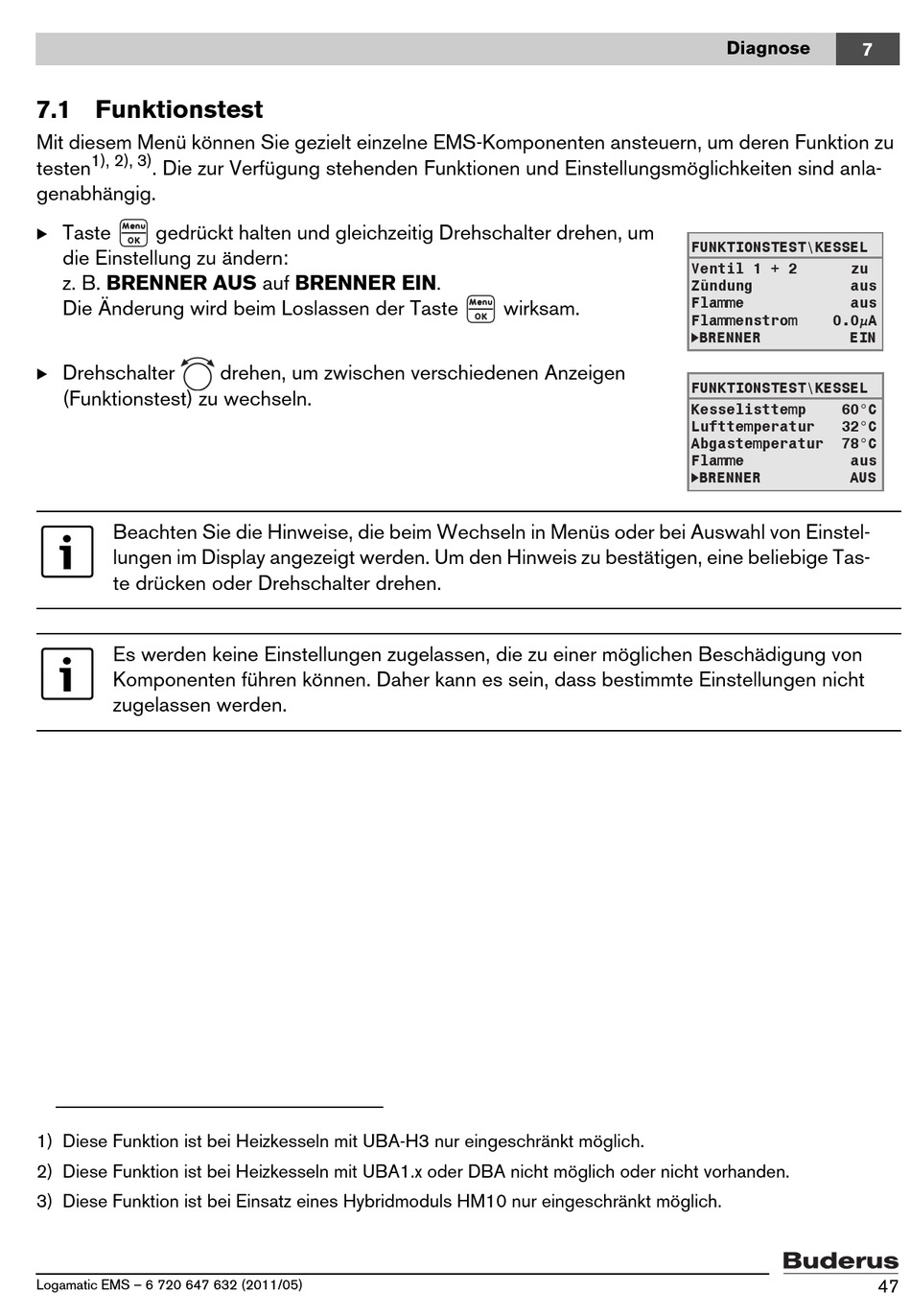

Funktionstest - Buderus Logamatic RC35 Installationsanleitung

7.1 Funktionstest

Mit diesem Menü können Sie gezielt einzelne EMS-Komponenten ansteuern, um deren Funktion zu
1), 2), 3)
testen . Die zur Verfügung stehenden Funktionen und Einstellungsmöglichkeiten sind anla-
genabhängig.
B Taste
gedrückt halten und gleichzeitig Drehschalter drehen, um
die Einstellung zu ändern:
z. B. BRENNER AUS auf BRENNER EIN.
Die Änderung wird beim Loslassen der Taste
B Drehschalter
(Funktionstest) zu wechseln.
Beachten Sie die Hinweise, die beim Wechseln in Menüs oder bei Auswahl von Einstel-
lungen im Display angezeigt werden. Um den Hinweis zu bestätigen, eine beliebige Tas-
te drücken oder Drehschalter drehen.
Es werden keine Einstellungen zugelassen, die zu einer möglichen Beschädigung von
Komponenten führen können. Daher kann es sein, dass bestimmte Einstellungen nicht
zugelassen werden.
1) Diese Funktion ist bei Heizkesseln mit UBA-H3 nur eingeschränkt möglich.
2) Diese Funktion ist bei Heizkesseln mit UBA1.x oder DBA nicht möglich oder nicht vorhanden.
3) Diese Funktion ist bei Einsatz eines Hybridmoduls HM10 nur eingeschränkt möglich.
Logamatic EMS – 6 720 647 632 (2011/05)
drehen, um zwischen verschiedenen Anzeigen
wirksam.
Diagnose
7
FUNKTIONSTEST\KESSEL
Ventil 1 + 2 zu
Zündung aus
Flamme aus
Flammenstrom 0.0μA
BRENNER EIN
B
FUNKTIONSTEST\KESSEL
Kesselisttemp 60°C
Lufttemperatur 32°C
Abgastemperatur 78°C
Flamme aus
B BRENNER AUS
47
