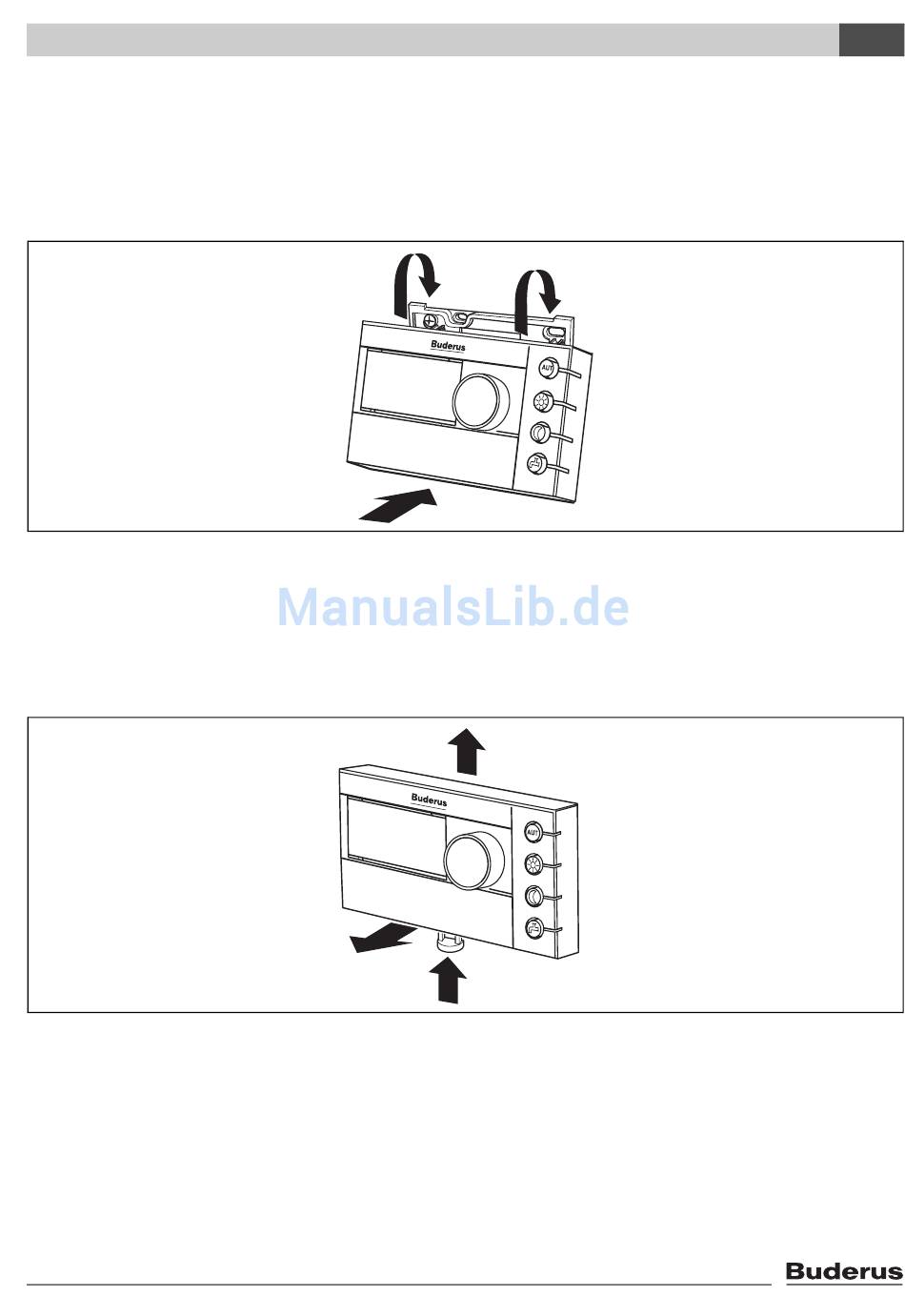

3.4 Bedieneinheit einhängen oder abnehmen
Bedieneinheit einhängen
1. Bedieneinheit oben in die Montageplatte in Pfeilrichtung einhängen.
2. Bedieneinheit unten in Pfeilrichtung gegen die Montageplatte drücken, bis sie einrastet.
Bild 4
Bedieneinheit einhängen
Bedieneinheit abnehmen
1. Knopf auf der Unterseite der Montageplatte in Pfeilrichtung drücken.
2. Gleichzeitig die Bedieneinheit nach vorne ziehen.
3. Bedieneinheit nach oben abnehmen.
Bild 5
Bedieneinheit abnehmen
Logamatic EMS – 6 720 647 632 (2011/05)
1.
2.
3.
2.
1.
Installation
3
6 720 618 477-04.1RS
6 720 618 477-10.1RS
15
