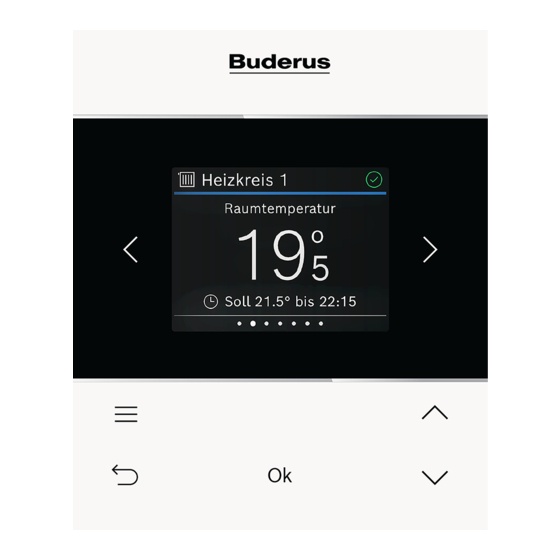

Buderus Logamatic RC220 Bedienungsanleitung Für Den Endkunden
  1. Anleitungen
  2. Marken
  3. Buderus Anleitungen
  4. Fernbedienungen
  5. Logamatic RC220
  6. Bedienungsanleitung für den endkunden

Buderus Logamatic RC220 Bedienungsanleitung Für Den Endkunden

Vorschau ausblenden Andere Handbücher für Logamatic RC220:
Inhaltsverzeichnis

Werbung

Quicklinks

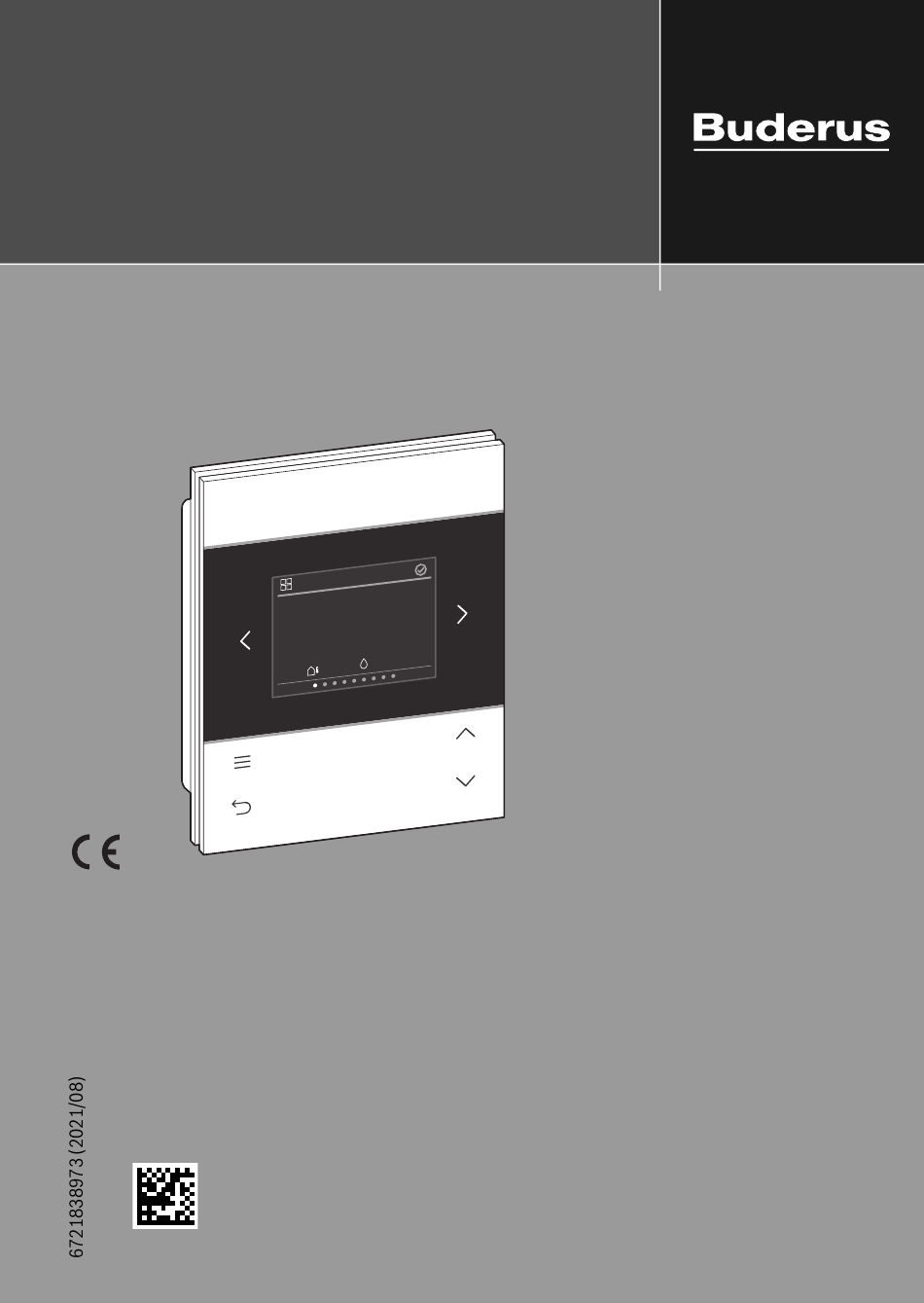

Bedienungsanleitung für den Endkunden
Fernbedienung
Logamatic RC220
Vor Bedienung sorgfältig lesen.
t
Ü b e r s ic h
1
, 1 0 .0 8 .2
D ie n s ta g
1 4 : 5 0
6 0 %
2 0 °
O k

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logamatic RC220

Inhaltszusammenfassung für Buderus Logamatic RC220

  • Seite 1 Bedienungsanleitung für den Endkunden Fernbedienung Logamatic RC220 Vor Bedienung sorgfältig lesen. Ü b e r s ic h , 1 0 .0 8 .2 D ie n s ta g 1 4 : 5 0 6 0 % 2 0 °...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Symbolerklärung und Sicherheitshinweise ......4 1.1 Symbolerklärung ..........4 1.2 Allgemeine Sicherheitshinweise .
  • Seite 3 Inhaltsverzeichnis 4 Menüs ............16 4.1 Menü...

  • Seite 4: Symbolerklärung Und Sicherheitshinweise

    Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Warnhinweise In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden. Folgende Signalwörter sind definiert und können im vorliegenden Dokument ver- wendet sein: GEFAHR GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden.

  • Seite 5: Allgemeine Sicherheitshinweise

    Symbolerklärung und Sicherheitshinweise Allgemeine Sicherheitshinweise Hinweise für die Zielgruppe Diese Bedienungsanleitung richtet sich an den Betreiber des Produkts. Die Anweisungen in allen Anleitungen müssen eingehalten werden. Nichtbeachten kann zu schweren Personenschäden – auch mit Todesfolge – sowie Sach- und Um- weltschäden führen.

  • Seite 6: Angaben Zum Produkt

    Angaben zum Produkt Angaben zum Produkt Produktbeschreibung Die Logamatic RC220 ist eine Fernbedienung zur Regelung von Heizungsanlagen mit Bedienfeld Logamatic BC400. Die vollständige Nutzung aller Möglichkeiten der Heizungsanlage ist nur über das Be- dienfeld Logamatic BC400 möglich. Übersicht Bedienelemente und Anzeigen Übersicht...
  • Seite 7 Angaben zum Produkt Legende zu Bild 1: [1] Menüname [2] nächstes Menü [3] Wert erhöhen / Navigieren in Einstellungen [4] Wert vermindern / Navigieren in Einstellungen [5] Wert bestätigen / Einstellungen auswählen [6] menüspezifische Einstellungen verlassen/zurück [7] menüspezifische Einstellungen anzeigen [8] Menüpositionsanzeige [9] voriges Menü...

  • Seite 8: Bedienung Und Einstellung Der Wichtigsten Funktionen

    Bedienung und Einstellung der wichtigsten Funktionen Bedienung und Einstellung der wichtigsten Funktionen Eine Übersicht zum Aufbau des Menüs und der Position der einzelnen Menüpunkte ist am Ende dieses Dokuments dargestellt. Kapitel 3.1.3 zeigt die Bedienung aus- führlich. ▶ Ggf.mit Tasten < und > zum gewünschten Menü navigieren. Menü...

  • Seite 9: Zeitprogramm Einstellen

    Bedienung und Einstellung der wichtigsten Funktionen 3.1.3 Zeitprogramm einstellen Diese Beschreibung gilt analog auch für Zeitprogramme in anderen Menüs. ▶ Taste drücken. Das Display zeigt: Menü Boost starten Heizbetrieb Zeitprogrammverwaltung Zeitprogr. Zurücksetzen Temperatureinstellungen 0010039527-001 ▶ Taste / zweimal drücken. Das Display zeigt: Menü...

  • Seite 10: Neuer Schaltpunkt

    Bedienung und Einstellung der wichtigsten Funktionen ▶ Mit Tasten / und . zum gewünschten Wochentag navigieren und diesen mit Ok auswählen (hier Montag). Das Display zeigt: Montag 06:00 - 23:00 23:00 - 06:00 (Di) + Neuer Schaltpunkt 21.5° bis 22:15 Tag kopieren 0010041006-001 ▶...

  • Seite 11: Ändern Der Temperaturen Für Heizen Und Absenken

    Bedienung und Einstellung der wichtigsten Funktionen Um Stufe/Temperatur zu ändern: ▶ Ggf. mit Tasten < und > zu Stufe /Temperatur navigieren und Taste Ok drücken. Stufe /Temperatur blinkt. ▶ Mit Tasten /und . gewünschte Stufe /Temperatur einstellen und mit Ok be- stätigen.

  • Seite 12: Menü „Warmwasser

    Bedienung und Einstellung der wichtigsten Funktionen Menü „Warmwasser“ Warmwasser Warmwasserniveau Komfort bis 12:30 0010041083-001 3.3.1 Warmwassertemperatur zeitlich begrenzt erhöhen ▶ Taste drücken. ▶ Start Extra Warmwasser mit Ok auswählen. ▶ Mit Tasten / und . Laufzeit einstellen und mit Ok bestätigen. ▶...

  • Seite 13: Aktuelle Warmwassertemperatur Anzeigen

    Bedienung und Einstellung der wichtigsten Funktionen 3.3.4 Aktuelle Warmwassertemperatur anzeigen ▶ Taste drücken. ▶ Mit Taste / zu Info navigieren und mit Ok auswählen. Die aktuelle Warmwassertemperatur wird angezeigt. Menü „Urlaub“ Im Menü Urlaub kann vor einer geplanten längeren Abwesenheit das Verhalten der Heizungsanlage detailliert eingestellt werden.

  • Seite 14: Details Für Die Urlaubsfunktion Einstellen

    Bedienung und Einstellung der wichtigsten Funktionen 3.4.2 Details für die Urlaubsfunktion einstellen ▶ Taste drücken. ▶ Mit Taste / zu Erweiterte Einstellungen navigieren und mit Ok auswählen. ▶ Mit Tasten / und . zur gewünschten Einstellung navigieren und mit Ok auswäh- len.

  • Seite 15: Menü „Übersicht

    Bedienung und Einstellung der wichtigsten Funktionen Menü „Übersicht“ Übersicht Dienstag, 10.08.21 14:50 20° 0010041090-001 3.6.1 Zeit einstellen ▶ Mit Tasten / und . Stunden einstellen und mit Ok bestätigen -oder- ▶ mit Taste > zur Einstellung der Minuten wechseln. ▶ Mit Tasten / und . Minuten einstellen und mit Ok bestätigen. 3.6.2 Tastensperre ▶...

  • Seite 16: Menüs

    Menüs Menüs ▶ Ggf. mit Tasten < und > zum gewünschten Menü navigieren. Je nach Anlagenkonfiguration werden nicht alle Menüs angezeigt. Kapitel 3.1.3 zeigt ein ausführliches Beispiel zur Bedienung. Menü „Übersicht“ Menüpunkt Beschreibung Info Zeigt ggf. Störungen an. Unter HP Info können verschiedene Werte zum Betrieb der Wärmepumpe abgerufen werden.

  • Seite 17: Menü „Heizung

    Menüs Menü „Heizung“ Menüpunkt Beschreibung Boost starten Startet (bzw. beendet) die zeitlich begrenzte Erhöhung der (Boost beenden) Raumtemperatur. Die Dauer kann auf 1 ... 8 Stunden einge- stellt werden. Heizbetrieb Es gibt 3 verschiedene Betriebsarten für den Heizbetrieb: • • Auto (Heizen nach Zeitprogramm) •...

  • Seite 18: Menü „Zusätzl. Heizkreis

    Menüs Menüpunkt Beschreibung So/Wi - Umschal- Es gibt 3 verschiedenen Einstellungen für die Sommer/Winter- tung Umschaltung: • Auto: Abhängig von der Außentemperatur wird der Heiz- oder ggf. der Kühlbetrieb aktiviert. • Heizen: Es ist immer der Heizbetrieb aktiv. Geheizt wird aber nur, wenn die Wohnung zu kalt ist.
  • Seite 19 Menüs Menüpunkt Beschreibung Zeitprogramm- Für jeden Tag können bis zu 6 Schaltzeiten eingestellt werden. verwaltung Die Mindestdauer einer Phase beträgt 15 Minuten. In der Grundeinstellung sind eingestellt: • Mo-Fr: – ab 05:00: Komfort – ab 23:00: Aus/Eco • Samstag und Sonntag: –...

  • Seite 20: Menü „Pool

    Menüs Menü „Pool“ Menüpunkt Beschreibung Pool Betriebsart Es können 2 verschieden Betriebsarten eingestellt werden: • • Zuheiz. Pool zu- Festlegung, ob der elektrische Zuheizer zur Erwärmung des lassen Schwimmbads eingesetzt werden darf. Tab. 4 Menü „Solar“ Menüpunkt Beschreibung Solarstatus Zeigt die Solar-Vorlauftemperatur und den Status der Solar- pumpen an.

  • Seite 21: Menü „Urlaub

    Menüs Menü „Urlaub“ In diesem Menü kann vor einer geplanten längeren Abwesenheit das Verhalten der Heizungsanlage detailliert eingestellt werden. Menüpunkt Beschreibung Urlaubsbeginn Urlaubsende Erweiterte Ein- • Anwenden auf: Die verschiedenen Elemente der Hei- stellungen zungsanlage können separat einbezogen werden. • Heizbetrieb: während des Urlaubs geltender Heizbetrieb •...

  • Seite 22: Umweltschutz Und Entsorgung

    Umweltschutz und Entsorgung Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangi- ge Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichts- punkte bestmögliche Technik und Materialien ein.

  • Seite 23: Übersicht Menü

    Übersicht Menü Ihr Abfallentsorgungsunternehmen oder an den Händler, bei dem Sie das Produkt ge- kauft haben. Weitere Informationen finden Sie hier: www.weee.bosch-thermotechnology.com/ Übersicht Menü Die Menüpunkte erscheinen entsprechend der unten aufgelisteten Reihenfolge. Je nach Anlagenkonfiguration werden nicht alle Menüs angezeigt. Übersicht –...
  • Seite 24 Übersicht Menü – Zeitkorrektur – Zeitkorrektur einstellen – Kalibration Temp.-Fühler – Temperaturdifferenz einstellen – Tastensperre – Aktivieren / Deaktivieren – Produktinformation – Produktname / Software Version – Werkseinst. zurücks. Heizung – Boost starten/Boost beenden – Boost Laufzeit – Boost-Temperatur – Heizbetrieb –...
  • Seite 25 Übersicht Menü – Heizkreis – zeigt den zugewiesenen Heizkreis Zusätzl. Heizkreis – Boost starten/Boost beenden – Heizbetrieb – Aus / Manuell (Heizen mit konstanter Temperatur) / Auto (Heizen nach Zeit- programm) – Kühlbetrieb – Aus / Manuell – Zeitprogrammverwaltung – Wochentag auswählen / Schaltpunkt auswählen / Schaltpunkt ändern / Schaltpunkt anlegen / Schaltpunkt löschen / Schaltpunkte eines Tages kopie- –...
  • Seite 26 Übersicht Menü – Zeitprogrammverwaltung – Wochentag auswählen / Schaltpunkt auswählen / Schaltpunkt ändern / Schaltpunkt anlegen / Schaltpunkt löschen / Schaltpunkte eines Tages kopie- – Zeitprogr. Zurücksetzen – Zeitprogramm zurücksetzen? – Red. WW-Temp. bei Alarm – Ja / Nein – Status therm. Desinfektion –...
  • Seite 27 Übersicht Menü Urlaub – Von – Bis – Erweiterte Einstellungen – Anwenden auf – Heizkreis 1...4 / WW / WW 2 / Lüftung – Heizbetrieb – Wie Samstag-Zeitprog. / An - Solltemperatur / Aus / Eco – Wunschraumtemperatur – Warmwasser –...
  • Seite 28 Deutschland Bosch Thermotechnik GmbH Buderus Deutschland Sophienstraße 30-32 D-35576 Wetzlar www.buderus.de | info@buderus.de Österreich Robert Bosch AG Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr.
