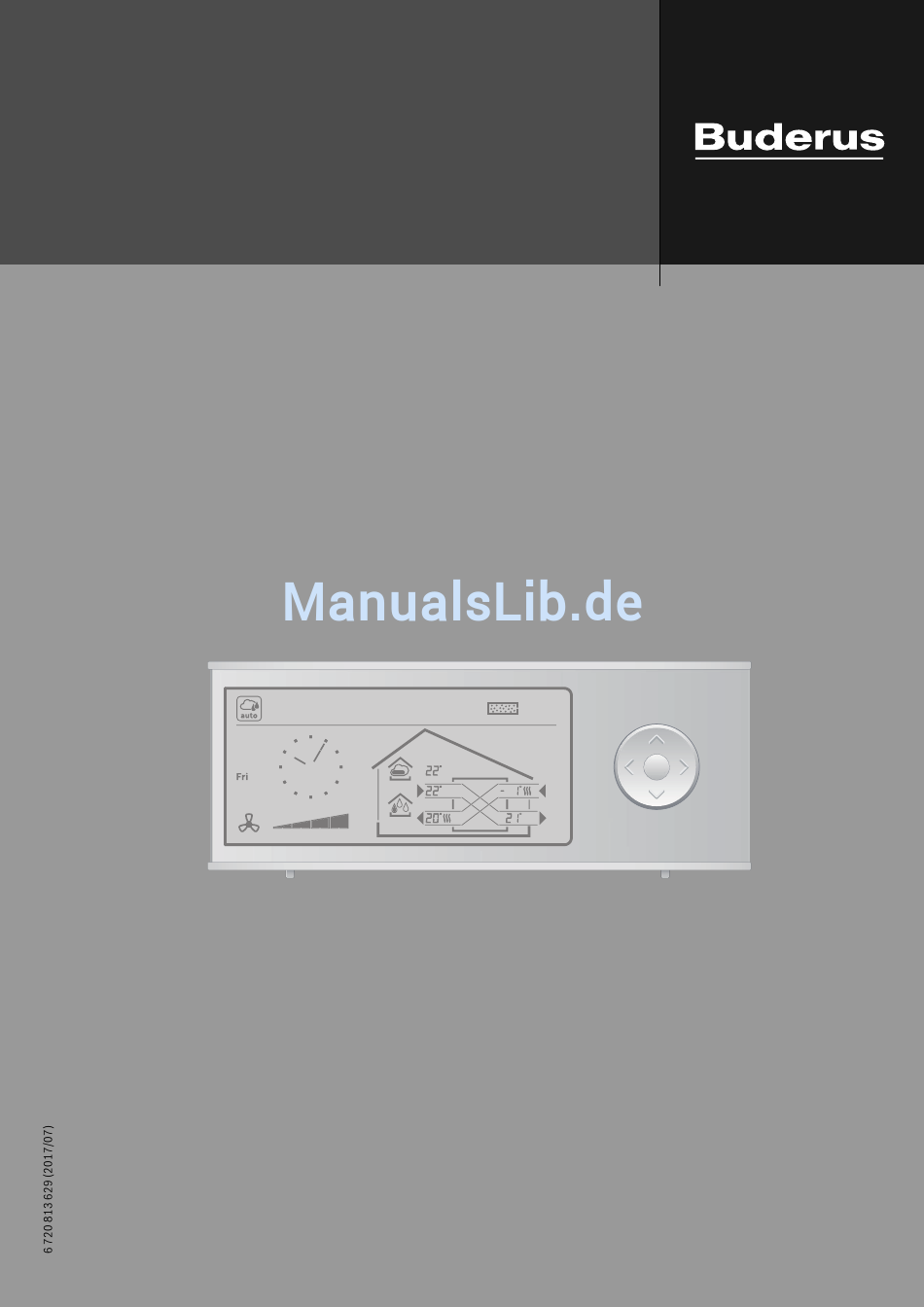

- Seite 1 Installations- und Bedienungsanleitung für den Betreiber Funk-Fernbedienung für Wohnungslüftungsgeräte Funk-Fernbedienung RCV Vor Installation und Wartung sorgfältig lesen. 6 720 811 652-00.2O...
-
Seite 2: Inhaltsverzeichnis
Störungs-Codes ....... 16 Umweltschutz/Entsorgung ......18 RCV – 6 720 813 629 (2017/07) -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Handlungsschritt Jede andere Verwendung ist nicht bestimmungsge- Querverweis auf eine andere Stelle im Dokument mäß. Daraus resultierende Schäden sind von der Haf- • Aufzählung/Listeneintrag tung ausgeschlossen. – Aufzählung/Listeneintrag (2. Ebene) Tab. 1 RCV – 6 720 813 629 (2017/07) -
Seite 4: Angaben Zum Produkt
Fernbedienung synchronisieren Angaben zum Produkt ▶ Lüftungsgerät allpolig vom Stromnetz trennen. Mit der drahtlosen Funk-Fernbedienung RCV können an den Wohnungs- lüftungsgeräten HRV2-140, HRV2-230 und HRV2-350 die Betriebsar- ten des Lüftungsgeräts eingestellt und Informationen zu den aktuellen Luftzuständen und Einstellungen angezeigt werden. -
Seite 5: Bedienung
Zuordnung der Fernbedienung zu einem Lüf- tungsgerät aufheben. ▶ Links 10 s gedrückt halten. Oben Alle Werte auf Grundeinstellungen zurücksetzen. Nur möglich im Installateurmenü. Mitte ▶ Oben und in der Mitte 10 s gedrückt halten. Tab. 6 RCV – 6 720 813 629 (2017/07) -
Seite 6: Betriebsdatenfeld
1) Für die Bestimmung und Anzeige des VOC- oder CO2-Gehalts muss ein VOC-Füh- ler oder ein CO2-Fühler eingebaut sein. 2) Für die Bestimmung und Anzeige der Luftfeuchte muss ein Luftfeuchtefühler ein- gebaut sein. RCV – 6 720 813 629 (2017/07) -
Seite 7: Bedarfsgesteuerten Betrieb Einschalten
901 ... 1200 Verunreinigte Luft > 2000 > 1500 > 1200 Tab. 9 Bedarfsgesteuerter Betrieb nach Luftqualität 1) Die Sensibilität des Fühlers kann mit dem Konfigurationstool (Zubehör) eingestellt werden. Standardmäßig ist die mittlere Sensibilität eingestellt. RCV – 6 720 813 629 (2017/07) -
Seite 8: Manuellen Betrieb Einschalten
▶ Durch Drücken der Navigationstaste unten oder oben die gewünsch- te Programmnummer auswählen. Tab. 13 P4: Kleinfamilie/Paar ohne Kinder, beide sind tagsüber nicht zu ▶ Um das ausgewählte Programm zu bestätigen: Navigationstaste in Hause der Mitte drücken. RCV – 6 720 813 629 (2017/07) - Seite 9 Tab. 16 P7: Alleinstehende Person, tagsüber nicht zu Hause Lüftungs- Uhrzeit stufe 7 8 10 12 14 Montag bis Freitag Samstag und Sonntag 8 9 10 20 22 Tab. 17 P8: Alleinstehende Person, tagsüber zu Hause RCV – 6 720 813 629 (2017/07)
-
Seite 10: Urlaubsfunktion Einschalten Und Ausschalten
Im Absenkbetrieb läuft das Lüftungsgerät auf Lüftungsstufe 1. Startzeitpunkt und Endzeitpunkt für den Absenkbetrieb sind einge- stellt. Der Absenkbetrieb lässt sich in folgenden Betriebsarten zuschalten: • bedarfsgesteuerter Betrieb, • manueller Betrieb • Wochenprogramm RCV – 6 720 813 629 (2017/07) -
Seite 11: Elektrisches Oder Hydraulisches Nachheizregister (Zubehör)
▶ Navigationstaste [3] oben oder unten drücken, bis die gewünschte Ablufttemperatur oder OF eingestellt ist (OF, 15 ... 30°C). ▶ Um die Temperatur zu bestätigen: Navigationstaste [3] in der Mitte drücken. Es blinken die Raumtemperaturanzeige [1] und das Heizsymbol [4]. RCV – 6 720 813 629 (2017/07) -
Seite 12: Bypass-Betrieb
Installateurmenü eingestellt werden ( Kapitel 5.5). ▶ Um den manuellen Bypass vorzeitig auszuschalten: Navigationstaste [2] unten drücken, bis im alphanumerischen Display [1] nicht mehr BYP... angezeigt wird. Der Bypass kann automatisch gesteuert oder manuell aktiviert werden. RCV – 6 720 813 629 (2017/07) -
Seite 13: Filteralarm
Das Installateurmenü ist für eine Stunde aktiv. Dann schließt das Installateurmenü automatisch. Zum Beenden des Installateurmenüs: ▶ Navigationstaste [3] rechts gedrückt halten, bis das Symbol [1] für den bedarfsgesteuerten Betrieb und das Anlagensymbol [2] nicht mehr blinken. RCV – 6 720 813 629 (2017/07) -
Seite 14: Softwarestände Auslesen
▶ Navigationstaste [3] rechts drücken, bis das Bypasssymbol blinkt. Die Lüftungskanäle auf dem Display verlaufen nun parallel. Die zu diesem Zeitpunkt im Display angezeigten Tempe- raturwerte sind die aktuellen Temperaturen und nicht die einzustellenden Grenzwerte der Bypassfunktion. RCV – 6 720 813 629 (2017/07) -
Seite 15: Luftfeuchtesollwert Einstellen
Der aktuell eingestellte Sollwert der relativen Luftfeuchte [2] blinkt schnell im Betriebsdatenfeld. ▶ Navigationstaste [3] oben oder unten drücken, bis der gewünschte Sollwert eingestellt ist. ▶ Navigationstaste [3] in der Mitte drücken. Der Sollwert ist eingespeichert. RCV – 6 720 813 629 (2017/07) -
Seite 16: Störungen Beheben
Bild 22 Beispiel: Störungs-Code E12 Wenn eine Störung auftritt, zeigt die alphanumerische Anzeige [1] im Display der Fernbedienung einen Störungs-Code an. Tabelle 23 zeigt die Bedeutung der einzelnen Störungs-Codes und wel- che Abhilfemaßnahmen eingeleitet werden müssen. RCV – 6 720 813 629 (2017/07) - Seite 17 Der Differenzdruckwächter (bauseitiges Zubehör für eine offene Feuerstätte) testet einmal am Tag seine Funktion. Dabei tritt die Störung E13 auf. Diese Störungsanzeige erlischt aber nach kurzem von alleine. Tab. 23 1) Position des Fühlers Installationsanleitung des Lüftungsgerätes RCV – 6 720 813 629 (2017/07)
-
Seite 18: Umweltschutz/Entsorgung
Nicht mehr gebrauchsfähige Elektro- oder Elektronikgerä- te müssen getrennt gesammelt und einer umweltgerech- ten Verwertung zugeführt werden (Europäische Richtlinie über Elektro- und Elektronik-Altgeräte). Nutzen Sie zur Entsorgung von Elektro- oder Elektronik- Altgeräten die länderspezifischen Rückgabe- und Sam- melsysteme. RCV – 6 720 813 629 (2017/07) - Seite 19 Notizen RCV – 6 720 813 629 (2017/07)
