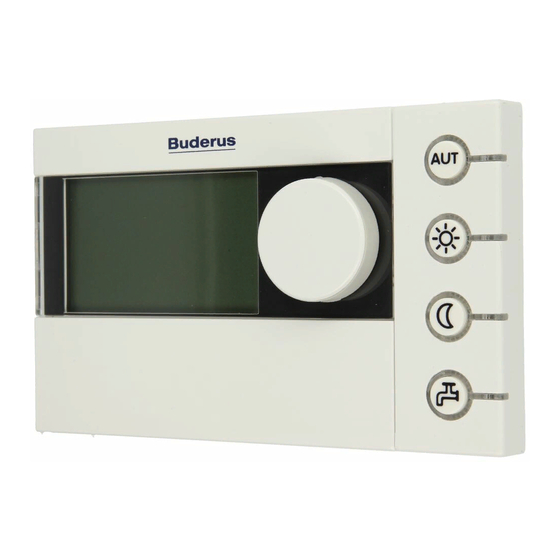

Buderus Logamatic RC35 Installationsanleitung
Raumcontroller logamatic ems
Vorschau ausblenden
Andere Handbücher für Logamatic RC35:
- Servicehandbuch (112 Seiten) ,
- Serviceanleitung (60 Seiten) ,
- Bedienungsanleitung (56 Seiten)
Verwandte Anleitungen für Buderus Logamatic RC35
Inhaltszusammenfassung für Buderus Logamatic RC35
- Seite 1 Installations- und Raumcontroller Serviceanleitung Logamatic EMS Bedieneinheit RC35...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Wegweiser zur Anleitung ........... 4 1 Symbolerklärung und Sicherheitshinweise . - Seite 3 Inhaltsverzeichnis 6 Anlage einstellen (Servicemenü Einstellungen) ......26 Anlagendaten ............26 6.1.1 Gebäudeart (Dämpfung der Außentemperatur) .
-
Seite 4: Wegweiser Zur Anleitung
Wegweiser zur Anleitung Wegweiser zur Anleitung Diese Installations- und Wartungsanleitung enthält alle Informationen über die Funktionen und Ein- stellungen der Bedieneinheit Logamatic RC35. Einführung Servicemenü In Kapitel 4.2 werden die Bedienschritte ausführlich erklärt, mit denen Sie alle Einstellungen im Ser- vicemenü... -
Seite 5: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise 1.1 Symbolerklärung Warnhinweise Warnhinweise im Text werden mit einem grau hinterlegten Warndreieck gekennzeich- net und umrandet. Bei Gefahren durch Strom wird das Ausrufezeichen im Warndreieck durch ein Blitz- symbol ersetzt. Signalwörter am Beginn eines Warnhinweises kennzeichnen Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden. -
Seite 6: Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise 1.2 Sicherheitshinweise Installation und Inbetriebnahme B Damit die einwandfreie Funktion gewährleistet wird, Anleitung einhalten. B Gerät nur von einem zugelassenen Installateur montieren und in Betrieb nehmen lassen. Lebensgefahr durch elektrischen Strom B Elektroanschluss nur durch eine Elektrofachkraft ausführen lassen. B Anschlussplan beachten. -
Seite 7: Angaben Zum Produkt
Angaben zum Produkt 2.1 Bestimmungsgemäßer Gebrauch Die Bedieneinheit RC35 darf ausschließlich dazu verwendet werden, um Heizungsanlagen von Buderus in Ein- und Mehrfamilienhäusern zu bedienen und zu regeln. B Gerät nur bestimmungsgemäß und in Verbindung mit den aufgeführten Regelsystemen verwen- den. -
Seite 8: Technische Daten
Angaben zum Produkt 2.4 Technische Daten Einheit RC35 Versorgungsspannung über Bus-System 16 V DC Leistungsaufnahme Leistungsaufnahme mit Hintergrundbeleuchtung Abmessungen (Breite/Höhe/Tiefe) 150/90/32 Gewicht Betriebstemperatur °C 0 bis +50 Lagertemperatur °C 0 bis +70 Relative Luftfeuchtigkeit 0 bis 90 CE-Kennzeichnung Tab. 2 Technische Daten der Bedieneinheit RC35 Fühlerkennwerte Temperaturfühler Beim Messen von Temperaturfühlern beachten Sie folgende Voraussetzungen:... -
Seite 9: Gültigkeit Dieser Anleitung Für Funktionsmodule (Zubehör)
Angaben zum Produkt 2.5 Gültigkeit dieser Anleitung für Funktionsmodule (Zubehör) Diese Anleitung gilt auch für die Bedieneinheit in Verbindung mit Mischermodul MM10 und Wei- chenmodul WM10. Wenn die Heizungsanlage mit anderen Funktionsmodulen (z. B. Solarmodul SM10) ausgestattet ist, finden Sie in einigen Menüs zusätzliche Einstellmöglichkeiten. Diese Einstellungsmöglichkeiten wer- den in separaten Anleitungen erklärt. -
Seite 10: Ersatz Erc Durch Rc35
Raumvorlauf, nur tung verwendet wer- tung. auf Kundendienst- den soll, ebene umschalt- kontaktieren Sie bar. Ihren Buderus Kun- dendienst. Selbsttest Selbsttest vorhan- Permanenter Bedieneinheit RC35 – den und aktivierbar. Selbsttest im Hin- testet das System tergrund – keine kontinuierlich. -
Seite 11: Installation
Installation Installation 3.1 Die richtige Montageposition wählen 3.1.1 Montage im Referenzraum Bei raumtemperaturgeführter Regelung beachten Sie folgende Voraussetzungen: • Montageposition an einer Innenwand ( Bild 1) • Abstand zur Tür einhalten (Zugluft vermeiden). • Freiraum ( Bild 1, schraffierte Fläche) unter der Bedieneinheit lassen (korrekte Temperatur- messung). -
Seite 12: Montage Am Heizkessel
Installation 3.1.2 Montage am Heizkessel Bei der Verwendung eines Hybridmoduls HM10 muss die Montage mit dem Wandhal- ter erfolgen. Bei einer Montage am Heizkessel ist eine korrekte Funktion nicht gegeben. Bei Heizkesseln, die mit dem Energie-Management-System (EMS) ausgestattet sind, ist die Mon- tage direkt am Heizkessel möglich. -
Seite 13: Montage Und Anschluss
Installation 6 720 641 642-01.1RS Bild 2 Möglichkeiten für eine Heizungsanlage mit zwei Heizkreisen Eine Bedieneinheit regelt beide Heizkreise. Jeder Heizkreis ist mit einer eigenen Bedieneinheit/Fernbedienung ausgestattet. 3.3 Montage und Anschluss Verwenden Sie ausschließlich den Wandhalter mit Schraubklemmen. B Wenn bereits ein Wandhalter ohne Schraubklemmen vorhanden ist, tauschen Sie ihn aus. - Seite 14 Installation 6 720 618 477-03.1RS Bild 3 Montage des Wandhalters (links) und elektrischer Anschluss (rechts) Bohrloch an der Wand mitgelieferte Schrauben für Montage auf Putz vertikale Befestigungslöcher für Montage auf einer Unterputzdose horizontale Befestigungslöcher für Montage auf einer Unterputzdose Anschluss „RC“ zum EMS (Heizkessel) Anschluss „EXT“...
-
Seite 15: Bedieneinheit Einhängen Oder Abnehmen
Installation 3.4 Bedieneinheit einhängen oder abnehmen Bedieneinheit einhängen 1. Bedieneinheit oben in die Montageplatte in Pfeilrichtung einhängen. 2. Bedieneinheit unten in Pfeilrichtung gegen die Montageplatte drücken, bis sie einrastet. 6 720 618 477-04.1RS Bild 4 Bedieneinheit einhängen Bedieneinheit abnehmen 1. Knopf auf der Unterseite der Montageplatte in Pfeilrichtung drücken. 2. -
Seite 16: Grundlagen Der Bedienung
Grundlagen der Bedienung Grundlagen der Bedienung 4.1 Bedienübersicht Legende zur Abbildung: Klappe, zum Öffnen links an der Griff- mulde ziehen Display Drehschalter zum Verändern von Werten und Temperaturen oder zum Bewegen in den Menüs 6 720 618 477-08.1RS Tasten für Grundfunktionen: Wenn die LED leuchtet, „AUT“... -
Seite 17: Einführung Servicemenü
Grundlagen der Bedienung 4.2 Einführung Servicemenü Mit dem SERVICEMENÜ können Sie die Parameter der Anlage einstellen. Außerdem enthält es Funktionen für die Diagnose, für Wartungszwecke und zum Reset. Die Vorgehensweise bei der Bedienung ist immer gleich: 1. Klappe öffnen (links an der Griffmulde ziehen). 2. - Seite 18 Grundlagen der Bedienung Bedienung Ergebnis Das Menü SERVICE\EINSTELLUNGEN wird geöffnet. SERVICE\EINSTELLUNGEN Drehschalter nach links drehen, bis Kesseldaten ausge- Anlagendaten wählt ist. Kesseldaten Warmwasser Heizkreis 1 Taste drücken, um Kesseldaten auszuwählen. EINSTELLUNG\KESSEL Das Menü EINSTELLUNG\KESSEL wird geöffnet. Welche Gebäudeart haben Sie? Mittel Taste gedrückt halten (der Wert blinkt) und gleichzeitig...
-
Seite 19: Übersicht Servicemenü
Grundlagen der Bedienung 4.3 Übersicht Servicemenü Das SERVICEMENÜ gliedert sich in folgende Menüs und Untermenüs: Menü Untermenü Inhalt/Funktion Seite Kurzbedienung wichtigste Parameter aus dem Menü „Einstel- lungen“ zur Konfiguration der Heizungsanlage Einstellungen Anlagendaten Parameter: Sprache, Anzahl Heizkreise, instal- (alle Parameter) lierte Module, Gebäudeart, minimale Außen- temperatur Hybrid... -
Seite 20: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 5.1 Allgemeine Inbetriebnahme Bedienung Ergebnis Heizungsanlage einschalten. RC35-Version: Anschluss an: Während des Verbindungsaufbaus zwischen RC35 und EMS Verbindungsaufbau oder UBA1.x zeigt das Display nebenstehende Meldung. Bitte warten Sie. Wenn das Display eine andere Meldung anzeigt, schlagen Sie im Kapitel 10, Seite 53 nach. Datum und Uhrzeit einstellen: DATUM EINSTELLEN Taste... -
Seite 21: Checkliste: Wichtige Parameter Für Die Inbetriebnahme
Inbetriebnahme 5.2 Checkliste: wichtige Parameter für die Inbetriebnahme Führen Sie die Inbetriebnahme immer so durch, dass beide Geschäftspartner zufrieden sind und die Heizungsanlage bedarfsgerecht und reklamationsfrei arbeitet. Für die Zufriedenheit des Anlagenbe- treibers sind nach unserer Erfahrung folgende Parameter sehr wichtig: B Die Anforderungen und Wünsche des Anlagenbetreibers klären hinsichtlich SERVICE- Einstellmöglichkei-... -
Seite 22: Schnelle Inbetriebnahme (Menü Kurzbedienung)
Inbetriebnahme 5.3 Schnelle Inbetriebnahme (Menü Kurzbedienung) B Taste drücken, um das Menü Kurzbedienung zu öffnen. SERVICEMENÜ Kurzbedienung Einstellungen Diagnose Wartung Eingabebe- Grundein- KURZBED\ Menüpunkt reich stellung Weitere Info HYDR WEICHE Haben Sie ein Modul Ja, Nein Nein In Verbindung mit für die hydraulische MCM10 wird Einstellung Weiche installiert? - Seite 23 Inbetriebnahme Eingabebe- Grundein- KURZBED\ Menüpunkt reich stellung Weitere Info WARMWASSER Haben Sie Warmwas- Ja, Nein Nein ser installiert? Worüber soll die 3-Wege- 3-Wege- Warmwasserberei- Umschalt- Umschalt- tung erfolgen? ventil ventil Speicher- lade- pumpe Auf welche Tempera- Um Warmwassertem- 30 °C bis 60 °C tur möchten Sie Ihr pemperatur ändern zu...
-
Seite 24: Ausführliche Inbetriebnahme
Inbetriebnahme 5.4 Ausführliche Inbetriebnahme B Prüfen, ob die Grundeinstellungen im Menü SERVICE\EINSTELLUNGEN zur Heizungsanlage passen. B Geänderte Einstellungen ggf. notieren. 5.5 Anlagenübergabe B Sicherstellen, dass an der Kesselbedieneinheit keine Begrenzung der Temperaturen für Heizung und Warmwasser eingestellt sind, damit Warmwasser- und Vorlauftemperatur über die Bedie- neinheit RC35 geregelt werden. -
Seite 25: Hinweise Für Den Betrieb
Inbetriebnahme 5.7 Hinweise für den Betrieb Teilnehmer am EMS-BUS In einem Bussystem darf nur ein Teilnehmer die Heizkreisberechnung durchführen. In einer Hei- zungsanlage darf daher nur eine Bedieneinheit RC35 installiert werden. Wenn zusätzliche Bedie- neinheiten (z. B. RC2x) erwünscht sind, müssen sie als Fernbedienung mit eingestellter Heizkreis- Adresse installiert werden ( Seite 31). -
Seite 26: Anlage Einstellen (Servicemenü Einstellungen)
Anlage einstellen (Servicemenü Einstellungen) Anlage einstellen (Servicemenü Einstellungen) B Tasten gleichzeitig drücken, um das Menü SERVICEMENÜ zu öffnen. B Drehschalter nach links drehen, bis Einstellungen ausgewählt ist. B Taste drücken, um das Menü SERVICE\EINSTELLUNGEN zu SERVICEMENÜ öffnen.. Kurzbedienung Einstellungen Diagnose Wartung Beachten Sie, dass die Anzeige der einzelnen Menüpunkte anlagenabhängig ist. -
Seite 27: Gebäudeart (Dämpfung Der Außentemperatur)
Anlage einstellen (Servicemenü Einstellungen) Grund- Eingabe- einstel- Menüpunkt bereich lung Weitere Info Soll die Dämpfung der Außen- Ja, Nein Nein Bei Auswahl von „Ja“ wird der nach- temperatur abgeschaltet folgende Parameter Gebäudeart aus- werden? geblendet. Welche Gebäudeart haben Sie? Mittel Gebäudeart (Wärmespeichervermö- Leicht, gen),... -
Seite 28: Minimale Außentemperatur
Anlage einstellen (Servicemenü Einstellungen) Beispiel: 6 720 618 477-05.1RS Bild 6 Das stark vereinfachte Beispiel zeigt, wie die gedämpfte Außentemperatur der Außen- temperatur folgt, aber deren Extremwerte nicht erreicht. aktuelle Außentemperatur gedämpfte Außentemperatur In der Grundeinstellung wirken Änderungen der Außentemperatur spätestens nach ei- ner Verzögerung von drei Stunden (30 x 6 Minuten = 180 Minuten) auf die Berechnung der außentemperaturgeführten Regelung. -
Seite 29: Hybrid
Anlage einstellen (Servicemenü Einstellungen) 6.2 Hybrid B Drehschalter nach links drehen, bis Hybrid ausgewählt ist. B Taste drücken, um Hybrid auszuwählen. SERVICE\EINSTELLUNGEN Das Menü EINSTELLUNG\HYBRID wird geöffnet. Anlagendaten Hybrid Kesseldaten Heizkreis 1 Menüpunkt Eingabebereich Grundeinstellung Weitere Info Ist ein Puffer im System ver- Ja, Nein Nein fügbar? -
Seite 30: Kesseldaten
Anlage einstellen (Servicemenü Einstellungen) 6.3 Kesseldaten B Drehschalter nach links drehen, bis Kesseldaten ausgewählt ist. B Taste drücken, um Kesseldaten auszuwählen.. SERVICE\EINSTELLUNGEN Das Menü EINSTELLUNG\KESSEL wird geöffnet. Anlagendaten Kesseldaten Warmwasser Heizkreis 1 Eingabebe- Grundeinstel- Menüpunkt reich lung Weitere Info Dauer des Kesselpumpen- 5 min Einstellung nur bei Heizkesseln mit deaktiviert,... -
Seite 31: Heizkreisdaten
Anlage einstellen (Servicemenü Einstellungen) 6.4 Heizkreisdaten Dieses Kapitel beschreibt die Einstellung aller Heizkreise am Beispiel von Heizkreis 1. B Drehschalter nach links drehen, bis Heizkreis 1 ausgewählt ist. B Taste drücken, um Heizkreis 1 auszuwählen. SERVICE\EINSTELLUNGEN Das Menü EINSTELLUNG\HEIZKREIS 1 wird geöffnet. Anlagendaten Kesseldaten Warmwasser... - Seite 32 Anlage einstellen (Servicemenü Einstellungen) Grundein- Menüpunkt Eingabebereich stellung Weitere Info Heizkurve Auslegung ( – 10 °C) In der Klammer steht die eingestellte 30 °C bis 90 °C 75 °C minimale Außentemperatur (Heizkör- Seite 31). Einstellung nur, wenn per, Kon- die Regelungsart auf „Außentempe- vektor) raturgeführt“...
- Seite 33 Anlage einstellen (Servicemenü Einstellungen) Grundein- Menüpunkt Eingabebereich stellung Weitere Info Welche Außentempera- – 20 °C bis Temperaturschwelle für Außenhalt- 5 °C tur soll für den Absenkbe- +10 °C betrieb ( Seite 37). trieb gelten? Einstellung nur, wenn Absenkart „Außenhaltbetrieb“ eingestellt ist. Frostschutz Welche Temperatur Außentemperatur,...
- Seite 34 Anlage einstellen (Servicemenü Einstellungen) Grundein- Menüpunkt Eingabebereich stellung Weitere Info Welche Maximalvor- 25 °C bis 60 °C 45 °C lauftemp soll erreicht werden? Wie viele Tage soll 0 Tage bis 20 Tage 4 Tage Maximalvorlauftemp gehalten werden? Jeden wievielten Tag Direkt Normalbe- Jeden Tag soll die Vorlauftemp...
-
Seite 35: Softwareseitige Zuordnung Der Bedieneinheit/Fernbedienung
Anlage einstellen (Servicemenü Einstellungen) 6.4.1 Softwareseitige Zuordnung der Bedieneinheit/Fernbedienung Diese Funktion ist bei Heizkesseln mit UBA1.x und DBA nicht möglich. Beispiel: Heizungsanlage mit Heizkreis 1 und Heizkreis 2 ( Seite 12) Einstellung: Welche Bedieneinheit Variante ist dem Heizkreis zugeordnet? Auswirkung HK 1 = RC35, HK 2 = RC35 gleiche Raumtemperaturen für HK 1 und HK 2 Bild 2, [1], Seite 13) -
Seite 36: Heizkurve
Anlage einstellen (Servicemenü Einstellungen) 6.4.3 Heizkurve Parameter: Auslegungstemperatur, maximale und minimale Vorlauftemperatur und Raumtemperatur- Offset (Parallelverschiebung). Die Heizkurve ist die entscheidende Basisgröße für einen sparsamen und komfortablen Betrieb der Heizungsanlage bei außentemperaturgeführter Regelung. Das Regelsystem Logamatic benötigt zur Berechnung dieser Kurve die Angabe einiger Kenngrößen der Heizungsanlage und berechnet dar- aus mithilfe einer mathematischen Formel die optimale Heizkurve selbstständig. -
Seite 37: Absenkarten (Nachtabsenkung)
Anlage einstellen (Servicemenü Einstellungen) T minA T minA 6 720 618 477-06.1RS Bild 7 Einstellung der Heizkurve. Links: Einstellung der Steigung über Auslegungstemperatur und minimale Außentemperatur. Rechts: Parallelverschiebung über Offset oder über Raumsollwert möglich. minimale Außentemperatur minA Auslegungstemperatur (Vorlauftemperatur, die bei der minimalen Außentemperatur erreicht werden soll) Einstellung: Auslegungstemperatur 75 °C, minimale Außentemperatur –... -
Seite 38: Frostschutz
Anlage einstellen (Servicemenü Einstellungen) Wenn die Gefahr von zu starker Auskühlung des Hauses besteht, empfehlen wir diese Einstel- lung nicht. • Raumhaltbetrieb: Wenn die Raumtemperatur die eingestellte Nachttemperatur (Sollwert) unterschreitet, arbeitet die Heizung wie im reduzierten Heizbetrieb (wie unter Absenkart „Redu- zierter Betrieb“... - Seite 39 Anlage einstellen (Servicemenü Einstellungen) Ab welcher Außentempemperatur soll die Absenkung unterbrochen werden? Die DIN-EN 12831 fordert zur Erhaltung einer Komfortwärme, dass Heizflächen und Wärmeerzeu- ger auf eine bestimmte Leistung ausgelegt sind, wenn die Heizungsanlage durch die Nachtabsen- kung unter einen bestimmten Wert auskühlt. Im Parameter Ab welcher Außentempemperatur soll die Absenkung unterbrochen wer- den? kann eine Außentemperaturschwelle eingestellt werden (bezogen auf die gedämpfte Außen- temperatur, (...
-
Seite 40: Warmwasser
Anlage einstellen (Servicemenü Einstellungen) 6.5 Warmwasser WARNUNG: Verbrühungsgefahr an den Warmwasser-Zapfstellen. Wenn Warmwassertemperaturen über 60 °C einstellbar sind und während der thermi- schen Desinfektion, besteht Verbrühungsgefahr an den Warmwasser-Zapfstellen. B Kunden darauf hinweisen, dass er nur gemischtes Wasser aufdrehen soll. B Drehschalter nach links drehen, bis Warmwasser ausgewählt ist. - Seite 41 Anlage einstellen (Servicemenü Einstellungen) Grundein- Menüpunkt Eingabebereich stellung Weitere Info 2)3) Zirkulation Ist eine Zirkulationspumpe Ja, Nein Nein installiert? Wie häufig soll die Zirkulati- 1-mal à 3 Minuten, 2-mal à onspumpe je Stunde einge- 2-mal à 3 Minuten, 3 Minuten schaltet werden? 3-mal à...
- Seite 42 Anlage einstellen (Servicemenü Einstellungen) Grundein- Menüpunkt Eingabebereich stellung Weitere Info Soll die LED der Einmal- Ja, Nein Funktion Einmalladung bleibt ladungstaste aktiviert sein? erhalten, wird aber nicht mehr über LED angezeigt. Einschaltverzögerung bei vorge- Aus, Funktion ist abhängig vom ein- wärmtem Warmwasser 1 Sek.
-
Seite 43: Solardaten
Anlage einstellen (Servicemenü Einstellungen) 6.6 Solardaten B Drehschalter nach links drehen, bis Solardaten ausgewählt ist. B Taste drücken, um Solardaten auszuwählen. SERVICE\EINSTELLUNGEN Das Menü EINSTELLUNG\SOLAR wird geöffnet. Kesseldaten Warmwasser Heizkreis 1 Solardaten Menüpunkt Eingabebereich Grundeinstellung Weitere Info Was ist die maximale Spei- 30 °C bis 90 °C 60 °C chertemperatur der Solaran-... -
Seite 44: Kalibrierung Rc35
Anlage einstellen (Servicemenü Einstellungen) 6.7 Kalibrierung RC35 B Drehschalter nach links drehen, bis Kalibrierung RC35 ausgewählt ist. B Taste drücken, um Kalibrierung RC35 auszuwählen. SERVICE\EINSTELLUNGEN Das Menü EINSTELLUNG\KAL. RC35 wird geöffnet. Warmwasser Heizkreis 1 Solardaten Kalibrierung RC35 Menüpunkt Eingabebereich Grundeinstellung Weitere Info Kalibrierung RC35 –... -
Seite 45: Kontaktdaten
Anlage einstellen (Servicemenü Einstellungen) 6.8 Kontaktdaten Die Kontaktdaten werden dem Endkunden während einer Störung automatisch angezeigt. B Drehschalter nach links drehen, bis Kontaktdaten ausgewählt ist. B Taste drücken, um Kontaktdaten auszuwählen. SERVICE\EINSTELLUNGEN Das Menü EINSTELLUNG\KONTAKT wird geöffnet. Heizkreis 1 Solardaten Kalibrierung RC35 Kontaktdaten Menüpunkt... -
Seite 46: Diagnose
Diagnose Diagnose Das Servicemenü Diagnose enthält mehrere Werkzeuge zur Diagnose: 1), 2) • Funktionstest • Monitorwert • Störungsanzeige • Heizkurve • Versionen B Tasten gleichzeitig drücken, um das Menü SERVICEMENÜ zu öffnen. B Drehschalter nach links drehen, bis Diagnose ausgewählt ist. B Taste drücken, um das Menü... -
Seite 47: Funktionstest
Diagnose 7.1 Funktionstest Mit diesem Menü können Sie gezielt einzelne EMS-Komponenten ansteuern, um deren Funktion zu 1), 2), 3) testen . Die zur Verfügung stehenden Funktionen und Einstellungsmöglichkeiten sind anla- genabhängig. B Taste gedrückt halten und gleichzeitig Drehschalter drehen, um FUNKTIONSTEST\KESSEL die Einstellung zu ändern: Ventil 1 + 2... -
Seite 48: Monitorwert
Diagnose 7.2 Monitorwert Mit dem Menü Monitorwert können Sie sich die Soll- und Istwerte der Heizungsanlage anzeigen lassen. Bei den Monitorwerten wird erst der Sollwert und dann der Ist-Wert angezeigt. Die ange- zeigten Monitorwerte sind anlagenabhängig. Wenn die anzuzeigenden Werte nicht auf dem Display Platz haben, werden sie als Liste dargestellt. -
Seite 49: Fehlermeldung
Diagnose Brenner in Betrieb Heizanforderung Warmwasseranforderung Abgastest aktiv Wartung liegt an / Störung liegt vor Tab. 21 Erklärung der Symbole für Fußnote 1), Seite 48 7.3 Fehlermeldung Mit dem Menü Fehlermeldung können Sie sich die zuletzt aufgetretenen Störung aus dem Fehler- speicher anzeigen lassen, z. -
Seite 50: Heizkennlinie
Diagnose 7.4 Heizkennlinie Mit dem Menü Heizkennlinie können Sie sich die Heizkurve der einzelnen Heizkreise grafisch anzeigen lassen. B Wenn die Anlage mehrere Heizkreise besitzt: DIAG.\KENNLINIE HK2 Drehschalter drehen, um die Heizkurve des nächsten Heizkreises anzuzeigen. Vorlaufsolltemp 57°C 7.5 Versionen Mit dem Menü... -
Seite 51: Wartung
Wartung Wartung Mit dem Menü Wartung (bei Heizkesseln mit UBA1.x und DBA nicht möglich) können Sie ein War- tungsintervall einstellen, aktuelle Wartungsmeldungen anzeigen und zurücksetzen. Das Intervall kann entweder nach einer bestimmten Anzahl Betriebsstunden oder bei Erreichen eines Datums ablaufen . -
Seite 52: Reset
Reset Reset Das Menü RESET ermöglicht das Zurücksetzen • von allen Parametern auf Grundeinstellung • der Fehlerliste • der Wartungsmeldung • der Betriebsstunden Nach dem Zurücksetzen auf die Grundeinstellung müssen Sie die Parameter ggf. wie- der entsprechend der Anlagenkonfiguration einstellen. B Drehschalter drehen, um ein Menü, z. -
Seite 53: Störungen Beheben
Die Heizungsanlage bleibt bei einem Anlagenfehler, so weit wie möglich, in Betrieb, d. h., es kann noch weiter geheizt werden. Verwenden Sie nur Originalersatzteile von Buderus. Für Schäden, die durch nicht von Buderus gelieferte Ersatzteile entstehen, kann Buderus keine Haftung übernehmen. - Seite 54 Störungen beheben Störungsan- Auswirkung auf das SC FC zeige Regelverhalten Mögliche Ursache Abhilfe B Gegebenenfalls A01 810 Warmwas- Es wird ständig ver- Ständige Zapfung ser bleibt sucht, den Warmwasser- oder Leckage. Leckage abstellen. kalt. speicher auf den B Fühleranschluss Temperaturfühler eingestellten Warmwas- falsch angeschlos- und Fühlerleitung...
- Seite 55 Störungen beheben Störungsan- Auswirkung auf das SC FC zeige Regelverhalten Mögliche Ursache Abhilfe B Fühleranschluss A01 815 Fühler Wei- Es kommt u. U. zu einer Temperaturfühler che ist Unterversorgung der falsch angeschlos- und Fühlerleitung defekt. nachfolgenden Heiz- sen oder angebracht. prüfen.
- Seite 56 Störungen beheben Störungsan- Auswirkung auf das SC FC zeige Regelverhalten Mögliche Ursache Abhilfe B RC35 austau- A11 804 Interner Heizungsanlage ist im Interner Laufzeitfeh- Fehler. Notbetrieb. ler im RC35. schen. B Fernbedienung A11 806 Raumtempe- Da die Raum-Isttempera- Eingebauter Tempe- raturfühler tur fehlt, sind ohne Funk- raturfühler der Bedie-...
- Seite 57 Störungen beheben Störungsan- Auswirkung auf das SC FC zeige Regelverhalten Mögliche Ursache Abhilfe B Parameter P1 im A18 825 Zwei Master- RC35 und RC2x steuern RC2x und RC35 Bedienein- beide Heizkreise und sind beide als Master RC2x ändern oder heiten im WW an.
- Seite 58 Störungen beheben Störungsan- Auswirkung auf das SC FC zeige Regelverhalten Mögliche Ursache Abhilfe B Parameter A2x 829 RC20/RF als RC20/RF kann keine RC20/RF-Adresse Fern- Daten an RC35 senden. im RC35 nicht richtig Bedieneinheit im bedienung. Deshalb keine raumtem- zugeordnet oder im RC35 auf RC20/ peraturgeführte Rege- RC35 nicht instal-...
- Seite 59 Störungen beheben Störungsan- Auswirkung auf das SC FC zeige Regelverhalten Mögliche Ursache Abhilfe B Fühleranschluss A3x 807 HKx-Vor- Heizungspumpe wird Temperaturfühler lauffühler ist weiterhin abhängig vom falsch angeschlos- und Fühlerleitung defekt. Vorgabewert angesteu- sen oder angebracht. prüfen. ert. B Fühleranbringung Bruch oder Kurz- prüfen.
-
Seite 60: Servicemenü Rc35
Servicemenü RC35 11 Servicemenü RC35 Logamatic EMS – 6 720 647 632 (2011/05) -
Seite 61: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Frostschutz ..... . 38 Fühlerkennwerte ....8 Abschaltbetrieb . - Seite 62 Stichwortverzeichnis Nachtabsenkung ....37 Versionen anzeigen ....50 Versionen, Servicemenü...
- Seite 63 Notizen Logamatic EMS – 6 720 647 632 (2011/05)
