Buderus Logamatic RC35 Installationsanleitung Seite 14

Installation
3
1
2
4
3

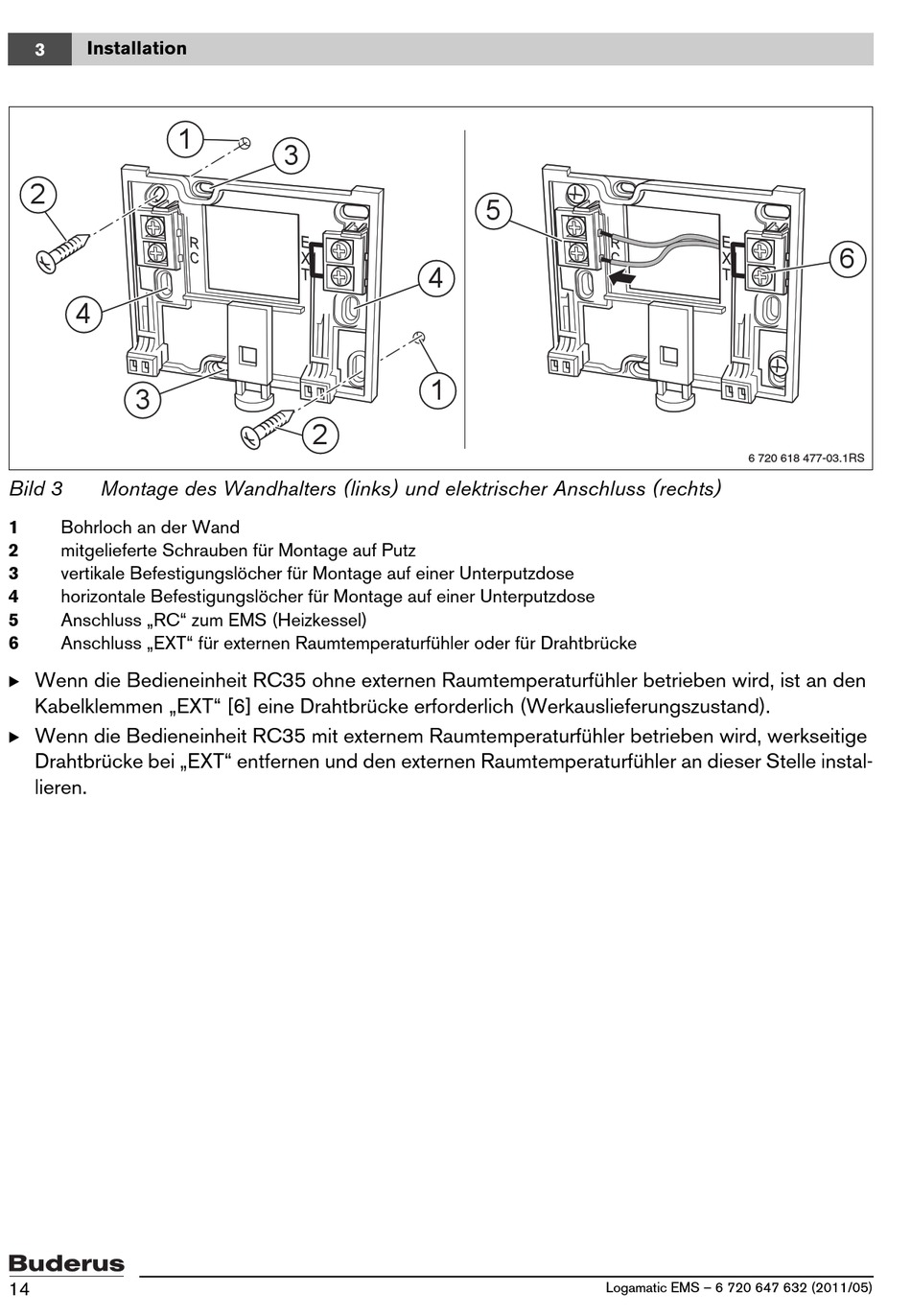

Bild 3 Montage des Wandhalters (links) und elektrischer Anschluss (rechts)
1 Bohrloch an der Wand
2 mitgelieferte Schrauben für Montage auf Putz
3 vertikale Befestigungslöcher für Montage auf einer Unterputzdose
4 horizontale Befestigungslöcher für Montage auf einer Unterputzdose
5 Anschluss „RC" zum EMS (Heizkessel)
6 Anschluss „EXT" für externen Raumtemperaturfühler oder für Drahtbrücke
B Wenn die Bedieneinheit RC35 ohne externen Raumtemperaturfühler betrieben wird, ist an den
Kabelklemmen „EXT" [6] eine Drahtbrücke erforderlich (Werkauslieferungszustand).
B Wenn die Bedieneinheit RC35 mit externem Raumtemperaturfühler betrieben wird, werkseitige
Drahtbrücke bei „EXT" entfernen und den externen Raumtemperaturfühler an dieser Stelle instal-
lieren.
14
3
4
1
2
5
Logamatic EMS – 6 720 647 632 (2011/05)
6
6 720 618 477-03.1RS
