Grundlagen der Bedienung

4
4 Grundlagen der Bedienung
4.1 Bedienübersicht

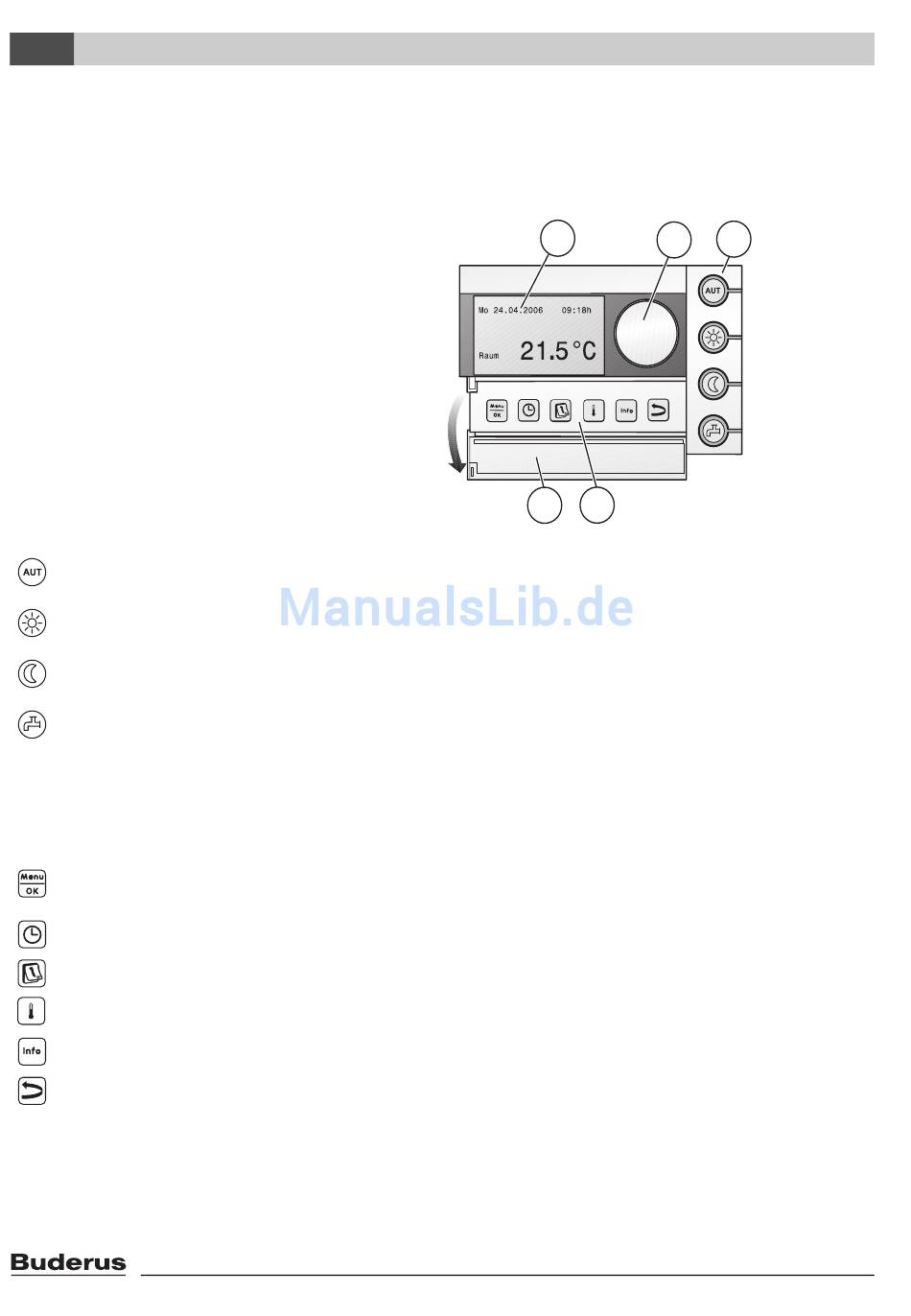

Legende zur Abbildung:
1 Klappe, zum Öffnen links an der Griff-
mulde ziehen
2 Display
3 Drehschalter zum Verändern von Werten
und Temperaturen oder zum Bewegen in
den Menüs
4 Tasten für Grundfunktionen:
„AUT" (Automatik)
„Tag-Betrieb" (manuell)
„Nacht-Betrieb" (manuell)
„Warmwasser"
5
Tasten für
zusätzliche Funktionen:
„Menu/OK"
„Uhrzeit"
„Datum"
„Temperatur"
„Info"
„Zurück"
Im Automatik-Betrieb leuchtet zusätzlich zur LED „AUT" die LED zur Anzeige des aktuellen Betriebszustandes („Tag" oder
„Nacht"). Ausnahme: Bei Heizkesseln mit UBA1.x leuchtet nur die LED „AUT". Die LED „Warmwasser" kann auch abgeschaltet
werden. Bei Heizkesseln mit UBA1.x leuchtet die LED „Warmwasser" gar nicht.
16
Wenn die LED leuchtet,
• ist das Schaltprogramm aktiv (automatische Umschaltung zwischen Tag-
und Nacht-Raumtemperatur).
• arbeitet die Heizung mit der eingestellten Tag-Raumtemperatur. Die
Warmwasserbereitung ist eingeschaltet (Grundeinstellung).
• arbeitet die Heizung mit der Nacht-Raumtemperatur. Frostschutz ist gege-
ben. Die Warmwasserbereitung ist ausgeschaltet (Grundeinstellung).
• ist die Warmwassertemperatur unter den eingestellten Wert gesunken.
Durch Drücken der Taste wird das Warmwasser wieder aufgeheizt (dabei
blinkt die LED).
Funktion:
Bedienermenü öffnen und Auswahl bestätigen.
Bei gleichzeitigem Drehen des Drehschalters: Einstellung ändern.
Uhrzeit einstellen.
Datum einstellen.
Raumtemperatur einstellen.
Info-Menü öffnen (Werte abfragen).
Einen Schritt oder Menüpunkt zurückgehen.
2
3
1 5
6 720 618 477-08.1RS
Logamatic EMS – 6 720 647 632 (2011/05)
