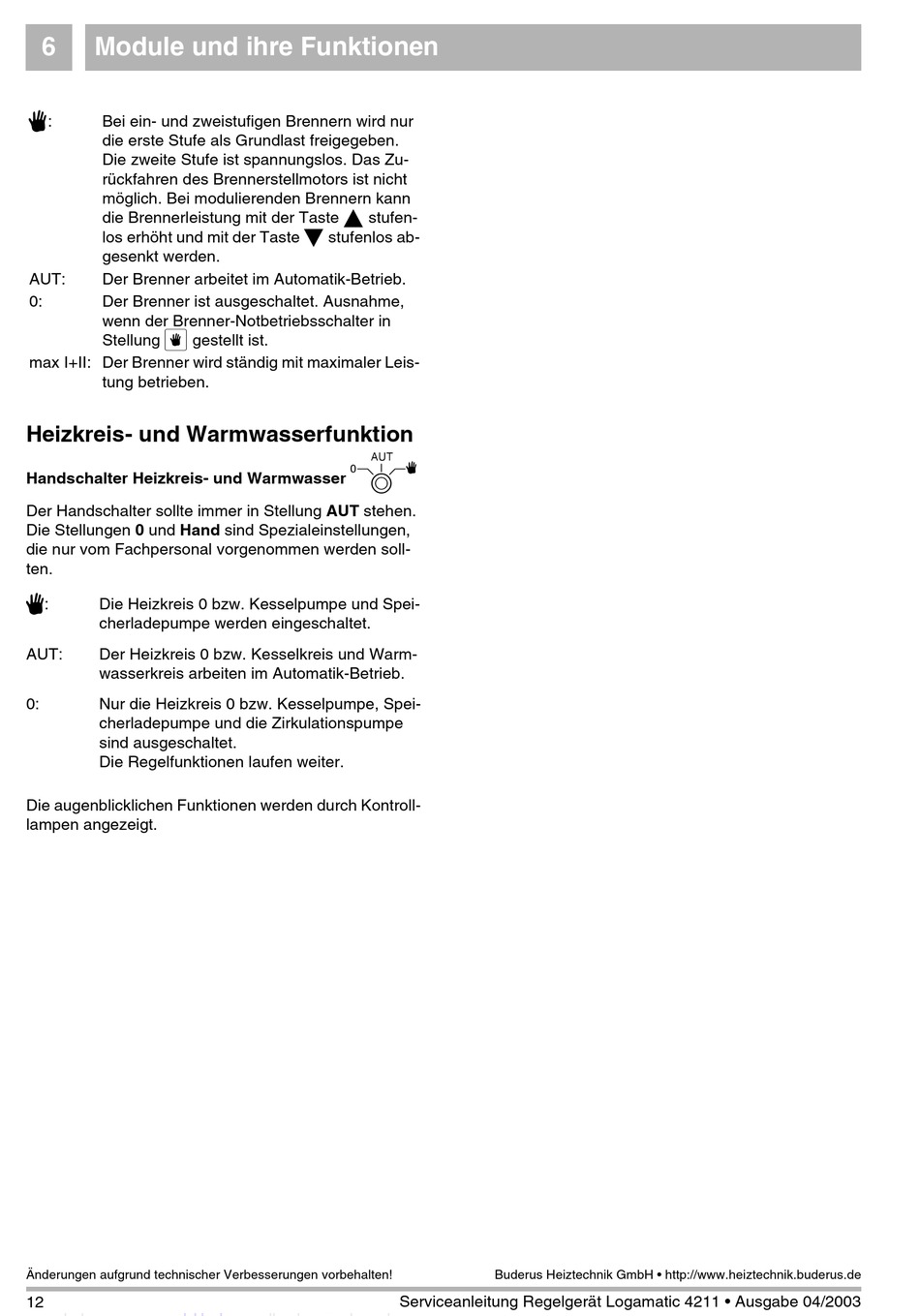

6 Module und ihre Funktionen
3
: Bei ein- und zweistufigen Brennern wird nur
die erste Stufe als Grundlast freigegeben.
Die zweite Stufe ist spannungslos. Das Zu-
rückfahren des Brennerstellmotors ist nicht
möglich. Bei modulierenden Brennern kann
die Brennerleistung mit der Taste
los erhöht und mit der Taste
gesenkt werden.
AUT: Der Brenner arbeitet im Automatik-Betrieb.
0: Der Brenner ist ausgeschaltet. Ausnahme,
wenn der Brenner-Notbetriebsschalter in
4
Stellung gestellt ist.
max I+II: Der Brenner wird ständig mit maximaler Leis-
tung betrieben.

Heizkreis- und Warmwasserfunktion

Handschalter Heizkreis- und Warmwasser
Der Handschalter sollte immer in Stellung AUT stehen.
Die Stellungen 0 und Hand sind Spezialeinstellungen,
die nur vom Fachpersonal vorgenommen werden soll-
ten.
3
: Die Heizkreis 0 bzw. Kesselpumpe und Spei-
cherladepumpe werden eingeschaltet.
AUT: Der Heizkreis 0 bzw. Kesselkreis und Warm-
wasserkreis arbeiten im Automatik-Betrieb.
0: Nur die Heizkreis 0 bzw. Kesselpumpe, Spei-
cherladepumpe und die Zirkulationspumpe
sind ausgeschaltet.
Die Regelfunktionen laufen weiter.
Die augenblicklichen Funktionen werden durch Kontroll-
lampen angezeigt.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
12
5
stufen-
6
stufenlos ab-
B
Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 04/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
