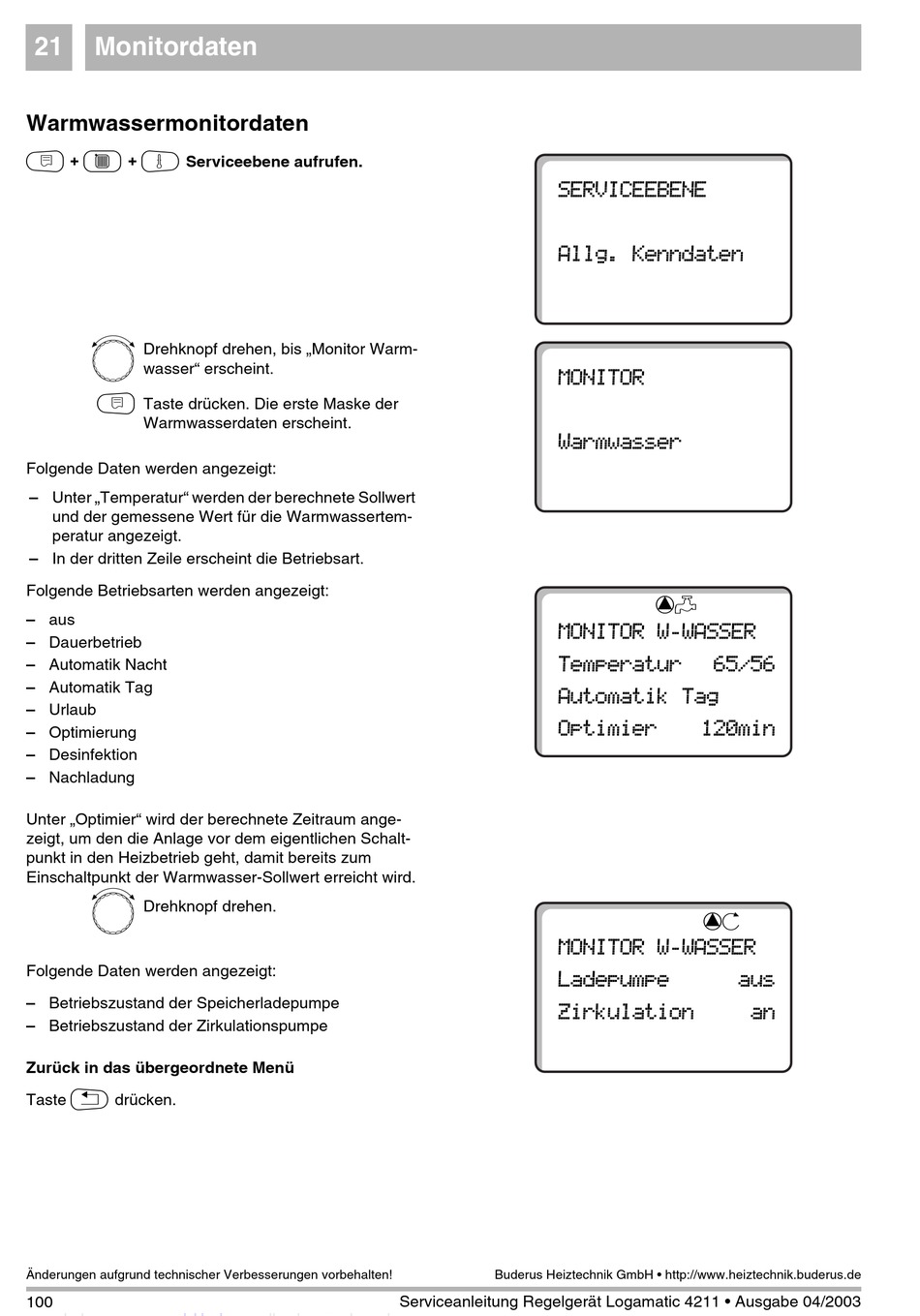

Buderus Logamatic 4211 Serviceanleitung Seite 100

21 Monitordaten
Warmwassermonitordaten
N C G
11 11
Serviceebene aufrufen.
S
Drehknopf drehen, bis „Monitor Warm-
wasser" erscheint.
N
Taste drücken. Die erste Maske der
Warmwasserdaten erscheint.
Folgende Daten werden angezeigt:
– Unter „Temperatur" werden der berechnete Sollwert
und der gemessene Wert für die Warmwassertem-
peratur angezeigt.
– In der dritten Zeile erscheint die Betriebsart.
Folgende Betriebsarten werden angezeigt:
– aus
– Dauerbetrieb
– Automatik Nacht
– Automatik Tag
– Urlaub
– Optimierung
– Desinfektion
– Nachladung
Unter „Optimier" wird der berechnete Zeitraum ange-
zeigt, um den die Anlage vor dem eigentlichen Schalt-
punkt in den Heizbetrieb geht, damit bereits zum
Einschaltpunkt der Warmwasser-Sollwert erreicht wird.
S
Drehknopf drehen.
Folgende Daten werden angezeigt:
– Betriebszustand der Speicherladepumpe
– Betriebszustand der Zirkulationspumpe
Zurück in das übergeordnete Menü
K
Taste drücken.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
100
SERVICEEBENE
Allg. Kenndaten
MONITOR
Warmwasser
MONITOR W-WASSER
Temperatur
Automatik Tag
Optimier
MONITOR W-WASSER
Ladepumpe
Zirkulation
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 04/2003
8X
65/56
120min
8b
aus
an
