Module und ihre Funktionen
Brenner-/Heizkreis- und
Warmwassermodul ZM422
Das Modul ZM422 gehört zur Grundausstattung des Re-
gelgerätes Logamatic 4211. Die Handschalter auf dem
Modul haben nur Service- und Wartungsfunktionen.
Befinden sich die Handschalter nicht in Automatikstel-
lung, erfolgt im MEC2 eine entsprechende Meldung und
0
die Anzeige für Störung leuchtet.
Benutzen Sie die Handschalter nicht zum Abschalten
der Anlage bei vorübergehender Abwesenheit.
Die Regelfunktionen laufen während des Handbetriebes
weiter.
Brennerfunktion
Q
Taste „Abgastest" für Abgastest
Taste „Abgastest" einige Sekunden drücken.
Die Heizungsregelung arbeitet für 30 Minuten mit einer
erhöhten Vorlauftemperatur.
Während des Abgastests blinken abwechselnd die An-
0
zeigen für Störung und
len Sie den Abgastest abbrechen, drücken Sie erneut
die Taste „Abgastest".
Handschalter für Brenner
Der Handschalter sollte immer in Stellung AUT stehen.
Die Stellungen 0, Hand und max I + II sind Spezialein-
stellungen, die nur vom Fachpersonal vorgenommen
werden sollten.
Der Brenner kann mit dem Handschalter direkt ange-
steuert werden.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgerät Logamatic 4211 • Ausgabe 04/2003
1
für Sommerbetrieb. Wol-
2

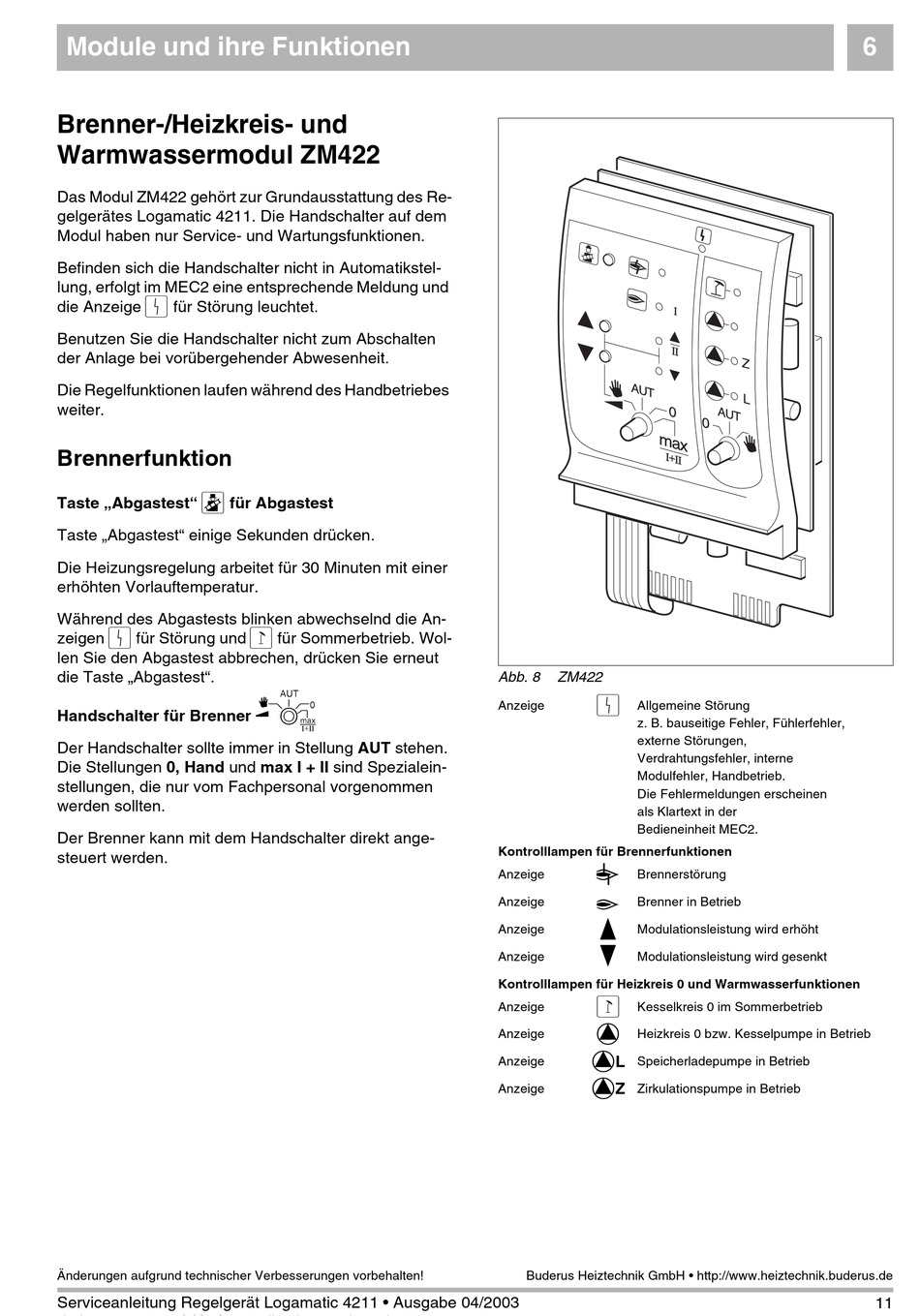

Abb. 8 ZM422
0
Anzeige Allgemeine Störung
z. B. bauseitige Fehler, Fühlerfehler,
externe Störungen,
Verdrahtungsfehler, interne
Modulfehler, Handbetrieb.
Die Fehlermeldungen erscheinen
als Klartext in der
Bedieneinheit MEC2.
Kontrolllampen für Brennerfunktionen
9
Anzeige Brennerstörung
Anzeige Brenner in Betrieb
A
U
Anzeige Modulationsleistung wird erhöht
V
Anzeige Modulationsleistung wird gesenkt
Kontrolllampen für Heizkreis 0 und Warmwasserfunktionen
1
Anzeige Kesselkreis 0 im Sommerbetrieb
8
Anzeige Heizkreis 0 bzw. Kesselpumpe in Betrieb
8
L
Anzeige Speicherladepumpe in Betrieb
8
Z
Anzeige Zirkulationspumpe in Betrieb
