ESAB m3 plasma Handbuch Zur Vorinstallation Seite 20

ABSCHNITT 5

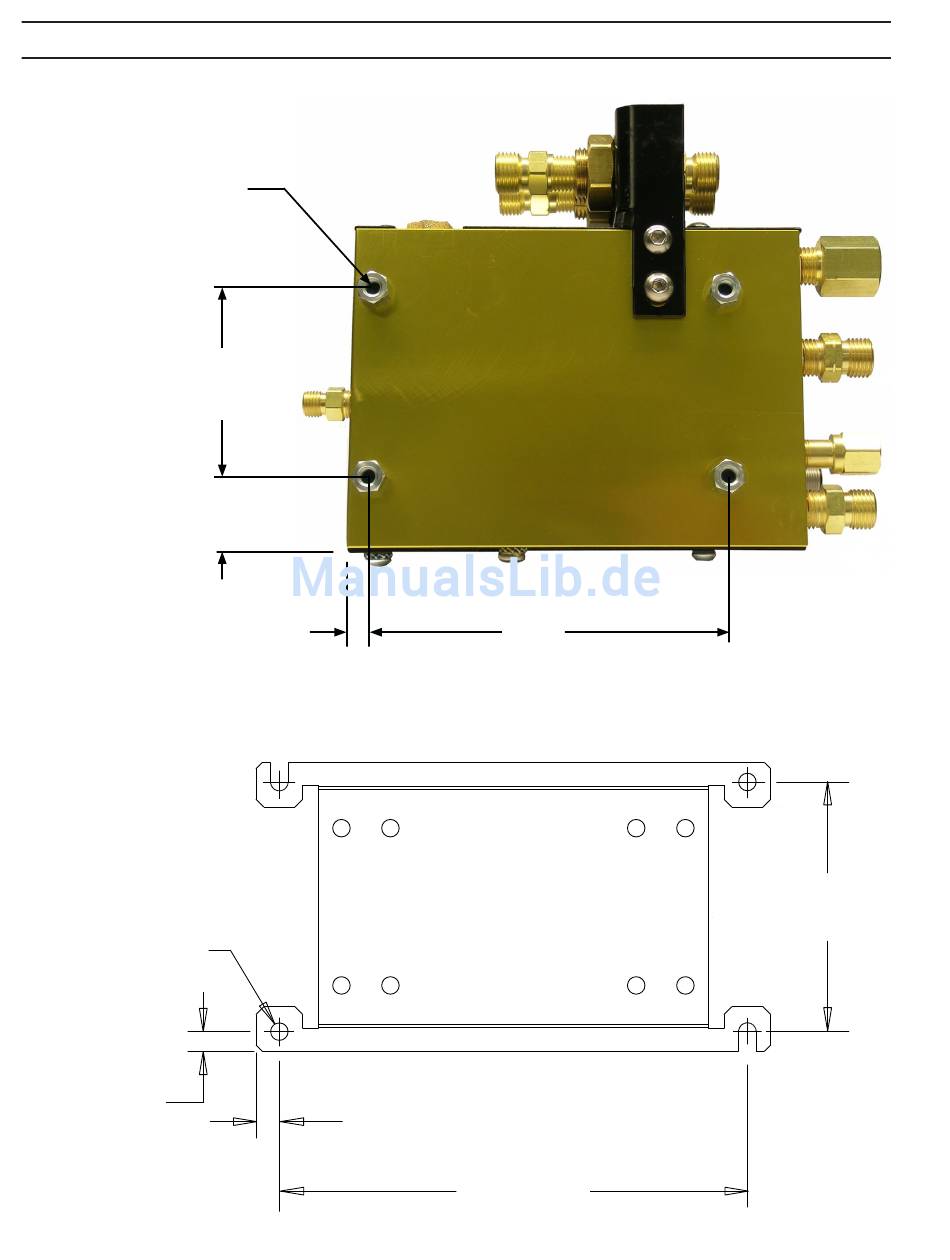

Lochanordnung zur Befestigung
der Plasmagas-Regeleinheit
(Unteransicht)
M6 x 1
64,0 mm
(2,52 Zoll)
22,9 mm
(0,90 Zoll)
Lochanordnung der
Befestigungsplatte für die
Plasmagas-Regeleinheit
(0558008793)
7,1 mm
(0,281 Zoll)
8,0 mm
(0,313 Zoll)
9,5 mm
(0,37 Zoll)
9,5 mm
(0,37 Zoll)
PLASMAGAS-REGELEINHEIT
120,0 mm
(4,72 Zoll)
190,5 mm
(7,50 Zoll)
20
101,6 mm
(4,00 Zoll)
