Empfänger- und Servoanschlüsse
Schließen Sie den Empfänger und die Servos wie unten gezeigt an. Schließen Sie den Empfänger
und die Servos gemäß den "Sicherheitshinweisen für die Installation" auf der nächsten Seite an.
Die nachstehende Abbildung ist ein Beispiel dafür. Die Art und Weise, wie der elektronische
Fahrten regler mit dem Motor und dem Akkus verbunden wird, hängt von dem verwendeten
Fahrten regler ab. Kaufen Sie den elektronischen Fahrten regler und die Servos separat. Auch der
Empfänger hängt vom Set Up ab.

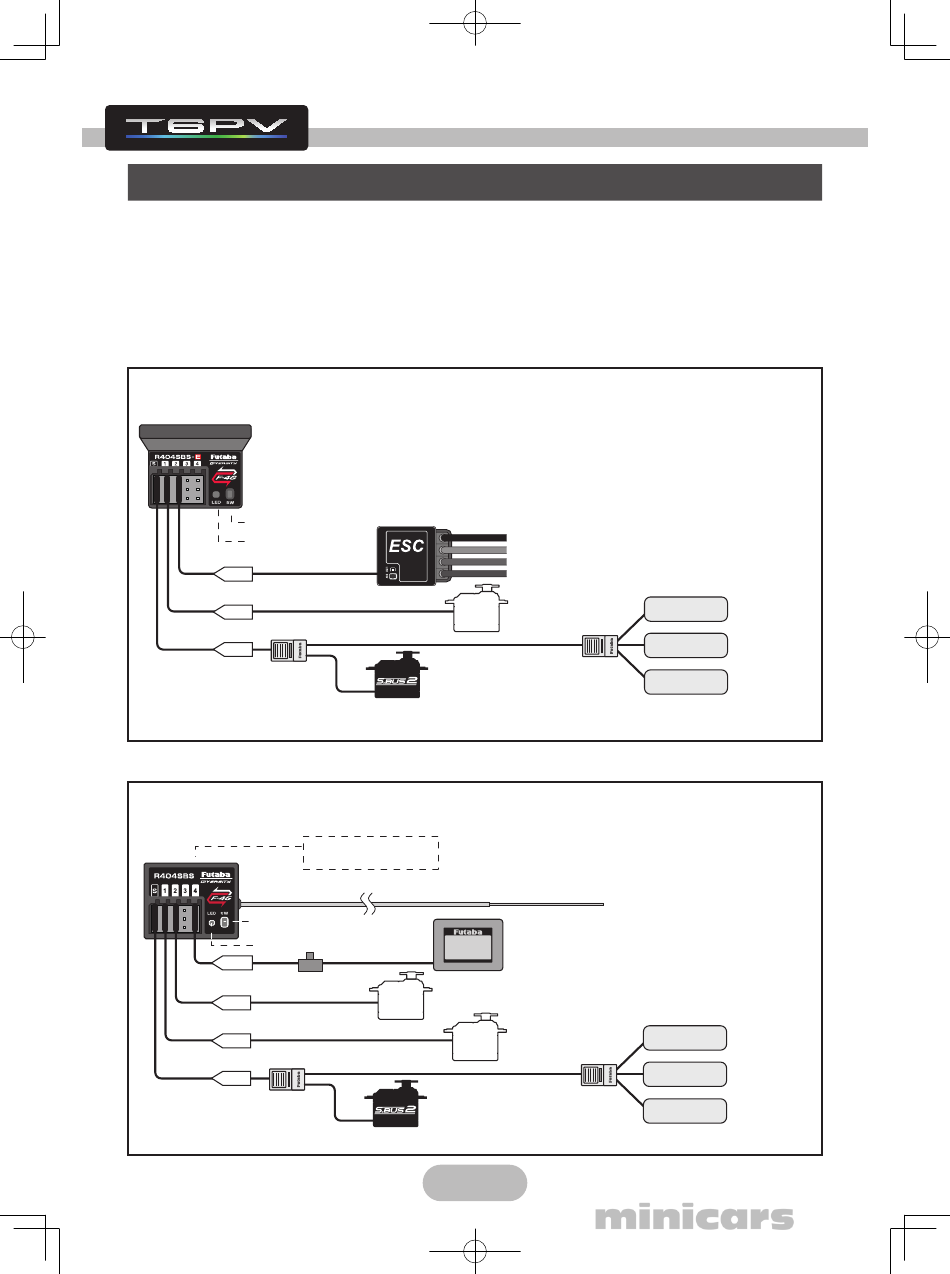

Installation bei Verwendung eines elektronischen Drehzahlreglers

Antenne
Link-Switch
LED
CH2
CH1
S
Installation für Verbrenner Modelle
Eingebaute Antenne
* Die Oberseite des
Empfängers ist sauber.
Link-Switch
LED
CH4
CH2
CH1
S
Installation
elektronischer Fahrtenregler
Lenkung/Lenkservo
CH5, CH6 Servo
*Nur S.BUS2 Servo
Außenantenne
(Es wird mit einem Port verbunden, der nicht verwendet wird.)
Akku
Gashebel Servo
Lenkservo/Lenkung
CH5, CH6 Servo
*Nur S.BUS2 Servo
26
Telemetriesensoren
(Option)
Temperatursensor
Drehzahlsensor
HUB
Voltage sensor
*Das Antennendraht des
Empfängers darf nicht
abgeschnitten oder
gebündelt werden.
*Wenn alle Anschlüsse verwendet werden, schließen Sie eine
Batterie mit Hilfe eines HUB oder Y-Kabels an.
Telemetriesensoren
(Option)
Temperatursensor
Drehzahlsensor
HUB
Voltage
