Empfänger-Belegung
R404SBS
Link-Schalter/LED
Die Stromversorgung des Empfängers kann an den S.BUS2-
Anschluss oder an jeden CH1-4-Anschluss angeschlossen werden.

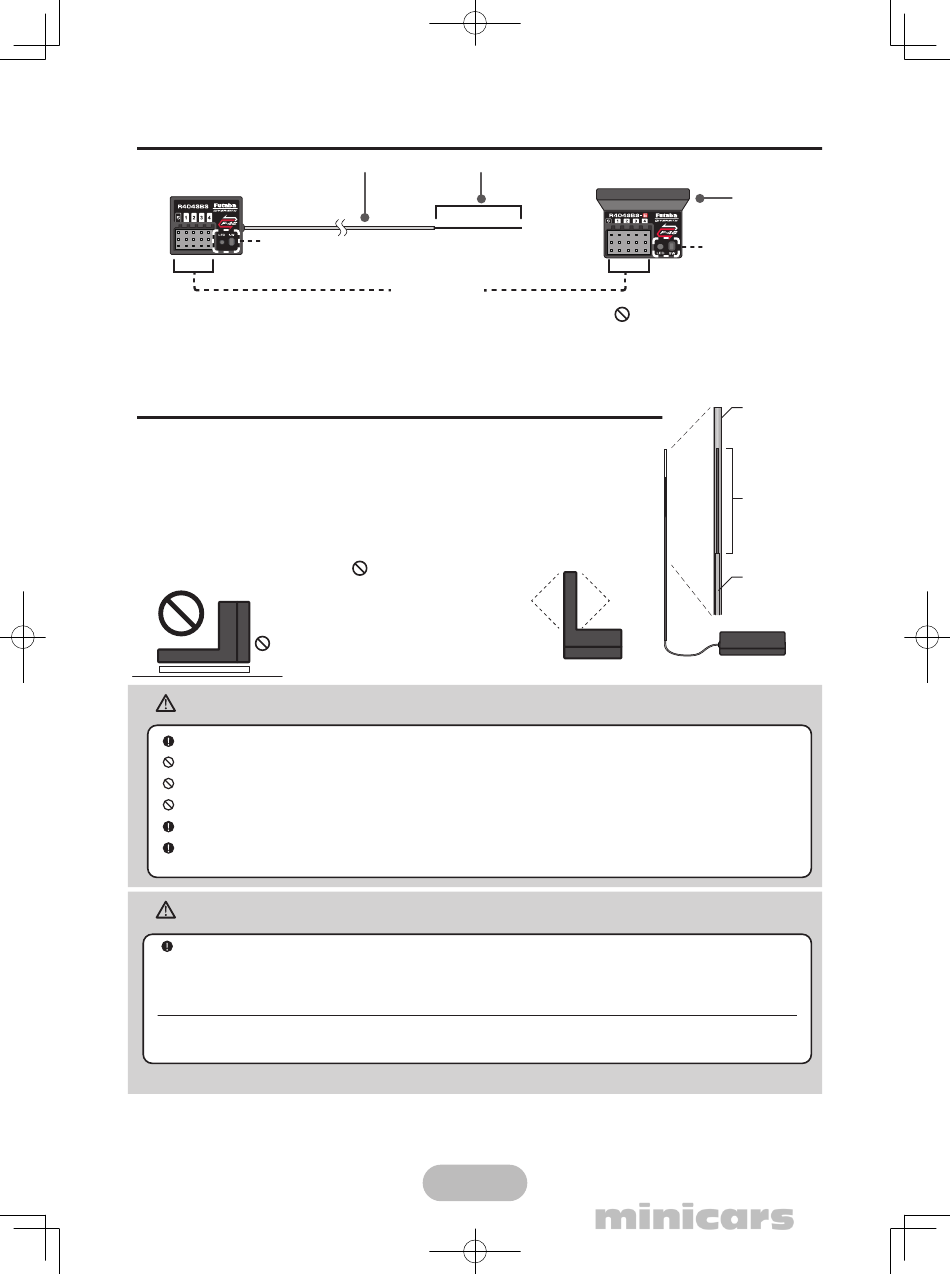

Installation des Empfängers
Installieren Sie den Empfänger wie folgt am Auto:
HINWEIS: Die Reichweite kann sich verringern, je nachdem, wo der Empfänger und die Antenne montiert sind.
HINWEIS: Setzen Sie die Antenne in das Antennenrohr, um sie zu schützen. Lassen Sie die Spitze der Antenne
nicht freiliegen. (R404SBS)
HINWEIS: Es handelt sich um einen Diversity-Empfänger mit sowohl externen als auch internen Antennen.
Legen Sie keine Drähte oder andere Gegenstände unter das Empfängergehäuse . Der Empfangsbereich
kann davon beeinträchtigt werden.
Installieren Sie den Empfänger nicht
wie auf der linken Seite gezeigt.
Warnung
Installieren Sie die Antenne an der höheren Stelle, wie in der Abbildung gezeigt.
Schneiden oder bündeln Sie den Empfängerantennendraht nicht. (R404SBS)
Biegen Sie das Koaxialkabel nicht. Es verursacht Schäden. R404SBS
Ziehen Sie nicht mit Gewalt an der Empfängerantenne oder dem Koaxialkabel. (R404SBS)
Halten Sie die Antenne so weit wie möglich vom Motor, ESP und anderen Geräuschquellen entfernt.
Umwickeln Sie den Empfänger mit etwas Weichem, z. B. Schaumgummi, um Vibrationen zu vermeiden. Wenn
die Gefahr besteht, dass der Empfänger nass wird, stecken Sie ihn in einen wasserdichten Beutel oder Ballon.
Vorsicht
Verwenden Sie immer R404SBS(-E) unter den folgenden Bedingungen:
Batterie :Leistungsbedarf Nennspannung 3,7 bis 7,4 V (Trockenbatterie kann nicht verwendet werden)
Abgestimmt auf die Nennwerte des Empfängers und des angeschlossenen Servos.
• Empfängersystem des Senders > F-4G
• Verwenden Sie den Servo, der dem Servo-Typ der jeweiligen Empfängereinstellung entspricht.
Unter anderen Bedingungen funktioniert das Gerät nicht, oder die angegebene Leistung wird nicht angezeigt, selbst wenn es
funktioniert. Darüber hinaus kann es zu Problemen mit Servos und anderen Geräten kommen. Futaba übernimmt keine
Verantwortung für Schäden, die durch die Kombination mit Produkten anderer Firmen entstehen.
Koaxiales Kabel Antenne
Konnektoren
"4":CH4 servo(CH4)
"3":CH3 servo(CH3)
"2": Gas servo/ESC(CH2)
"1":Lenkservo(CH1)
"S": CH5, CH6 S.BUS2 Servos
Telemetriesensoren
Legen Sie keine Aufkleber oder
doppelseitiges Klebeband auf die Antenne.
Antenne
25
R404SBS-E für EP-Automodelle
Antenne
Link-Schalter/LED
Verwenden Sie den R404SBS-E
NIEMALS in GP-(Motor-) Fahrzeugen.
Antenne
R404SBS
R404SBS-E
Antennenschlauch
Antenne
Koaxiales Kabel
