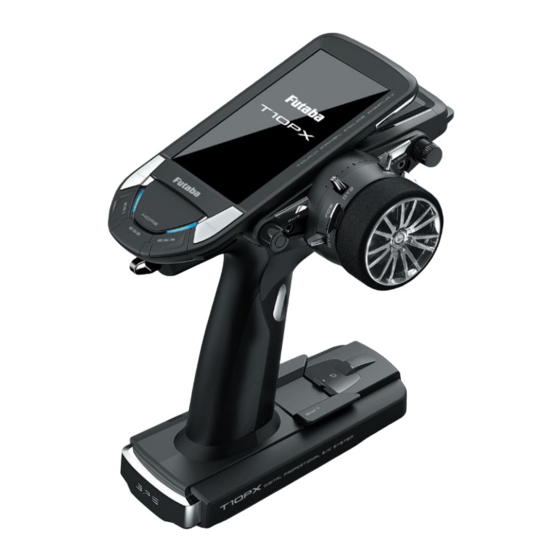

- Seite 1 Kurzanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ● WechselnderLenkradposition&Umbau ● Sicherheitsbestimmungen ������ 4 fürLinkshand–Betrieb������� 20 ● FeaturesderT10PX ��������� 7 ● VorgehensweiseEinbaudes ● LieferumfangundtechnischeAngaben 8 Lenkwinkeladapters32deg ����� 21 ● Nomenklatur ����������� 9 ● VorgehensweiseFederdesLenkrades ersetzen(nichtenthalten) ����� 21 ● Power-undDiplaytaste ������ 10 ● VorgehensweiseUmbaudesLenkrad- ● StartdisplaynachdemEinschalten � 10 PositionsAdapter(Drop-Down) ��... -
Seite 4: Sicherheitsbestimmungen
Ferngesteuerte Modelle sind kein Spielzeug im wenn sie wieder trocken sind, nicht mehr verwenden! üblichen Sinne und dürfen von Jugendlichen unter Entweder im Futaba Service überprüfen lassen oder 14 Jahren nur unter Aufsicht von Erwachsenen ersetzen. eingesetzt und betrieben werden. Ihr Bau und Betrieb erfordert technisches Verständnis, handwerkliche... - Seite 5 • Betreiben Sie Ihr Modell nicht auf Konformitätserklärung öffentlichen Strassen, Autobahnen, Wegen und Plätzen etc. Hiermit erklärt die Futaba Corporation, dass sich dieses Gerät in Übereinstimmung mir der EU- • Bei Gewitter dürfen Sie Ihre Anlage nicht Richtlinie 2014/53/EU befindet. Die vollständig betreiben.
-
Seite 6: Gut Zu Wissen
Unter der Website www.arwico.ch (Bereich DOWNLOAD - FUTABA-USER) stehen für registrierte FUTABA-User in der Schweiz jeweils die neusten Uploads und Updates für FUTABA-Produkte zur Verfügung. Ein für diesen Bereich gültigen Benutzername sowie ein dazugehörendes Passwort erhalten Sie via Mail von der ARWICO AG (sekretariat @ arwico.ch). -
Seite 7: FeaturesDerT10Px
Vor der Inbetriebnahme Features der T10PX Color Touch Screen LCD S-Bus Servo Die T10PX hat ein HVGA 4.3inch Full Color Backlight Spezielle Funktion zur Programmierung von S-Bus LCD Touch Screen. Die nicht reflektierende Bauweise Servos mithilfe der Software PC-Link. des Displays erlaubt eine hervorragende Sicht auf die MC –... -
Seite 8: LieferumfangUndTechnischeAngaben
Futaba übernimmt keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb von Drittanbieter –Komponenten ergeben oder in irgendeiner Weise damit zusammenhängen. Die FSU Fail Safe Einheit ist nicht mit dem System der T10PX kompatibel. Verwenden Sie für Fail Safe Einstellungen die integrierte Funktion in Ihrer T10PX. -
Seite 9: Nomenklatur
Handsender T10PX Nomenklatur LCD Touch Bildschirm Power – Taste Display Taste Antenne Home –Taste Edit-TasteES1 Edit-TasteES2 Digitaler Drehgeber DL1 / Drücktaster Edit-TasteES3 Halteöse DrücktasteSW3 GrifftasteSW2 Lenkrad Haltegriff Multiport Ein integrierter Vibrationsalarm im (noch nicht verwendet) Haltegriff kann den Fahrer im Betrieb vor Ereignissen warnen. -
Seite 10: Power-UndDiplaytaste
Die beiden Tasten Power und Display sind als Drücktasten ausgelegt. Wenn die Power-Taste (PWR) gedrückt und kurz gehalten wird, schaltet sich die T10PX ein und beginnt mit der Sendeabstrahlung. Wenn die Dis- play -Taste gedrückt und kurz gehalten wird, schaltet sich die T10PX ein, jedoch ohne zu senden. -
Seite 11: Auto-Power-OffAlarm
Power OFF“ erscheint. Zum Reset des Alarms eine beliebige Taste drücken. Erfolgt kein Tastendruck, stellt die Auto Power Off - Funktion die T10PX nach 5 Minuten ab. Die Auto Power - Off Funktion kann im Systemmenu->Batterie bei Bedarf dauerhaft deaktiviert werden. -
Seite 12: DigitaleTrimmtaste
Telemetrieaufzeichnungen verwendet. Zukünftige Software-Updates können ebenfalls mit der Speicherkarte durchgeführt werden. USB-C microSD USB-Port Die T10PX lässt sich über die USB-Schnittstelle mit einem PC verbinden und kann so beispiels- weise als Gamecontroller verwendet werden. (dies ist nicht mir allen Spielen möglich) -
Seite 13: TastensperreVerwenden
Tastensperre verwenden Um eine versehentliche Betätigung einer Trimmtaste oder eines Drehgebers im Be- trieb zu vermeiden, kann die Tasten – Sperrfunktion aktiviert werden. Tastensperre aktivieren 1 Drücken Sie die HOME – Taste für länger als 1 Sekunde. Im Display erscheint das Schlüsselsymbol TRM. -
Seite 14: Federkraft Von Lenkrad Oder Gastrigger Verändern
Federkraft von Lenkrad oder Gastrigger verändern Wenn Sie die Federkraft von Lenkrad oder Gastrigger verändern möchten, können Sie das hier einstellen. Vorgehensweise Drehen Sie wie im Bild ersichtlich an der jeweiligen Einstellschraube, indem Sie einen 1.5mm Inbusschlüssel ver- wenden. Die Einstellschraube für das Lenkrad ist über das Loch im Gehäuse erreichbar. -
Seite 15: DrücktasterSw,PaddeltasterPd, DrehreglerDl,SchiebeschalterSsw
Drücktaster SW, Paddeltaster PD, Drehregler DL, Schieb- eschalter SSW Hier sehen Sie die Anordnung der verschiedenen Schalter. Jeder Schalter kann einer beli- ebten Funktion zugeordnet werden. SW5/DL1 SSW1 BPS:SW4 Haltegriff Gummi Trigger-Schutzgummi Der alternative Haltegriff für kleine Ein alternativer Trigger-Schutzgum- Hände ist bei Belieben einfach zu mi ist im Lieferumfang enthalten. -
Seite 16: Einzelzellen)
Hinweis Achten Sie beim Einsetzen der Batterien zwingend auf korrekte Polarität. Die T10PX kann sonst beschädigt werden. Wenn die T10PX für längere Zeit ausser Betrieb genommen wird, sollten Sie die Batterien aus dem Batteriefach ent- fernen. Alarm Batteriespannung tief Die T10PX kann mit LiPo, LiFe oder NiMh-Akkus betrieben werden. Wenn sich im Betrieb die Batterie auf einen gefährlich tiefen Wert entladen hat, ertönt ein Alarm-... -
Seite 17: Verwendung Eines Sender - Akku (Optional)
Sie können die folgenden Akkutypen verwenden: HT5F1800B (20.ZB1487), FT- 2F2100B (20.EBA0135), LT2F2000B (20.EBA0151) Der verwendete Batterietyp muss zwingend im Systemmenu angepasst werden. Bauen Sie den Akku aus, wenn die T10PX längere Zeit nicht verwendet wird. Vorgehensweise Deckel des Batteriefachs wie abgebildet in Pfeilrichtung entfernen. -
Seite 18: Vorgehensweise Senderakku Aufladen (Optional)
LiFe Akku trennen und ausbauen. LiFe Akku in ausgebautem Zustand über den Balancerstecker aufladen. Der Akku kann nicht für EUROPA über die Ladebuchse der T10PX aufgeladen diese Ladebuchse ist nicht in Verwendung werden. Der LiFe Akku FT2F2100BV2 darf nur mit ei- nem geeigneten LiFe - Ladegerät in ausgebautem... -
Seite 19: Eba0151)
Aufladen des LiPo Akku LT2F2000B (20.EBA0151) Ladebuchse LiPo (am Akku) LiPo Distanzstück LED (am Akku) Einbaulage beachten (Ladebuchse / LED) Kabel in diesem Bereich verstauen ● LiPO einsetzen Zuerst das LiPo Distanzstück einsetzen, dann den Akku. Vorsicht bei Verwendung des LiPo-Senderakku ●... -
Seite 20: Wechseln Der Lenkradposition & Umbau Für Linkshand - Betrieb
Wechseln der Lenkradposition & Umbau für Linkshand – Betrieb ● ● Wechseln der Lenkradposition Umbau für Linkshand - Betrieb Das Lenkrad kann wahlweise auf beiden Die Len k radposition kan n mit tels Gehäuseseiten montiert werden. beiliegendem Adapter nach unten ver- setzt werden (Drop-Down, 2 Längen). -
Seite 21: Vorgehensweise Einbau Des Lenkwinkeladapters 32Deg
Vorgehensweise Einbau des Lenkwinkeladapters 32deg Benötigt einen Inbus-Schlüssel (2.5mm) / Batterie aus Batteriefach entfernen Lenkrad festhalten und Schraube ent- fernen. (Inbus 2.5mm) Lenkrad und Einheit abziehen. Schraube Lenkrad Lenkwinkeladapter 32deg aufsetzen und Schraube festziehen. (Inbus 2.5mm) Lenkwinkeladapter Lenkrad Wenn Sie den Drehwinkel ändern, muss nachträglich der elektronische Servoweg überprüft, ggf korrigiert werden. -
Seite 22: Vorgehensweise Umbau Des Lenkrad - Positions Adapter (Drop - Down)
Vorgehensweise Umbau des Lenkrad - Positions Adapter (Drop - Down) Benötigt Inbus-Schlüssel (2.5mm), Batterie aus Batteriefach entfernen. Die beiden Schrauben M3x12 der Len- kradeinheit entfernen M3×12 Mit einem 2.5mm Inbus, die Schrauben komplett rausdrehen. M3×12 Lenkrad - Einheit abziehen, dabei nicht an den Kabeln zerren. - Seite 23 Hintere Abdeckung anbringen und den APA-Adapter mit 3 Schrauben (M2 x 10) und 1 Schraube (M2 x 6) M2×10 an das Lenkgehäuse befestigen. M2×10 Es werden die inneren Schraubenlöcher verwendet. Der gewünschte Winkel wird durch Verdrehen des Adapters erreicht. M2×10 M2×6 Normale Position...
-
Seite 24: UmbauAufLinkshänder-Betrieb
Umbau auf Linkshänder-Betrieb Die beiden Schrauben M3x12 der Len- kradeinheit entfernen. (Inbusschlüssel verwenden) M3×12 Mit einem 2.5mm Inbus, die Schrauben komplett rausdrehen. M3×12 Lenkrad - Einheit abziehen, dabei nicht an den Kabeln zerren. - Möglichst ohne Kraftaufwand abziehen, dabei Kabelstrang nicht beschädigen. Lenkrad Alle 3 Steckverbindungen von Platine Falle runterdrücken... - Seite 25 Abdeckung Lenkrad-Einheit auf der gegenüberliegenden Seite einsetzen. • Abdeckung einfach herausziehen Abdeckung Lenkrad-Einheit Die Ladeport – Einheit auf der gegenüberliegenden Seite wieder mit der Platine verbinden. • Kabel auf saubere Verlegung achten. Ladeport – Einheit Diese 3 Schrauben wieder festziehen. Die Einheit mithilfe eines 2.5mm Inbus wieder am Gehäuse fixieren.
-
Seite 26: Vorgehensweise Bei Der Verwendung Des Lenkwinkel - Adapters (Optional)
Vorgehensweise bei der Verwendung des Lenkwinkel – Adapters (optional) Der Winkel des Lenkrades lässt sich über den optionalen Winkeladapter einstellen. - Vier M2 x 5mm Schrauben sind im Adapter-Set enthalten. - Der Lenkwinkel- Adapter kann wahlweise mit dem Positions – Adapter Drop Down kombiniert werden. -
Seite 27: DemontageDerPaddel-Schalter
Demontage der Paddel-Schalter Die Paddel-Schalter lassen sich bei Bedarf demontieren, respektive durch Blind-Schalter ersetzen. Die Lenkrad-Einheit wie im Kapitel «Um- bau des Lenkrad - Positions Adapter» beschrieben, ausbauen. M2.6×8 Lenkrad-Einheit Mit einem Phillips Schraubendreher die M2.6×8 drei M2.6 x 8mm Schrauben lösen und entfernen. -
Seite 28: GaszugUmbauen
Gaszug umbauen Sie können bei der T10PX alternativ die Gaszüge aus dem Zubehörsortiment der T7PXR oder T4PM montieren. Vorgehensweise Gaszug umbauen Gaszug festhalten und vorsichtig die M2 x 6mm Schraube von unten zugänglich, ausbauen. Der Gaszug kann dann abgenommen werden. -
Seite 29: EmpfängerR404Sbs/R404Sbs-E
Empfänger R404SBS / R404SBS-E Koaxialkabel Antenne R404SBS R404SBS-E Antenne SW-Taste/LED SW-Taste/LED Anschlussschema 4: Servo Kanal 4 R404SBS-E nicht für 3: Servo Kanal 3 Die Stromversorgung kann an einem Nitro-Modelle verwenden 2: Servo Kanal 2 (Gas/ESC) beliebigen Anschluss erfolgen. 1: Servo Kanal 1 (Lenkung) S: CH5-CH10 / SBUS2 Anschluss Einbauhinweise Empfänger Antenne Röhre... -
Seite 30: AnschlussschemaServoUndEmpfänger
Installation Anschlussschema Servo und Empfänger Verbinden Sie den Empfänger mit den Servos entsprechend der Abbildung, unter Berücksichtigung Ihres vorliegenden Modells. Das Anschlussschema ist nur ein Beispiel. Die Verbindungen des Motors an den Regler und an die Batterie können je nach verwendetem Reglertyp variieren. Ser- vos sowie Motorregler sind separat zu erwerben. -
Seite 31: HinweiseZumEinbauDerRc-Anlage
Hinweise zum Einbau der RC - Anlage Warnung Empfänger (Empfängerantenne) Antennenkabel nicht kürzen oder bündeln (R404SBS). Antennenkabel nicht mit Kabeln des Motorreglers bündeln (R404SBS). Mindestabstand des Antennenkabels 1cm von stromführenden Kabeln anderer Komponenten. Kein Antennenhalter aus Metall verwenden auf anderen leitenden Materialien. Antennenhalter möglichst nahe am Empfänger verbauen. - Seite 32 Schraube Gummipuffer Hülse (or) Befestigungsplatte Mutter Verwenden Sie die beiliegenden Gummipuffer und Hülsen. Achten Sie hier auf Abstand, damit keine Vibrationen auf das Servo übertragen werden können. Warnung Servoausschlag Unbedingt Anlenkungen bei maximalen Servoausschlägen li / re prüfen. Anlenkungen dürfen nicht klemmen ! Klemmende / schwergängige Gestänge beschädigen das Servo auf Dauer und erhöhen den Strombedarf enorm.
-
Seite 33: GrundlegendeEinstellungen
Überprüfen Sie, ob die gewählte Modulation dem verwendeten Empfängertyp entspricht. Dazu muss die T10PX im HF – Abstrahlmodus gestartet werden ( PWR – Taste ). Es sind 5 verschiedene Übertra- gungssysteme möglich (F-4G, T-FHSS SR, T-FHSS, S-FHSS, MiniZ). Wenn die T10PX im Display –... - Seite 34 Sender und Empfänger in einen Abstand von ca 50cm bringen (Antennen dürfen sich nicht berühren) und anschliessend Stromversorgung an Empfänger anlegen. Drücken Sie auf „LINK“, um den Bindeprozess auszulösen. Ein Bimmelton mit Count- down zeigt ihnen an, dass sich die T10PX im Bindemodus befindet.
- Seite 35 Erst jetzt werden die Einstellungen für Response und Batterie Fail-Safe übernommen. *Die T10PX und der Empfänger R404SBS speichert die Empfänger ID für jeden Modlelspeicher. Es kann n nicht mehr als jeweils 1 Empfänger je Modellspeicher verwendet werden. Wird ein Empfänger für einen neuen Modellspeicher verwendet, muss dieser mit dem neuen Modellspeicher gebunden werden, selbst wenn der Empfänger bereits in dem Sender bekannt ist und vorgängig verwendet wurde.
-
Seite 36: MenüAuswahl
Menü Auswahl Mit der HOME-Taste und dem LCD- Touchscreen lässt es sich bequem durch alle Funktionen der T10PX navigieren. In dieser Anleitung werden zweierlei Fingersymbole dargestellt, welche sich in ihrer Anwendung unterscheiden. Bildschirm für Menu Auswahl HOME –Taste oder auf LCD –... -
Seite 37: Home/Es1,Es2,Es3TasteEinstellungen
HOME / ES1, ES2, ES3 Taste Einstellungen Die Betätigung der HOME- Taste ab dem Startbildschirm führt zu der Modell Aus- wahl Auflistung. Ein kurzes Drücken der HOME- Taste auf irgendeinem Einstell- bildschirm bewirkt ein Zurückkehren zum vorherigen Bildschirm. Ein langes Drück- en der HOME –... -
Seite 38: Eingabe / Änderung Von Werten
Eingabe / Änderung von Werten Egal in welcher Funktion Sie sich gerade befinden – Wenn Sie einen Wert ändern möchten, müssen Sie diesen antippen. Dadu- rch wird im Einstellbildschirm unten das Eingabefeld geöffnet, welches [-], [+] und [reset] enthält. Nun lässt sich der entsprech- ende Wert bequem erhöhen / verringern, wieder auf Werkseinstellung setzen.
