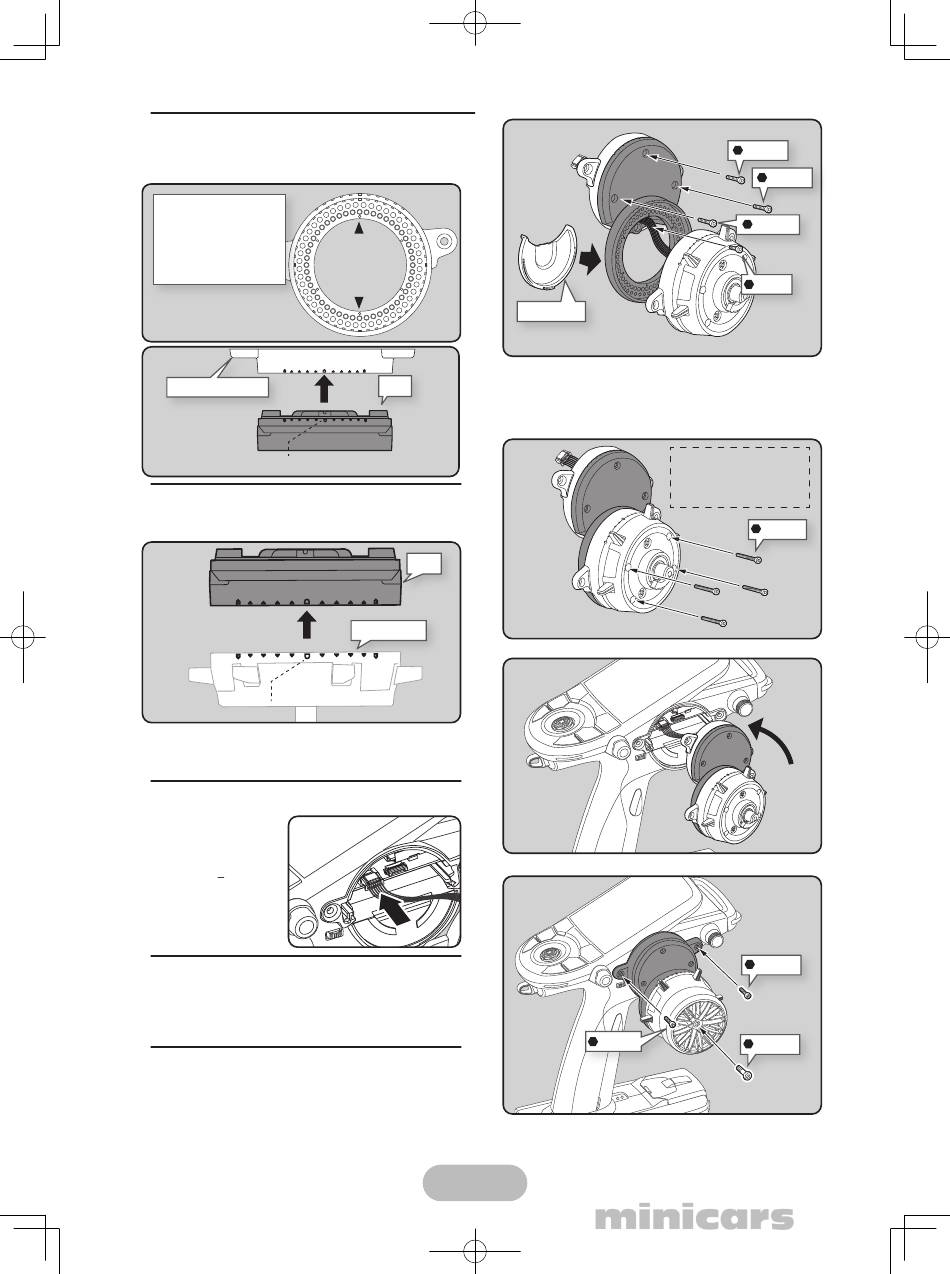

FUTABA T6PV Kurzanleitung Seite 22

8
Die Verkabelung von der Lenkradeinheit durch das Loch
in den APA-Teilen und dem Lenkgehäuse führen, wie in
der Abbildung gezeigt.
APA verwendet die
Innenliegenden Löcher.
Der Montagewinkel in
Drehrichtung ist
einstellbar.
Gehäuse für die Lenkung (n)
Stellen Sie den Winkel mit der Positionsmarkierung ein.
9
Befestigen Sie die Lenkradeinheit
mit vier Schrauben M2×19 an der
Stellen Sie den Winkel mit der Positionsmarkierung ein.
- Der Winkel der Lenkraddrehrichtung
kann eingestellt werden.
1 0
Schließen Sie das Lenkradkabel
an den Sender an.
- Beachten Sie die
Richtung der Verbindung
1 1
Die zusammengebaute Lenkeinheit
mit zwei M3x12 Schrauben an der
Karosserie befestigen.
(Benutzen Sie einen Sechskantschlüssel.)
1 2
Setzen Sie das Lenkrad ein, halten Sie
es fest und befestigen Sie die
Schraube.
(Benutzen Sie einen Sechskantschlüssel.)
- Installieren Sie langsam, damit die Verkabelung nicht eingeklemmt wird.
Normale
Schraubenposition
- Verwenden Sie die Zubehörschrauben und die
APA
Transmitterschrauben.
- Im Zubehör befinden sich zusätzliche Schrauben.
APA
Laufradblock
22
Hintere Abdeckung
- Ziehen Sie diese
vier Schrauben
nicht zu fest an.
M3×12
M2×10
M2×10
M2×10
M2 (6)
M2×19
M3×12
M3×10
