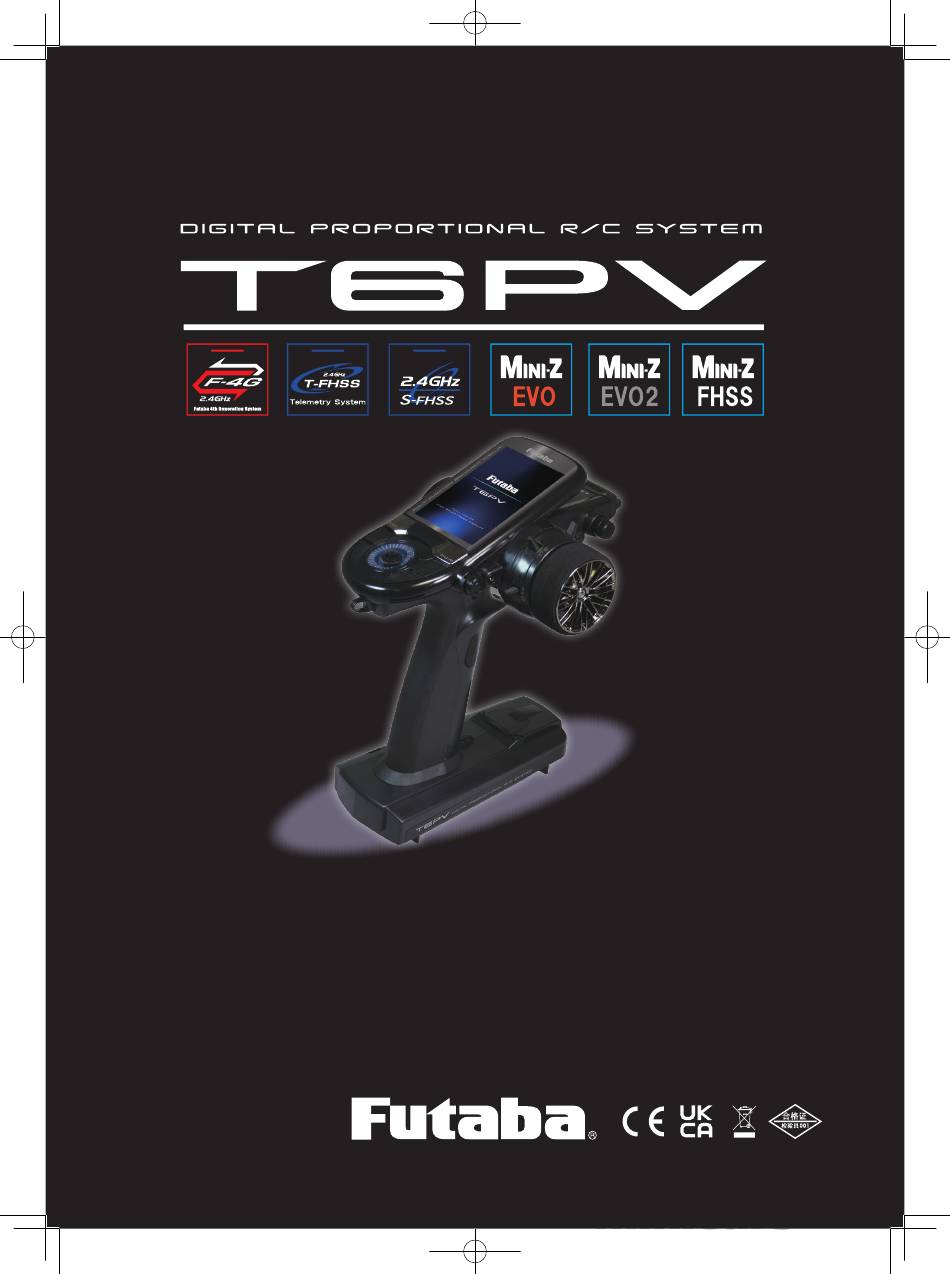

FUTABA T6PV Kurzanleitung
Verwandte Anleitungen für FUTABA T6PV
Inhaltszusammenfassung für FUTABA T6PV
- Seite 1 Kurzanleitung Dieses Handbuch ist eine Kurzanleitung. Details der einzelnen Funktionen werden nicht beschrieben. Das vollständige Handbuch und dazugehörige Updates finden Sie auf https:/futabausa.com der Website des Distributors ihren Landes zum Download: (https://www.rc.futaba.co.jp) 1M23N40702...
-
Seite 2: Einleitung
EINLEITUNG Vielen Dank, dass Sie sich für ein Futaba F-4G 2.4GHz 6PV digitales und proportionales R/C Funkfernsteuerungssystem entschieden haben. Dieses System ist äußerst vielseitig und kann sowohl von Anfängern als auch von Profis verwendet werden. Damit Sie Ihre Fernsteuerung optimal nutzen und sicher fahren können, lesen Sie bitte diese Anleitung sorgfältig durch. Wenn Sie bei der Verwendung Ihrer Fernsteuerung auf Schwierigkeiten stoßen, benutzen Sie bitte das Handbuch, den FAQ-Bereich auf den unten angegebenen... -
Seite 3: Inhaltsverzeichnis
● Beim Aufladen des optionalen LiPo ● Set-Inhalt 8 Batterie 18 ● Spezifikationen 8 ● Lenkradanordnung 19 ● Fernsteuerung T6PV Nomenklatur 9 ● Austausch des Radadapter 32° und Rad mit ● Netz- und Anzeigeschalter 10 großem Durchmesser 20 ● Anzeige, wenn der Ein/Aus Schalter ●... -
Seite 4: Sicherheitsvorkehrungen
Bitte passen Sie die Empfängereinstellungen am Sender entsprechend dem verwendeten Servo und dessen Betriebsmodus (UR/SR/digital/analog) an. (Für jeden Kanal) Wenn die Einstellungen nicht korrekt sind, kann dies zu Schäden am Servo, des Akkus usw. führen. Bitte verwenden Sie Futaba-Originalprodukte, da Futaba nicht für Schäden aufkommt, die durch die Verwendung von Servos anderer Marken oder Zubehör wie z. -
Seite 5: Vorsichtsmaßnahmen Für Den Betrieb
Setzen Sie das Ladegerät niemals ein oder entfernen Sie es, während Ihre Hände nass sind. Sie könnten sonst einen Stromschlag bekommen. Verwenden Sie den Akku des T6PV-Senders nicht als Akku für den Empfänger. Da der Akku des Senders über einen Überlastungsschutz verfügt, wird die Ausgangsleistung bei einer hohen Strombelastung abgeschaltet. -
Seite 6: Vorsichtsmaßnahmen Für Lagerung Und Entsorgung
Verwenden Sie immer nur Original-Futaba-Funkfernsteuerungen, Empfänger, Servos, ESCs (elektronische Geschwindigkeitsregler), Akkus und anderes optionales Zubehör. Futaba übernimmt keine Verantwortung für Probleme, die durch die Verwendung von anderen als Futaba-Originalteilen verursacht werden. Verwenden Sie die in der Betriebsanleitung und im Katalog angegebenen Teile. -
Seite 7: Vor Der Benutzung
Somit lassen sich auch logische Namen erstellen. Mit der Mit dieser Funktion können Sie die Parameter unseres Kreisels für Modellkopierfunktion kann ein Modellspeicher mit verschiedenen das Auto drahtlos von der T6PV- aus ändern. Einstellungen erstellt werden. * Kompatibler Kreisel: GYD550 (Stand November 2024) -
Seite 8: Inhalt Des Sets
Verwenden Sie immer nur Original-Futaba-Sender, Empfänger, Servos, ESCs (elektronische Geschwindigkeitsregler), Batterien und anderes optionales Zubehör. Futaba übernimmt keine Verantwortung für Probleme, die durch die Verwendung von anderen als Futaba-Originalteilen verursacht werden. Verwenden Sie die in der Betriebsanleitung und im Katalog angegebenen Teile. -
Seite 9: Fernsteuerung T6Pv Nomenklatur
Einstellschraube für die Spannung des Schalters Batterieabdeckung Trigger geschobene Bremshebel- Ladeanschluss für LiPo LADE-LED Befestigungsschraube Ersatzschraube Wird bei Verwendung des optionalen LiPo- Akkus verwendet. Es gibt keinen Ladeanschluss für LiFe/NiMH-Akkus. Nehmen Sie den Akku aus der T6PV heraus, um ihn zu laden. -
Seite 10: Anzeige Bei Eingeschaltetemein/Ausschalter
Ein / AusSschalter Der Ein/Aus Schalter und der Anzeigeschalter sind Druckschalter. Wenn der Ein/Aus Schalter (PWR) gedrückt gehalten wird, beginnt der Betrieb mit der Übertragung von Funkwellen. Wenn der Display-Schalter (DSP) gedrückt gehalten wird, können die senderseitigen Daten überprüft und eingestellt werden. -
Seite 11: Automatisches Ausschalten
Alarm bei "Vergessen den Sender auszuschalten" & Automatisches Ausschalten Wenn Sie den Sender 10 Minuten lang ohne Betätigung des Lenkrads, des Gashebels, des Druckschalters, der Editiertaste oder einer anderen Funktion stehen lassen, ertönt der akustische Alarm und die Meldung "Warning: Automatische Abschaltung" erscheint. Erfolgt innerhalb von 5 Minuten nach der Warnung eine Betätigung, wird der Alarm zurückgesetzt. -
Seite 12: Bedienung Und Einstellung Von Lenkung Und Gashebel
Digitaler Trimmbetrieb (Voreinstellungen: DT1: Lenk Trimmung, DT2: Gashebel Trimmung, DT3: Kanal 3, DT4: Kanal 4, DT5: Lenkung D/R, DT6: ATL-Bremsrate) Bedienung über die Trimmung: Drücken Sie den Trimmhebel nach links oder rechts (nach oben oder unten). Die aktuelle Position wird auf dem LCD-Bildschirm angezeigt. •... -
Seite 13: Trimm-/Wahl Sperre
Trimm-/Tastensperre Die Einrichtung und Bedienung von T6PV durch digitale Trimmung DT1, DT2, DT3, DT4, DT5 und DT6 und Wahl DL1 kann untersagt werden. Einstellung. Wenn die END-Taste auf dem Startbildschirm etwa 1 Sekunde lang gedrückt wird, ertönt ein Bestätigungston und das Zeichen für die Trimm-/Tastensperre erscheint auf dem Bildschirm. -
Seite 14: Anmerkung
Einstellung der ●Lenkrad- und Gasfederspannung Nehmen Sie diese Einstellung vor, wenn Sie die Spannung des Lenkrades oder der Gasfeder verändern wollen. Anpassung Mit dem Sechskantschlüssel die Federspannung des Rades durch Drehen der Schraube im Einstellloch einstellen. -Die Feder ist werkseitig auf die schwächste Spannung eingestellt. -
Seite 15: Sw Druckschalter Dl: Einstellrad
SW: Druckschalter DL: Wählen Die Position der verschiedenen Schalter. Die Zuordnung der einzelnen Funktionen kann bei der T6PV geändert werden. SW3/DL1 Optionaler Griffgummi Ändern Sie die Dicke des Griffs, indem Sie ihn durch den optionalen Griffgummi für den T10PX ersetzen. -
Seite 16: Austausch Des Akkus
Austausch des Akkus: Setzen Sie die vier Batterien gemäß den Polaritätsmarkierungen im Batteriehalter ein. Austausch des Akkus: Entfernen Sie die Batterieabdeckung Schieben Sie die Batterieabdeckung, vom Sender, indem Sie die während Sie hier drücken. Abdeckung in Pfeilrichtung aufschieben (Abbildung). Verbrauchte Batterien entfernen. Vorsicht Wenn Sie den Batterieadapter aus dem Sender Batterieabdeckung... -
Seite 17: Bei Verwendung Des Optionalen Akkus
Bei Verwendung des optionalen LiPo-Akkus. Wenn Sie einen optionalen Akku verwenden, tauschen Sie den Akku wie unten beschrieben aus. -Verwenden Sie immer die optionalen Akkus FT2F1100B(V2), FT2F1700B(V2), FT2F2100B, HT5F1800 oder LT-2F2000B. *Produkte für Europa können keine NiMH/LiFe-Akkus verwenden. - Der verwendete Akkutyp muss über die Systemeinstellung ausgewählt werden. -Bitte nehmen Sie die den Akku heraus, wenn der Sender längere Zeit nicht benutzt wird. -
Seite 18: Lipo-Akku Lt2F2000B Austauschmethode
[Akku] und ändern Sie es zu [Akkutyp] - LiPo 2 Zellen. Beim Aufladen des optionalen LiPo-Akkus Um den Akku aufzuladen, schließen Sie ein USB-Kabel vom Typ C an den optionalen USB-Netzadapter von Futaba oder einen handelsüblichen USB-Netzadapter (USB-A Typ 5 V-2 A) über den dedizierten LiPo-Ladeanschluss an. -
Seite 19: Lenkradanordnung
LENKRADANORDNUNG Veränderung der Lenkradposition Winkel kann eingestellt werden ● ● Der Winkel kann durch Verstellen der Die Lenkradposition kann mit dem Montage der Lenkradeinheit fein Zubehör APA (Adjustable Positioning eingestellt werden. Adaptor) wheel position offset adapter 7.5 ° 48 Stufen versetzt werden. -
Seite 20: Austausch Zum Lenkradadapter 32 Grad Und Lenkrad Mit Großem Durchmesser
Austausch zum Lenkradadapter 32 Grad und Lenkrad mit großem Durchmesser Der nutzbare Winkel des Lenkr ades kann eingestellt werden Durch den Einbau des 32° - Lenkr adverstellers kann der Betriebswinkel des Lenkr ades von 34° auf 32° geändert werden. Wenn Sie den 32-Grad Lenkr adadapter installieren, stellen Sie sicher, dass Sie die Skala des Lenkkanals entsprechend einstellen, indem Sie die „Kalibrierungsfunktion (Systemmenü)“... -
Seite 21: Montage Des Apa-Zubehör-Lenkradversatzadapters
Montage des APA-Zubehör-Lenkradversatzadapters - Nehmen Sie sich einen Sechskantschlüssel. Akku / Batterie ausbauen. Entfernen Sie die 2 Befestigungsschrauben der Lenkeinheit (M3x12 Schraube). (Benutzen Sie einen Sechskantschlüssel.) M3×12 Entfernen Sie die 2 Befestigungsschrauben vollständig vom Senderkörper. M3×12 Die Lenkeinheit vorsichtig entfernen, ohne übermäßig an der Verkabelung zu ziehen. - Seite 22 Die Verkabelung von der Lenkradeinheit durch das Loch in den APA-Teilen und dem Lenkgehäuse führen, wie in M2×10 der Abbildung gezeigt. M2×10 APA verwendet die Innenliegenden Löcher. M2×10 Der Montagewinkel in Normale Drehrichtung ist Schraubenposition einstellbar. M2 (6) Hintere Abdeckung - Verwenden Sie die Zubehörschrauben und die Gehäuse für die Lenkung (n) Transmitterschrauben.
-
Seite 23: Winkelabstandhalter
Winkelabstandhalter Der Lenkradbefestigungswinkel kann mit dem optionalen Winkelabstandhalter 5° verändert werden. - Der Winkelabstandhalter verwendet die mitgelieferten vier M2x5 mm Sechskantschrauben. - Sechskant-Schlüssel erhalten.Akku / Batterie ausbauen. - Die Länge der verwendeten Schrauben ist bei jedem Teil unterschiedlich. Verwenden Sie beim Wiedereinbau der Lenkradeinheit immer die vorgeschriebenen Schrauben. -
Seite 24: Austausch Des Gas-Bremshebels
Servos, ESCs oder anderen Peripheriegeräten gebracht wird. Dies ist kein Problem, aber bitte beachten Sie dieses Symptom, insbesondere beim Einrichten. Micro-SD-Steckplatz: Das Drehen der Antenne um 90 ° zeigt einen T6PV-Modelldaten und Telemetrieprotokolldaten können mit microSD-Port. einer handelsüblichen microSD-Karte gespeichert werden. Wenn T6PV-Software-Updates veröffentlicht werden, kann die microSD-Karte auch für das Update verwendet werden. -
Seite 25: Empfänger-Belegung
Unter anderen Bedingungen funktioniert das Gerät nicht, oder die angegebene Leistung wird nicht angezeigt, selbst wenn es funktioniert. Darüber hinaus kann es zu Problemen mit Servos und anderen Geräten kommen. Futaba übernimmt keine Verantwortung für Schäden, die durch die Kombination mit Produkten anderer Firmen entstehen. -
Seite 26: Empfänger- Und Servoanschlüsse
Installation Empfänger- und Servoanschlüsse Schließen Sie den Empfänger und die Servos wie unten gezeigt an. Schließen Sie den Empfänger und die Servos gemäß den "Sicherheitshinweisen für die Installation" auf der nächsten Seite an. Die nachstehende Abbildung ist ein Beispiel dafür. Die Art und Weise, wie der elektronische Fahrten regler mit dem Motor und dem Akkus verbunden wird, hängt von dem verwendeten Fahrten regler ab. -
Seite 27: Vorsichtsmaßnahmen Für Die Installation
Vorsichtsmaßnahmen für die Installation Warnung Empfänger (Empfangsantenne) Schneiden oder bündeln Sie den Empfängerantennendraht nicht. (R404SBS) Bündeln Sie das Empfängerantennenkabel nicht mit dem ESC-Kabel.(R404SBS) Halten Sie die Empfängerantenne mindestens 1 cm von Motor, Batterie und anderen Kabeln entfernt, die starken Strom führen. Verwenden Sie keinen Empfängerantennenhalter aus Metall auf einer Platte aus Metall, Carbon oder einem anderen leitfähigen Material. -
Seite 28: Servoausschlag
Schraube Klappe Senkel-Ösen Chassis / RC- Platte oder Mutter (nach Bedarf) Bringen Sie beim Einbau des Servos immer die Zubehör- Gummidurchführung und die Dichtung bündig am Servo an. Eine schwingungsdämpfende Wirkung wird nicht erzielt, wenn die Gummidichtung und die Dichtung nicht korrekt installiert sind. Warnung Servoausschlag Betreiben Sie jeden Servo über den kompletten Servoweg und stellen Sie sicher, dass das Gestänge nicht verbiegt oder sich löst. -
Seite 29: Menüauswahl
In diesem Abschnitt wird erklärt, wie die LCD Displays zu bedienen sind. Die Jog- Tasten und die DIR/END-Tasten werden zur Bedienung der LCD Displays verwendet. *Sie können von jedem LCD Display zum Startbildschirm zurückkehren, indem Sie die END-Taste GEDRÜCKT halten. Anzeige-Menü-Bildschirm Drücken Drücken und gedrückt halten... -
Seite 30: Jog-Taste/Dir/End-Taste
Trimmsperre den Seiten des Bildschirms zu wechseln. zu aktivieren und den Betrieb der digitalen Trimms des T6PV-Hauptgeräts DT1 bis ● Durch Drücken der END-Taste auf dem Menübild- DT6 zu deaktivieren und DL1 zu wählen. schirm oder einem beliebigen Einstellungsbildschirm wird zum vorherigen Bildschirm zurückgekehrt. -
Seite 31: Funktionsmenü Und Änderung Der Parameter
Funktionsmenü und Änderung der Parameter In jeder Funktion kann der Datenwert erhöh t oder verringert werden. Wählen Sie die Option mit der Navigationstaste aus und drücken Sie die Taste [+] oder [-], um sie einzustellen. Durch gleichzeitiges Drücken der Tasten [+] und [-] wird der Ausgangswert wiederhergestellt. *Das folgende Beispiel zeigt den Endpunktbildschirm. -
Seite 32: Verbindungsmethode Für F-4G-System
Z EVO/MINI-Z EVO2/MINI-Z FHSS angezeigt. Wird dies nicht angezeigt, liegt wahrscheinlich ein Problem vor. Wenden Sie sich an ein Futaba Service Center. Wenn ein Bildschirm auf der "DSP"-Seite angezeigt wird, wird "Display" angezeigt. *Da der mit dem T6PV-Set gelieferte R404SBS (E) -Empfänger das F-4G-System verwendet, muss die Einrichtung des T6PV-Empfängers auf F-4G eingestellt werden. - Seite 33 Bringen Sie den Sender und den Empfänger in einen Abstand von 50 cm zueinander (die Antennen berühren sich nicht) und schalten Sie den Empfänger ein. Wählen Sie [Link] auf dem Bildschirm des Senders T6PV, Sie hören ein Tonsignal und die T6PV geht für 20 Sekunden in den Link-Modus.
- Seite 34 Während des 20-Sekunden-Bindungsvorgangs drücken Sie den Druckschalter des Empfängers für mindestens 2 Sekunden. Die LED blinkt rot und wechselt dann zu einem grün-rot-grünen Dauerlicht. Wenn das T6PV einen Piepton von sich gibt und die Meldung “Verbindung mit dem Empfänger” auf dem Bildschirm erscheint, lassen Sie den Empfängerdruckschalter los. Dies beendet das Lesen der gegenseitigen ID und zeigt die gespeicherte Empfänger-ID-Nummer auf...
- Seite 35 Dieses Handbuch ist eine Kurzanleitung Details der einzelnen Funktionen werden nicht beschrieben. Das vollständige Handbuch und die aktualisierten Inhalte finden Sie auf der Website des Händlers in Ihrem Land zum Download FUTABA CORPORATION 1080 Yabutsuka, Chosei-mura, Chosei-gun, Chiba-ken, 299-4395, Japan TEL: +81-475-32-6051, FAX: +81-475-32-2915 ©FUTABA CORPORATION 2024, 11 (1)
