Wenn eine Micro-SD-Karte im T16IZ-Sender instal-
liert ist, wird ein Ordner namens "Futaba" erstellt. In
diesem Ordner werden Ordner mit den Namen "LOG"
und "MODEL" erstellt. Der Ordner "MODEL" speichert
die Modelldaten und der Ordner "LOG" speichert die
Telemetrieprotokolldaten.
Die auf der Micro-SD-Karte aufgezeichneten Teleme-
trieprotokolldaten können mit einem Software-Tool
(kostenlos auf unsere Homepage herunterladbar) in
das CSV-Format konvertiert werden. Wählen Sie beim
Kopieren oder Verschieben einer Protokolldatei immer
sowohl die FLI- als auch die FLD-Datei aus.

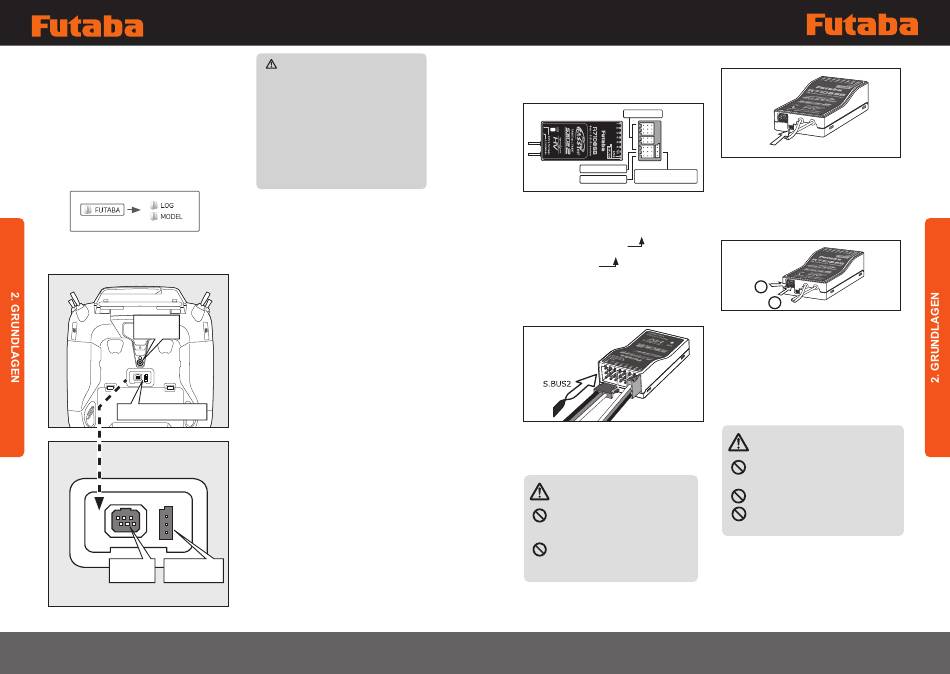

KOPFHÖRERBUCHSE & S.I/F S.BUS ANSCHLUSS
Kopfhörer
Buchse
Gummiabdeckung öffnen
Trainer S.BUS (S.I/F)
Buchse Anschluss
Bedienungsanleitung // Futaba T16IZ
18
ACHTUNG
Der Sender MUSS ausgeschaltet sein,
während die Karte ein- oder ausgebaut
wird. Andernfalls kann es zu Datenverlus-
ten kommen.
Achten Sie auf die korrekte Ausrichtung
der Karte (Kontakte müssen nach unten
zeigen).
Setzen Sie die Speicherkarte keiner
übermäßigen Hitze / Kälte aus. Karte nicht
mechanisch verformen!
KOPFHÖRER-ANSCHLUSS
Die Telemetriedaten können abgehört werden,
durch Anschluss eines Kopfhörers mit 3,5 mm
Klinkenstecker.

TRAINER-ANSCHLUSS

Für Lehrer-Schüler-Betrieb müssen zwei Sender
über das Trainerkabel verbunden werden.
S.BUS/S.BUS2-ANSCHLUSS
Anschluss für die Programmierung von S.BUS/
S.BUS2 Servos und Telemetrie-Sensoren.
EMPFÄNGER R7108SB
Lesen Sie die nachfolgenden Hinweise vor dem
Einsatz des Empfängers aufmerksam durch.
Kanal 1~6
Kanal 7 / Akku
S.BUS2 : Telemetrie Sensoren
Kanal 8 oder S.BUS oder S.BUS2 Equipment
ANSCHLÜSSE
"1 bis 6": Ausgänge für die Kanäle 1 bis 6
" 7/B": Ausgang für Kanal 7 / Empfängerakku
"8 / SB": Ausgang Kanal 8 / S.BUS-Port
[S.BUS Sevo S.BUS Gyro ]
"S.BUS2": Ausgang S.BUS2-Port
[Telemetry Sensor ]
Wenn Sie neun oder mehr Kanäle verwenden,
verwenden Sie die S.BUS-Funktion oder einen
zweiten R7108SB, den Sie mit Ihrem Sender
binden.
STECKER EINSTECKEN
Stecken Sie die Servostecker fest in die Stecker-
leiste, wie dargestellt. Der S.BUS2 Port ist um
90° verdreht.
ACHTUNG
-------------------------------------------------------------
Schließen Sie keine konventionellen Servos
an dem S.BUS2 Ausgang an!
* Digitale Servos die an einem analogen Ausgang ange-
schlossen werden, zeigen keine Funktion.
* Analoge Servos am S.BUS2 Ausgang können irreparabel
zerstört werden
-------------------------------------------------------------
Schließen Sie keine S.BUS Servos und
Kreisel am S.BUS2 Ausgang an.
LED MONITOR
Die LED zeigt den gewählten CH Mode des
Empfängers an.
Bedienungsanleitung // Futaba T16IZ
Link/Mode
MODE TASTER
Verwenden Sie den mitgelieferten kleinen Plastik
Schraubendreher. Der Taster wird auch für die
Auswahl des CH-Mode verwendet.
Der Taster wird NICHT für den Bindungsvorgang
benötigt!
＋
−
EXTERNER SPANNUNGSSENSOR
Über die Anschlussbuchse EXTRA VOLTAGE
kann die aktuelle Spannung des Antriebsakkus
gemessen und übertragen werden. Dazu ist das
optionale Anschlusskabel, 01008070 erforderlich.
Achten Sie beim Anschluss auf die korrekte
Polarität! An dem Anschluss können Spannun-
gen von max. 70V= angeschlossen werden. Zur
Sicherheit ist im Anschlusskabel eine Sicherung
eingebaut.
GEFAHR
-------------------------------------------------------------
Berühren Sie nicht die stromführenden Kabel,
es besteht die Gefahr eines elektrischen
Schlags!
-------------------------------------------------------------
Schließen Sie die beiden Pole nicht kurz!
-------------------------------------------------------------
Achten Sie auf die korrekte Polung!
