Positionieren Des Patienten - Oculus Easyfield C Gebrauchsanweisung

11.1.5

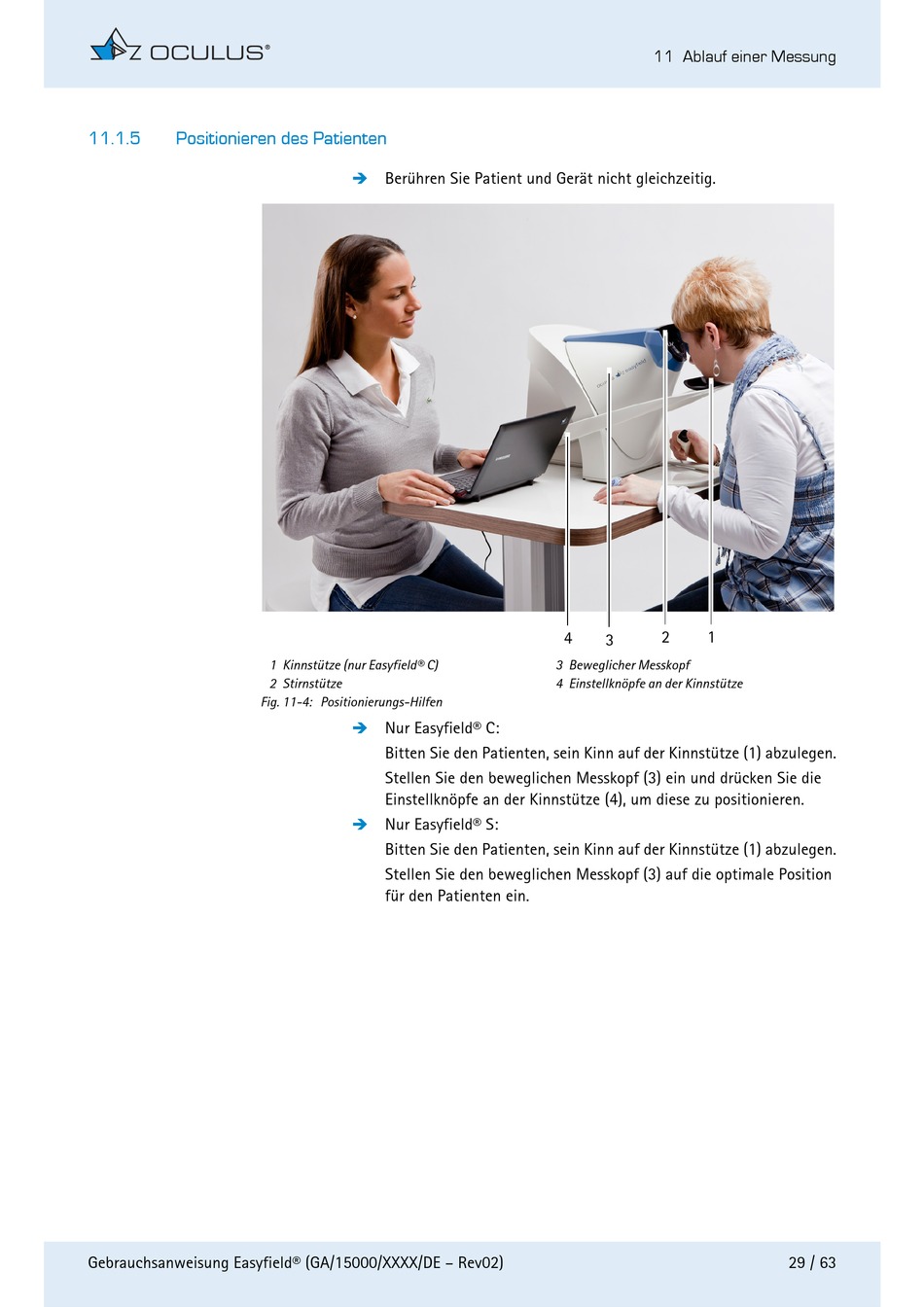

Positionieren des Patienten

Fig. 11-4: Positionierungs-Hilfen
Gebrauchsanweisung Easyfield® (GA/15000/XXXX/DE – Rev02)

Berühren Sie Patient und Gerät nicht gleichzeitig.
1 Kinnstütze (nur Easyfield® C)
2 Stirnstütze

Nur Easyfield® C:
Bitten Sie den Patienten, sein Kinn auf der Kinnstütze (1) abzulegen.
Stellen Sie den beweglichen Messkopf (3) ein und drücken Sie die
Einstellknöpfe an der Kinnstütze (4), um diese zu positionieren.

Nur Easyfield® S:
Bitten Sie den Patienten, sein Kinn auf der Kinnstütze (1) abzulegen.
Stellen Sie den beweglichen Messkopf (3) auf die optimale Position
für den Patienten ein.
11 Ablauf einer Messung
2 1
4
3
3 Beweglicher Messkopf
4 Einstellknöpfe an der Kinnstütze
29 / 63
