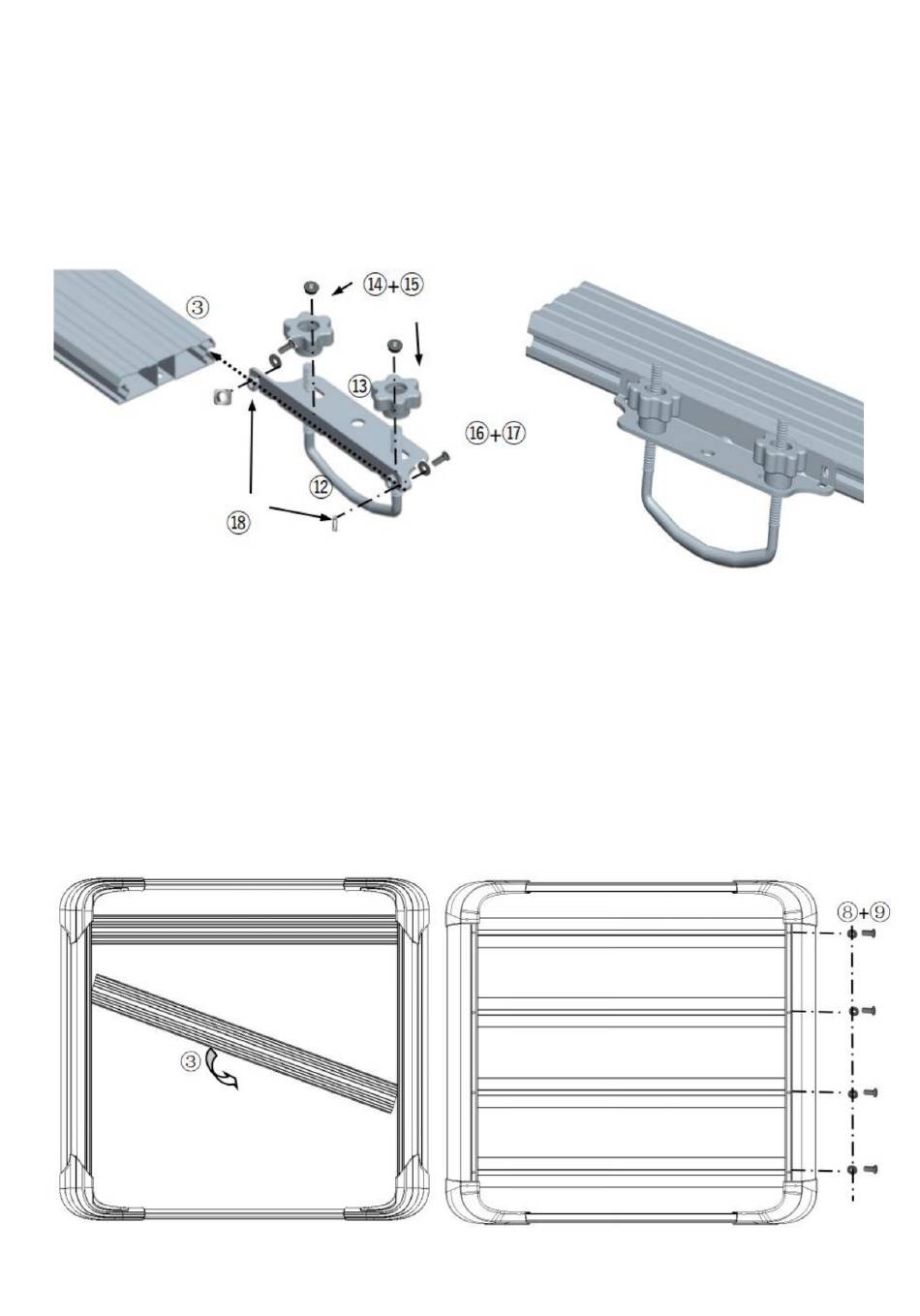

Installatiestap 1: 1.
Monteer de voorste en achterste stangen en de gebogen linker- en rechterstangen samen
met de linker- en rechter kunststof verbindingszittingen en zet ze vast met M6X16
zeskantschroeven (ÿ) en M6X16 afstandhouders (ÿ).
Let op: Draai de schroeven niet te vast! (Zoals afgebeeld)
Installatiestap 2: 1.
Installatie van de U-klem: gebruik M6X10-schroeven (ÿ), M6x16-afstandhouders (ÿ) en M6-
vierkante moeren (ÿ) en de U-klemcombinatie om deze samen te installeren, en vervolgens
de U-klemschroeven (ÿ) en knoppen + M8-moer (ÿ + ÿ) in de gaten van het U-
klemklembord, en installeer tot slot de M6-vierkante moeren in de linker- en
rechterpanelen van beide zijden in de sleuven aan beide zijden en draai de schroeven stevig vast.
(Zoals afgebeeld)
