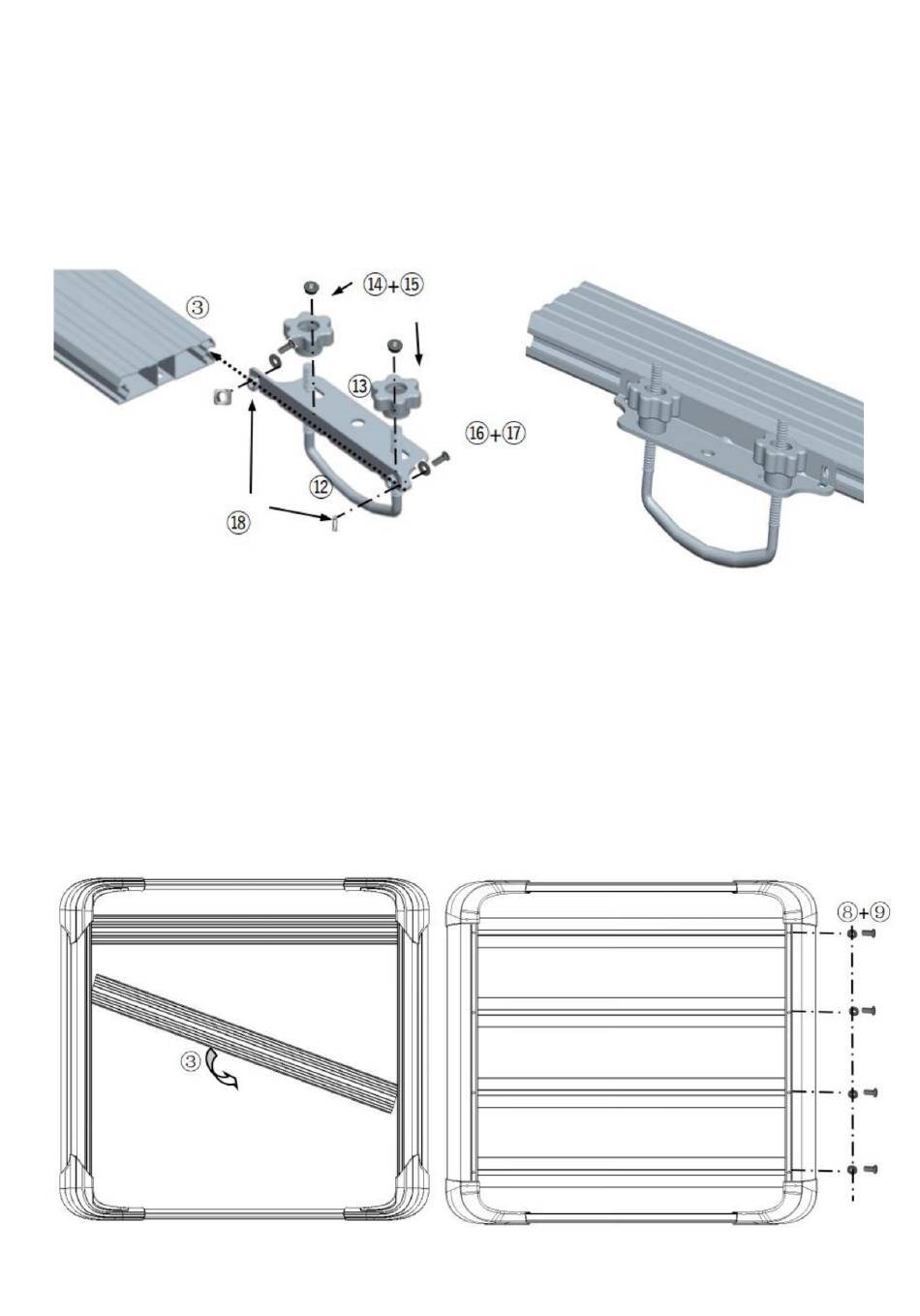

Fase di installazione 1:
1. Installare le barre anteriore e posteriore e le barre curve sinistra e destra insieme alle
sedi di collegamento in plastica sinistra e destra rispettivamente e bloccarle in posizione
con viti esagonali M6X16 (ÿ) e distanziali M6X16 (ÿ).
Nota: non stringere troppo le viti! (Come mostrato nell'immagine)
Fase di installazione 2:
1. Installazione del morsetto a U: utilizzare viti M6X10 (ÿ), distanziali M6x16 (ÿ) e dadi
quadrati M6 (ÿ) e la combinazione del morsetto a U per installare insieme, quindi viti del
morsetto a U (ÿ) e manopole + combinazione dado M8 (ÿ + ÿ) fissate nei fori della
tavoletta del morsetto a U e infine installare i dadi quadrati M6 nei pannelli sinistro e
destro di entrambi i lati delle fessure su entrambi i lati e bloccare saldamente le viti.
(Come mostrato nella foto)
- 5 -
