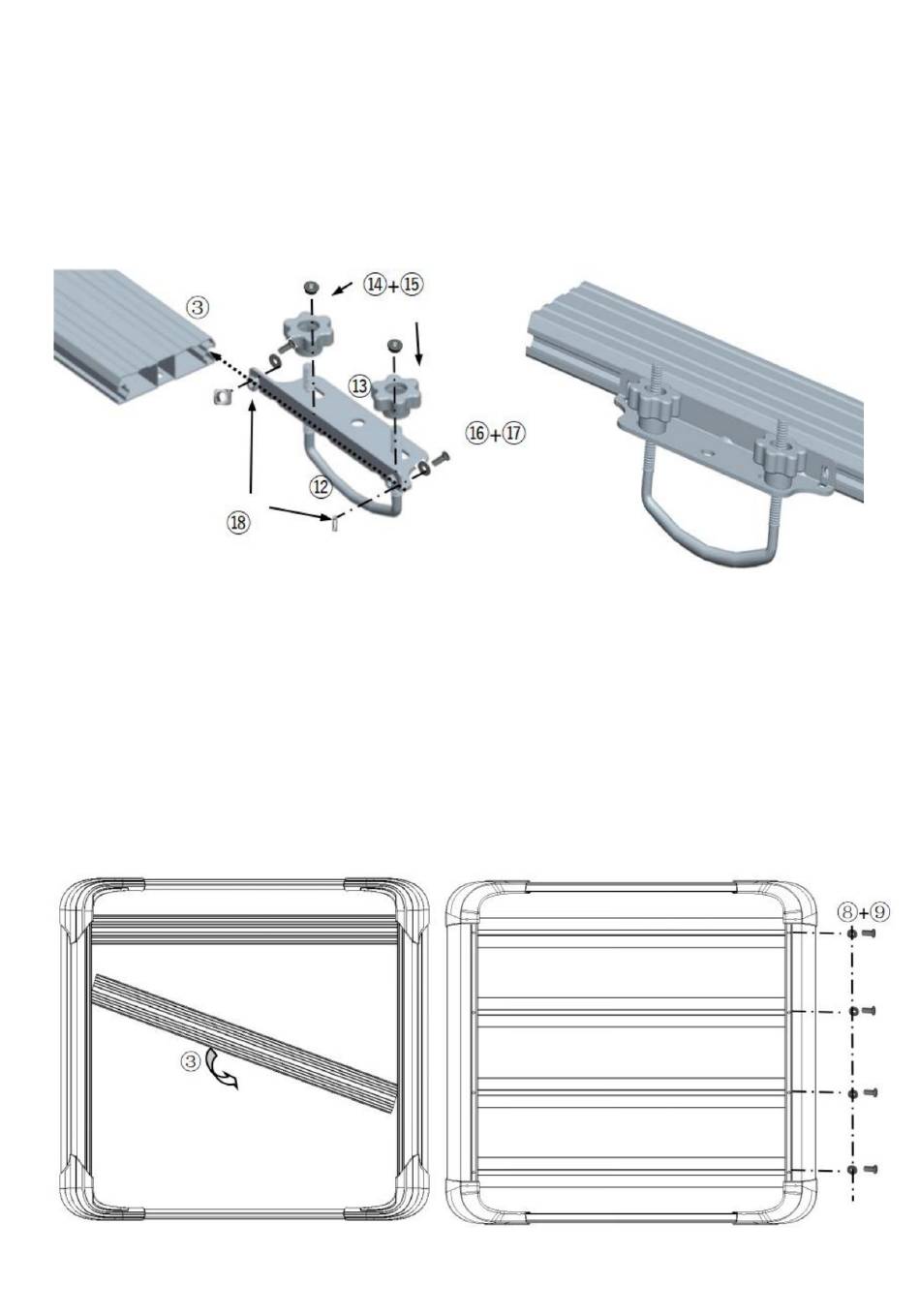

Installationsschritt 1: 1.
Installieren Sie die vorderen und hinteren Stangen und die linken und rechten gebogenen Stangen
jeweils zusammen mit den linken und rechten Kunststoff-Verbindungssitzen und fixieren Sie sie
mit M6x16-Sechskantschrauben (ÿ) und M6x16-Abstandshaltern (ÿ).
Hinweis: Die Schrauben nicht zu fest anziehen! (Wie im Bild gezeigt)
Installationsschritt 2: 1.
Installation der U-Klemme: Verwenden Sie zur gemeinsamen Installation M6 x 10 Schrauben (ÿ),
M6 x 16 Abstandshalter (ÿ) und M6 Vierkantmuttern (ÿ) und die U-Klemmenkombination.
Befestigen Sie dann die U-Klemmenschrauben (ÿ) und die Knöpfe + M8 Mutter (ÿ + ÿ) in
den Löchern der U-Klemmenablage. Installieren Sie abschließend die M6 Vierkantmuttern in
den linken und rechten Platten der Schlitze auf beiden Seiten und ziehen Sie die Schrauben fest an.
(Wie im Bild gezeigt)
