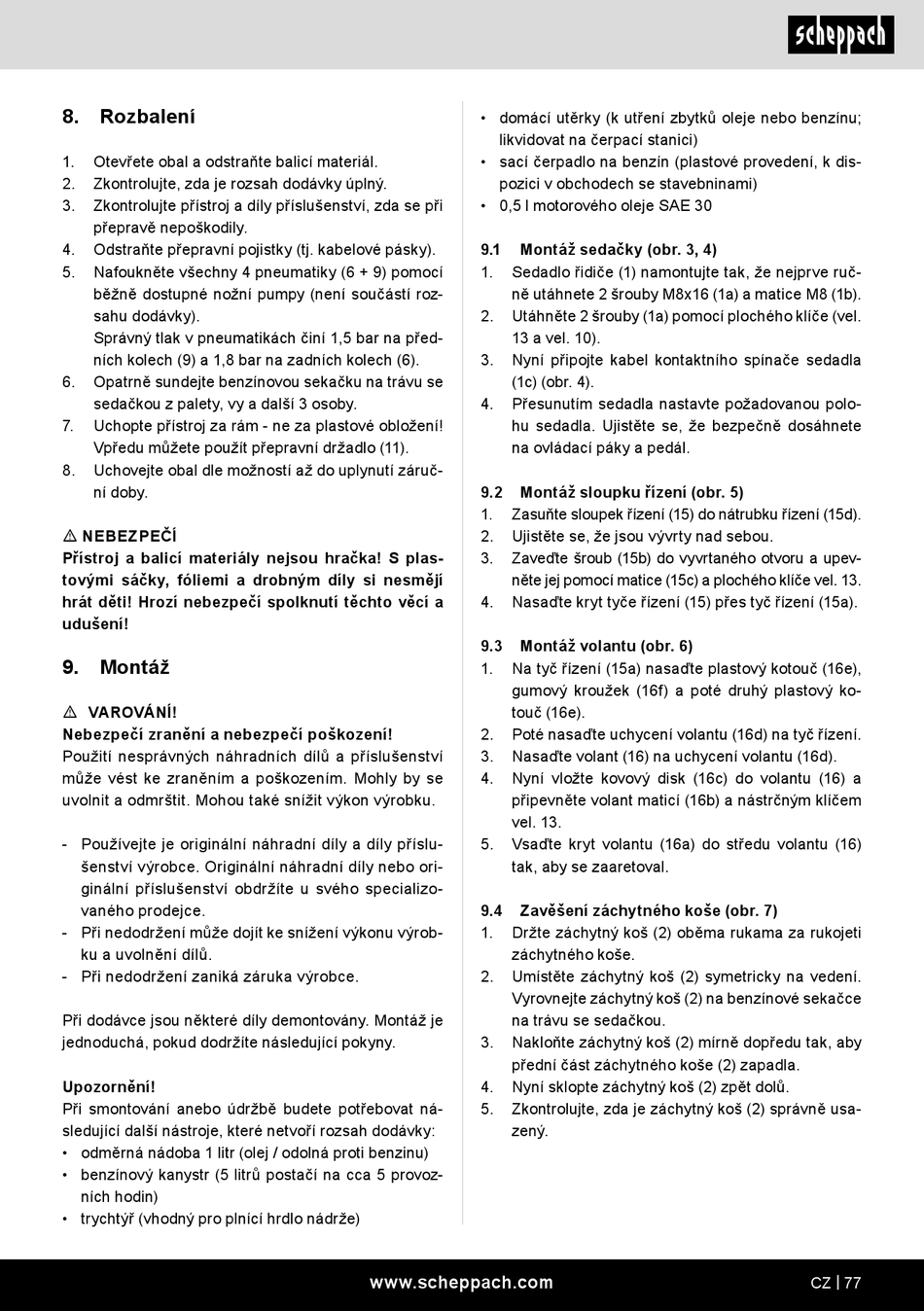

8. Rozbalení
1. Otevřete obal a odstraňte balicí materiál.
2. Zkontrolujte, zda je rozsah dodávky úplný.
3. Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily.
4. Odstraňte přepravní pojistky (tj. kabelové pásky).
5. Nafoukněte všechny 4 pneumatiky (6 + 9) pomocí
běžně dostupné nožní pumpy (není součástí roz-
sahu dodávky).
Správný tlak v pneumatikách činí 1,5 bar na před-
ních kolech (9) a 1,8 bar na zadních kolech (6).
6. Opatrně sundejte benzínovou sekačku na trávu se
sedačkou z palety, vy a další 3 osoby.
7. Uchopte přístroj za rám - ne za plastové obložení!
Vpředu můžete použít přepravní držadlo (11).
8. Uchovejte obal dle možností až do uplynutí záruč-
ní doby.
m NEBEZPEČÍ
Přístroj a balicí materiály nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí a
udušení!
9. Montáž
m VAROVÁNÍ!
Nebezpečí zranění a nebezpečí poškození!
Použití nesprávných náhradních dílů a příslušenství
může vést ke zraněním a poškozením. Mohly by se
uvolnit a odmrštit. Mohou také snížit výkon výrobku.
- Používejte je originální náhradní díly a díly příslu-
šenství výrobce. Originální náhradní díly nebo ori-
ginální příslušenství obdržíte u svého specializo-
vaného prodejce.
- Při nedodržení může dojít ke snížení výkonu výrob-
ku a uvolnění dílů.
- Při nedodržení zaniká záruka výrobce.
Při dodávce jsou některé díly demontovány. Montáž je
jednoduchá, pokud dodržíte následující pokyny.
Upozornění!
Při smontování anebo údržbě budete potřebovat ná-
sledující další nástroje, které netvoří rozsah dodávky:
• odměrná nádoba 1 litr (olej / odolná proti benzinu)
• benzínový kanystr (5 litrů postačí na cca 5 provoz-
ních hodin)
• trychtýř (vhodný pro plnící hrdlo nádrže)
• domácí utěrky (k utření zbytků oleje nebo benzínu;
likvidovat na čerpací stanici)
• sací čerpadlo na benzín (plastové provedení, k dis-
pozici v obchodech se stavebninami)
• 0,5 l motorového oleje SAE 30
9.1 Montáž sedačky (obr. 3, 4)
1. Sedadlo řidiče (1) namontujte tak, že nejprve ruč-
ně utáhnete 2 šrouby M8x16 (1a) a matice M8 (1b).
2. Utáhněte 2 šrouby (1a) pomocí plochého klíče (vel.
13 a vel. 10).
3. Nyní připojte kabel kontaktního spínače sedadla
(1c) (obr. 4).
4. Přesunutím sedadla nastavte požadovanou polo-
hu sedadla. Ujistěte se, že bezpečně dosáhnete
na ovládací páky a pedál.
9.2 Montáž sloupku řízení (obr. 5)
1. Zasuňte sloupek řízení (15) do nátrubku řízení (15d).
2. Ujistěte se, že jsou vývrty nad sebou.
3. Zaveďte šroub (15b) do vyvrtaného otvoru a upev-
něte jej pomocí matice (15c) a plochého klíče vel. 13.
4. Nasaďte kryt tyče řízení (15) přes tyč řízení (15a).
9.3 Montáž volantu (obr. 6)
1. Na tyč řízení (15a) nasaďte plastový kotouč (16e),
gumový kroužek (16f) a poté druhý plastový ko-
touč (16e).
2. Poté nasaďte uchycení volantu (16d) na tyč řízení.
3. Nasaďte volant (16) na uchycení volantu (16d).
4. Nyní vložte kovový disk (16c) do volantu (16) a
připevněte volant maticí (16b) a nástrčným klíčem
vel. 13.
5. Vsaďte kryt volantu (16a) do středu volantu (16)
tak, aby se zaaretoval.
9.4 Zavěšení záchytného koše (obr. 7)
1. Držte záchytný koš (2) oběma rukama za rukojeti
záchytného koše.
2. Umístěte záchytný koš (2) symetricky na vedení.
Vyrovnejte záchytný koš (2) na benzínové sekačce
na trávu se sedačkou.
3. Nakloňte záchytný koš (2) mírně dopředu tak, aby
přední část záchytného koše (2) zapadla.
4. Nyní sklopte záchytný koš (2) zpět dolů.
5. Zkontrolujte, zda je záchytný koš (2) správně usa-
zený.
