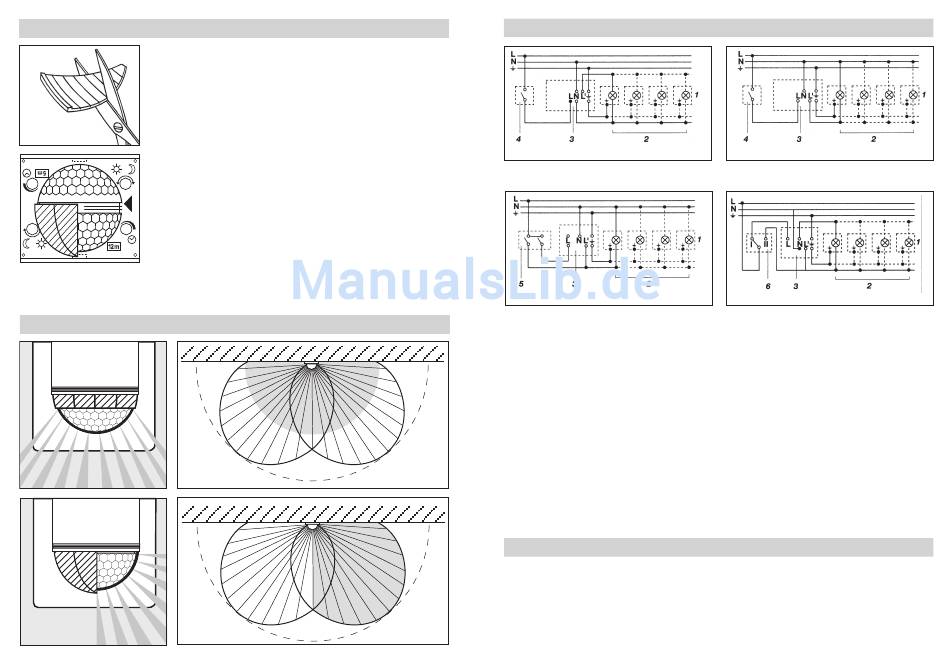

Individuelle Feinjustierung mit Abdeckblenden

Um zusätzliche Bereiche
wie z.B. Gehwege oder
Nachbargrundstücke aus-
zugrenzen oder gezielt zu
überwachen, lässt sich der
Erfassungsbereich durch
Anbringen von Abdeck-
schalen genau einstellen.
Die Abdeckschalen können
entlang der vorgenuteten
Einteilungen in der Senk-
rechten und Waagerechten
getrennt oder mit einer
Schere geschnitten werden.
An der obersten Vertiefung
in der Mitte der Linse kön-
nen sie dann eingehängt
werden. Durch das Auf-
setzen der Designblende
werden sie schließlich
fi xiert.
Beispiele
(Siehe unten: Beispiele zur
Verringerung des Erfas-
sungswinkels sowie zur Re-
duzierung der Reichweite.)
– 8 –

Anschlussbeispiele

1. Leuchte ohne vorhandenen Nullleiter
3. Anschluss über Serienschalter
für Hand- und Automatik-Betrieb
1) z. B. 1 – 4 x 100 W Glühlampen
2) Verbraucher, Beleuchtung max. 1000 W (siehe Technische Daten)
3) Anschlussklemmen des IS 2180-2
4) Hausinterner Schalter
5) Hausinterner Serienschalter, Hand, Automatik
6) Hausinterner Wechselschalter, Automatik, Dauerlicht
Betrieb/Pfl ege
Der Infrarot-Sensor eignet Witterungseinfl üsse können
sich zur automatischen die Funktion des Bewe-
Schaltung von Licht. Für gungsmelders beeinfl ussen.
spezielle Einbruchalarm- Bei starken Windböen,
anlagen ist das Gerät Schnee, Regen, Hagel kann
nicht geeignet, da die es zu einer Fehlauslösung
hierfür vorgeschriebene kommen, da die plötzlichen
Sabotagesicherheit fehlt. Temperaturschwankungen
2. Leuchte mit vorhandenem Nullleiter
4. Anschluss über einen Wechsel-
schalter für Dauerlicht- und Automatik-
Betrieb
Stellung I: Automatik-Betrieb
Stellung II: Hand-Betrieb
Dauerbeleuchtung
Achtung: Ein Ausschalten der Anlage ist
nicht möglich, lediglich der Wahlbetrieb
zwischen Stellung I und Stellung II.
nicht von Wärmequellen
unterschieden werden
können. Die Erfassungslinse
kann bei Verschmutzung mit
einem feuchten Tuch (ohne
Reinigungsmittel) gesäubert
werden.
