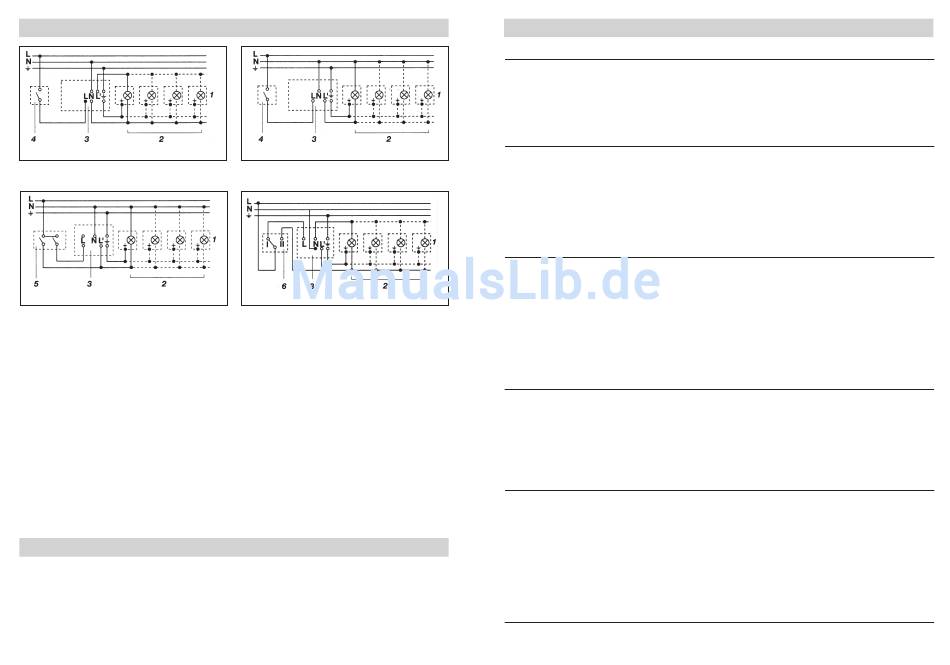

Aansluitvoorbeelden
1. Lamp zonder aanwezige nuldraad
3. Aansluiting via serieschakelaar
voor handmatige schakeling en
automatische werking
1) bij v. 1–4 x 100 W gloeilampen
2) verbruiker, verlichting max. 1000 W (zie technische gegevens)
3) aansluitklemmen van de IS 2180-2
4) schakelaar binnenshuis
5) serieschakelaar binnenshuis, handmatig, automatisch
6) wisselschakelaar binnenshuis, automatisch, permanente verlichting
Gebruik/onderhoud
De infrarood-sensor is ge- ontbreekt. Weersinvloeden
schikt voor het automatisch kunnen de functie van de
schakelen van licht. Voor bewegingsmelder beïnvloe-
speciale inbraakalarmin- den. Bij hevige windvlagen,
stallaties is het apparaat sneeuw, regen of hagel kan
niet geschikt, omdat de een foutieve schakeling
voorgeschreven sabotage- voorkomen, omdat de plot-
beveiliging hiervoor selinge temperatuurver-
2. Lamp met aanwezige nuldraad
4. Aansluiting via een wisselschakelaar
voor permanente verlichting en auto-
matische werking
Stand I: automatische werking
Stand II: handmatige schakeling voor
permanente verlichting
Opgelet: Uitschakelen van de installatie
is niet mogelij k, alleen de keuze tussen
stand I en II.
schillen niet van warmte-
bronnen onderscheiden
kunnen worden. De regis-
tratielens kan bij vervuiling
met een vochtige doek
(zonder schoonmaakmid-
del) worden gereinigd.
– 36 –
Storingen
Storing Oorzaak
a
IS 2180-2 zonder spanning zekering defect,
niet ingeschakeld
a
kortsluiting
a
netschakelaar UIT
a
IS 2180-2 schakelt niet aan bij daglicht, lichtinstelling
staat op schemerstand
a
gloeilamp defect
a
netschakelaar UIT
a
zekering defect
a
registratiebereik niet
gericht ingesteld
a
IS 2180-2 schakelt niet uit permanente beweging in
het registratiebereik
a
de ingeschakelde lamp
is in het registratiebereik
en gaat door tempera-
tuurswisseling opnieuw
aan
a
de serieschakelaar
binnenshuis staat op
permanente verlichting
a
IS 2180-2 schakelt steeds de ingeschakelde lamp
AAN/UIT is in het registratiebereik
a
bewegende dieren in het
registratiebereik
a
warmtebron (bij v. afzuig-
kap) in het registratie-
bereik
a
IS 2180-2 schakelt wind beweegt bomen en
ongewenst aan struiken in het registra-
tiebereik
a
registratie van auto's op
straat
a
plotselinge verandering
van temperatuur door
weersomstandigheden
(wind, regen, sneeuw) of
luchtafvoer van ventila-
toren of open ramen
Oplossing
a
nieuwe zekering, net-
schakelaar inschakelen,
leiding testen met
spanningstester
a
aansluitingen controleren
a
inschakelen
a
opnieuw instellen
a
gloeilamp verwisselen
a
inschakelen
a
nieuwe zekering,
eventueel aansluiting
controleren
a
opnieuw instellen
a
bereik controleren en
eventueel opnieuw
instellen, resp. afdekken
a
bereik veranderen of
afdekken
a
serieschakelaar staat
op automaat
a
bereik veranderen
of afdekken, afstand
vergroten
a
bereik veranderen of
afdekken
a
bereik veranderen of
afdekken
a
bereik met afdekplaatjes
veranderen
a
bereik met afdekplaatjes
veranderen
a
bereik veranderen,
andere montageplaats
kiezen
