b) Laitteen syöttöjohdon kirjaimella merkittyyn liitti-
liittäminen meen. Suojamaajohdin kyt-
Syöttöjohtona käytetään ketään erikseen merkittyyn
myös 2-3-napaista kaapelia. suojamaan ruuviliittimeen
Laitteen virrallinen johdin ( ). 7. Ruuvaa kotelo kiinni
asennetaan L' merkittyyn ja liitä. 8. Pistä linssi pai-
liittimeen. Nollajohdin kytke- koilleen (toimintaetäisyys
tään yhdessä verkkojohdon joko enint. 5 m tai 12 m) ks.
nollajohtimen kanssa N luku Toimintaalueen säätö.

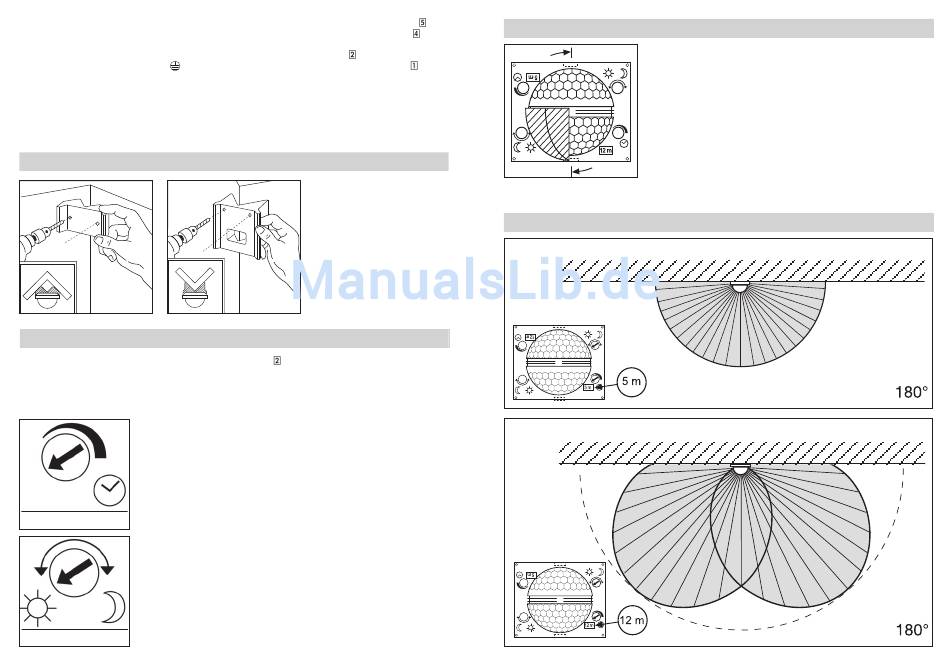

Kulmaseinäpitimen asennus
Toiminta
Laite voidaan ottaa käyttöön,
paikoilleen. Suojuksen
kun tunnistin on liitetty, kote-
takana on kaksi säätömah-
lo on suljettu ja linssi asetettu
dollisuutta.
Kytkentäajan asetus
Valaisimen kytkentäaika voi-
daan asettaa portaattomas-
ti n. 10 sekunnin - enint.
15 minuutin välille. Kun sää-
din käännetään sen va-
sempaan ääriasentoon, on
asetettu lyhin mahdollinen
aika (n. 10 s). Kun säädin
10 s -15 min.
käännetään sen oikeaan
Hämäräkytkimen säätö
(Kytkeytymiskynnys)
Valaisimen haluttu kyt-
keytymiskynnys voidaan
säätää portaattomasti n.
2 luksin – 2000 luksin välille.
Kun säädin käännetään
sen vasemmanpuoleiseen
ääriasentoon, valaisin on
2 - 2000 luksia
asetettu n. 2000 luksin
9. Aseta kytkentäaika
säädä hämäräkytkin
luku "Toiminta"). 10. Pistä
suojus paikoilleen ja var-
mista lukitusruuvilla
tonta irrottamista vastaan.
Tärkeää: väärät liitännät
voivat vaurioittaa laitetta.
IS 2180-2 on helppo kiin-
nittää sen mukana toimite-
tuilla kulmaseinäpidikkeillä
sisä- ja ulkokulmiin. Poraa
reiät käyttäen apunasi
kulmaseinäpidikettä. Saat
näin asetettua porausreiän
oikeaan kulmaan ja kulma-
seinäpidikkeen asennus on
helppoa.
Tärkeää: Aseta kytkentäai-
ka ja säädä hämäräkytkin
vain, kun linssi on paikoil-
laan.
ääriasentoon, on säädetty
pisin mahdollinen kytkentä-
aika (n. 15 min). Valaisimen
kytkentäaika kannattaa
asettaa pienimmäksi mah-
dolliseksi toiminta-alueen
asetuksen ja toiminnan
testauksen ajaksi.
päiväkäyttöön. Kun säädin
käännetään sen oikeanpuo-
leiseen ääriasentoon, valai-
sin on asetettu n. 2 luksin
yökäyttöön. Säätimen on
oltava vasemmanpuolei-
sessa ääriasennossa, kun
toiminta-alue säädetään ja
toimintatestaus suoritetaan
päivänvalossa.
– 78 –
ja
Toiminta-alueen perusasetukset
(ks.
taha-
Esimerkkejä
IS 2180-2:n linssi on va- (12 m tai 5 m) voidaan tar-
rustettu kahdella reagointi- kistaa oikeasta alareunasta.
alueella. Toisella puoliskolla Linssi voidaan irrottaa
saadaan aikaan enint. 5 met- sivuttain ruuvimeisselillä ja
rin toimintaetäisyys, toisella asettaa paikoilleen halutun
puoliskolla enintään 12 met- toimintaetäisyyden mukai-
rin toimintaetäisyys (kun sesti.
asennuskorkeus on 2 m).
Kun linssi on asennettu
paikoilleen (kiinnitä linssi
sitä varten olevaan ohjai-
meen), valittu suurin mah-
dollinen toimintaetäisyys
