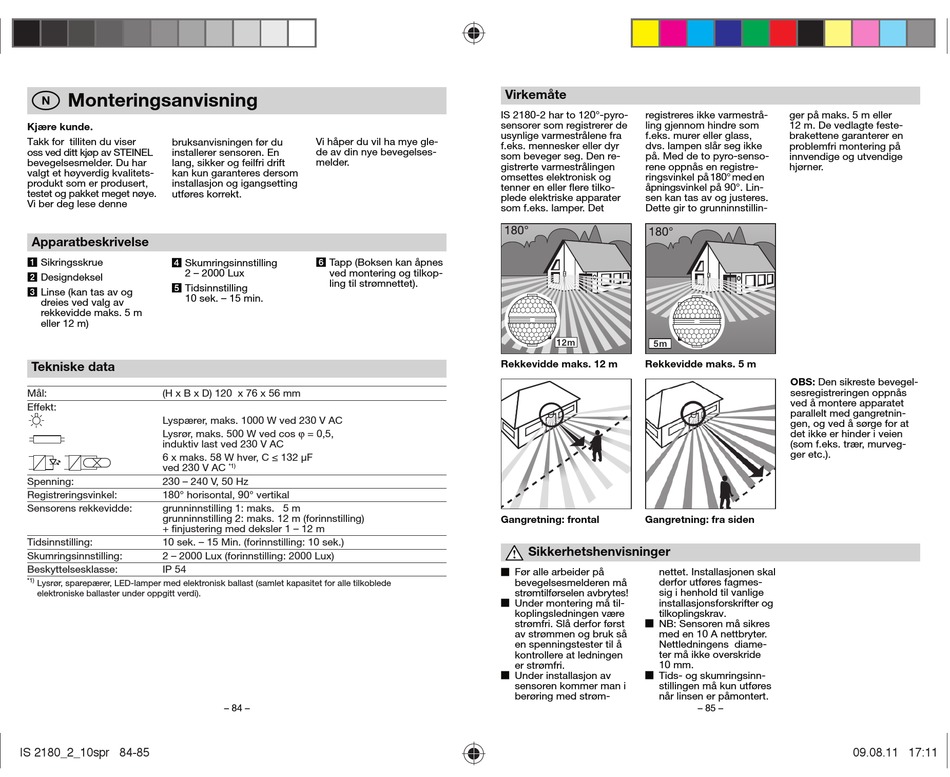

Monteringsanvisning

Kjære kunde.
Takk for tilliten du viser bruksanvisningen før du
oss ved ditt kjøp av STEINEL
installerer sensoren. En
bevegelsesmelder. Du har lang, sikker og feilfri drift
valgt et høyverdig kvalitets-
kan kun garanteres dersom
produkt som er produsert, installasjon og igangsetting
testet og pakket meget nøye. utføres korrekt.
Vi ber deg lese denne
Apparatbeskrivelse
Sikringsskrue Skumringsinnstilling
2 – 2000 Lux
Designdeksel
Tidsinnstilling
Linse (kan tas av og
10 sek. – 15 min.
dreies ved valg av
rekkevidde maks. 5 m
eller 12 m)
Tekniske data
Mål: (H x B x D) 120 x 76 x 56 mm
Effekt:
Lyspærer, maks. 1000 W ved 230 V AC
Lysrør, maks. 500 W ved cos ϕ = 0,5,
induktiv last ved 230 V AC
6 x maks. 58 W hver, C ≤ 132 μF
ved 230 V AC
Spenning: 230 – 240 V, 50 Hz
Registreringsvinkel: 180° horisontal, 90° vertikal
Sensorens rekkevidde: grunninnstilling 1: maks. 5 m
grunninnstilling 2: maks. 12 m (forinnstilling)
+ fi njustering med deksler 1 – 12 m
Tidsinnstilling: 10 sek. – 15 Min. (forinnstilling: 10 sek.)
Skumringsinnstilling: 2 – 2000 Lux (forinnstilling: 2000 Lux)
Beskyttelsesklasse: IP 54
*1)
Lysrør, sparepærer, LED-lamper med elektronisk ballast (samlet kapasitet for alle tilkoblede
elektroniske ballaster under oppgitt verdi).
Vi håper du vil ha mye gle-
de av din nye bevegelses-
melder.
Tapp (Boksen kan åpnes
ved montering og tilkop-
ling til strømnettet).
*1)
– 84 –
Virkemåte
IS 2180-2 har to 120°-pyro- registreres ikke varmestrå-
sensorer som registrerer de ling gjennom hindre som
usynlige varmestrålene fra f.eks. murer eller glass,
f.eks. mennesker eller dyr dvs. lampen slår seg ikke
som beveger seg. Den re- på. Med de to pyro-senso-
gistrerte varmestrålingen rene oppnås en registre-
omsettes elektronisk og ringsvinkel på 180° med en
tenner en eller fl ere tilko- åpningsvinkel på 90°. Lin-
plede elektriske apparater sen kan tas av og justeres.
som f.eks. lamper. Det Dette gir to grunninnstillin-
Rekkevidde maks. 12 m Rekkevidde maks. 5 m
Gangretning: frontal Gangretning: fra siden
Sikkerhetshenvisninger
a
Før alle arbeider på nettet. Installasjonen skal
derfor utføres fagmes-
bevegelsesmelderen må
strømtilførselen avbrytes! sig i henhold til vanlige
a
Under montering må til- installasjonsforskrifter og
koplingsledningen være tilkoplingskrav.
a
strømfri. Slå derfor først NB: Sensoren må sikres
med en 10 A nettbryter.
av strømmen og bruk så
en spenningstester til å Nettledningens diame-
kontrollere at ledningen ter må ikke overskride
er strømfri. 10 mm.
a
a
Under installasjon av Tids- og skumringsinn-
sensoren kommer man i stillingen må kun utføres
berøring med strøm- når linsen er påmontert.
ger på maks. 5 m eller
12 m. De vedlagte feste-
brakettene garanterer en
problemfri montering på
innvendige og utvendige
hjørner.
OBS: Den sikreste bevegel-
sesregistreringen oppnås
ved å montere apparatet
parallelt med gangretnin-
gen, og ved å sørge for at
det ikke er hinder i veien
(som f.eks. trær, murveg-
ger etc.).
