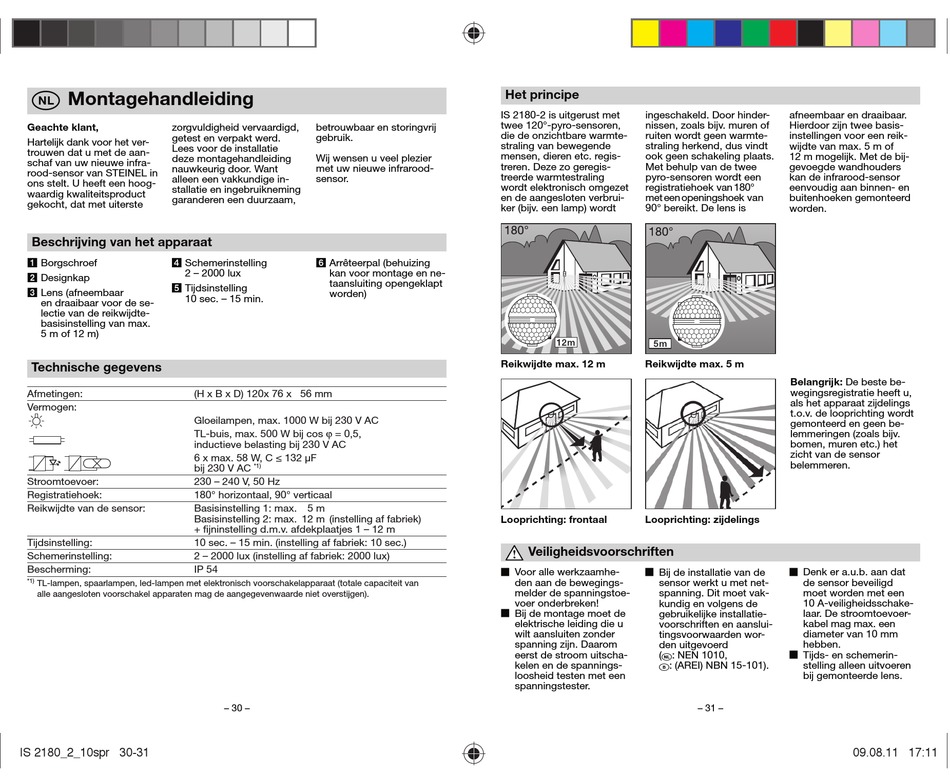

Montagehandleiding

Geachte klant, zorgvuldigheid vervaardigd,
getest en verpakt werd.
Hartelij k dank voor het ver-
Lees voor de installatie
trouwen dat u met de aan-
deze montagehandleiding
schaf van uw nieuwe infra-
nauwkeurig door. Want
rood-sensor van STEINEL in
alleen een vakkundige in-
ons stelt. U heeft een hoog-
stallatie en ingebruikneming
waardig kwaliteitsproduct
garanderen een duurzaam,
gekocht, dat met uiterste
Beschrij ving van het apparaat
Borgschroef
Schemerinstelling
2 – 2000 lux
Designkap
Tij dsinstelling
Lens (afneembaar
10 sec. – 15 min.
en draaibaar voor de se-
lectie van de reikwij dte-
basisinstelling van max.
5 m of 12 m)
Technische gegevens
Afmetingen: (H x B x D) 120 x 76 x 56 mm
Vermogen:
Gloeilampen, max. 1000 W bij 230 V AC
TL-buis, max. 500 W bij cos ϕ = 0,5,
inductieve belasting bij 230 V AC
6 x max. 58 W, C ≤ 132 μF
bij 230 V AC
Stroomtoevoer: 230 – 240 V, 50 Hz
Registratiehoek: 180° horizontaal, 90° verticaal
Reikwij dte van de sensor: Basisinstelling 1: max. 5 m
Basisinstelling 2: max. 12 m (instelling af fabriek)
+ fi jninstelling d.m.v. afdekplaatjes 1 – 12 m
Tij dsinstelling: 10 sec. – 15 min. (instelling af fabriek: 10 sec.)
Schemerinstelling: 2 – 2000 lux (instelling af fabriek: 2000 lux)
Bescherming: IP 54
*1)
TL-lampen, spaarlampen, led-lampen met elektronisch voorschakelapparaat (totale capaciteit van
alle aangesloten voorschakel apparaten mag de aangegevenwaarde niet overstij gen).
betrouwbaar en storingvrij
gebruik.
Wij wensen u veel plezier
met uw nieuwe infrarood-
sensor.
Arrêteerpal (behuizing
kan voor montage en ne-
taansluiting opengeklapt
worden)
*1)
– 30 –
Het principe
IS 2180-2 is uitgerust met ingeschakeld. Door hinder-
twee 120°-pyro-sensoren, nissen, zoals bij v. muren of
die de onzichtbare warmte- ruiten wordt geen warmte-
straling van bewegende straling herkend, dus vindt
mensen, dieren etc. regis- ook geen schakeling plaats.
treren. Deze zo geregis- Met behulp van de twee
treerde warmtestraling pyro-sensoren wordt een
wordt elektronisch omgezet registratiehoek van 180°
en de aangesloten verbrui- met een openingshoek van
ker (bij v. een lamp) wordt 90° bereikt. De lens is
Reikwij dte max. 12 m Reikwij dte max. 5 m
Looprichting: frontaal Looprichting: zij delings
Veiligheidsvoorschriften
a a
Voor alle werkzaamhe- Bij de installatie van de
den aan de bewegings- sensor werkt u met net-
melder de spanningstoe-
spanning. Dit moet vak-
voer onderbreken! kundig en volgens de
a
Bij de montage moet de
gebruikelij ke installatie-
elektrische leiding die u voorschriften en aanslui-
wilt aansluiten zonder tingsvoorwaarden wor-
spanning zij n. Daarom
den uitgevoerd
eerst de stroom uitscha- ( : NEN 1010,
B: (AREI) NBN 15-101).
kelen en de spannings-
loosheid testen met een
spanningstester.
afneembaar en draaibaar.
Hierdoor zij n twee basis-
instellingen voor een reik-
wij dte van max. 5 m of
12 m mogelij k. Met de bij -
gevoegde wandhouders
kan de infrarood-sensor
eenvoudig aan binnen- en
buitenhoeken gemonteerd
worden.
Belangrij k: De beste be-
wegingsregistratie heeft u,
als het apparaat zij delings
t.o.v. de looprichting wordt
gemonteerd en geen be-
lemmeringen (zoals bij v.
bomen, muren etc.) het
zicht van de sensor
belemmeren.
a
Denk er a.u.b. aan dat
de sensor beveiligd
moet worden met een
10 A-veiligheidsschake-
laar. De stroomtoevoer-
kabel mag max. een
diameter van 10 mm
hebben.
a
Tij ds- en schemerin-
stelling alleen uitvoeren
bij gemonteerde lens.
– 31 –
