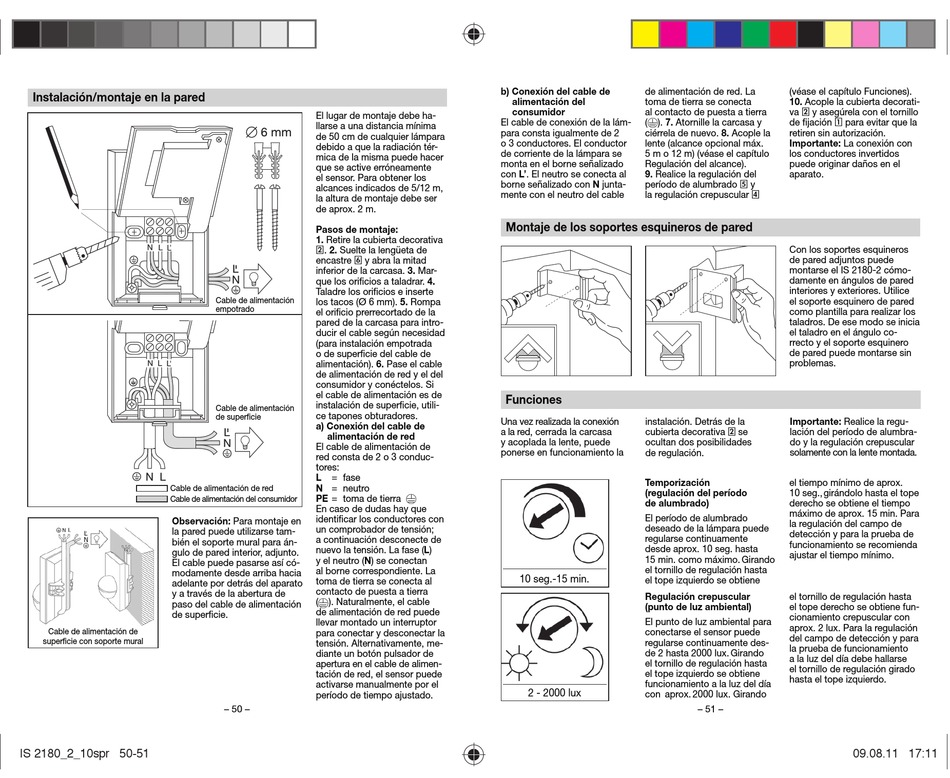

STEINEL IS 2180-2 Bedienungsanleitung Seite 26

Instalación/montaje en la pared
Cable de alimentación de red
Cable de alimentación del consumidor
Observación: Para montaje en
la pared puede utilizarse tam-
bién el soporte mural para án-
gulo de pared interior, adjunto.
El cable puede pasarse así có-
modamente desde arriba hacia
adelante por detrás del aparato
y a través de la abertura de
paso del cable de alimentación
de superfi cie.
Cable de alimentación de
superfi cie con soporte mural
El lugar de montaje debe ha-
llarse a una distancia mínima
de 50 cm de cualquier lámpara
debido a que la radiación tér-
mica de la misma puede hacer
que se active erróneamente
el sensor. Para obtener los
alcances indicados de 5/12 m,
la altura de montaje debe ser
de aprox. 2 m.
Pasos de montaje:
1. Retire la cubierta decorativa
. 2. Suelte la lengüeta de
encastre y abra la mitad
inferior de la carcasa. 3. Mar-
que los orifi cios a taladrar. 4.
Taladre los orifi cios e inserte
Cable de alimentación
los tacos (Ø 6 mm). 5. Rompa
empotrado
el orifi cio prerrecortado de la
pared de la carcasa para intro-
ducir el cable según necesidad
(para instalación empotrada
o de superfi cie del cable de
alimentación). 6. Pase el cable
de alimentación de red y el del
consumidor y conéctelos. Si
el cable de alimentación es de
instalación de superfi cie, utili-
Cable de alimentación
ce tapones obturadores.
de superfi cie
a) Conexión del cable de
alimentación de red
El cable de alimentación de
red consta de 2 o 3 conduc-
tores:
L = fase
N = neutro
PE = toma de tierra
En caso de dudas hay que
identifi car los conductores con
un comprobador de tensión;
a continuación desconecte de
nuevo la tensión. La fase (L)
y el neutro (N) se conectan
al borne correspondiente. La
toma de tierra se conecta al
contacto de puesta a tierra
( ). Naturalmente, el cable
de alimentación de red puede
llevar montado un interruptor
para conectar y desconectar la
tensión. Alternativamente, me-
diante un botón pulsador de
apertura en el cable de alimen-
tación de red, el sensor puede
activarse manualmente por el
período de tiempo ajustado.
– 50 –
b) Conexión del cable de de alimentación de red. La
alimentación del toma de tierra se conecta
consumidor al contacto de puesta a tierra
El cable de conexión de la lám- ( ). 7. Atornille la carcasa y
para consta igualmente de 2 ciérrela de nuevo. 8. Acople la
o 3 conductores. El conductor lente (alcance opcional máx.
de corriente de la lámpara se 5 m o 12 m) (véase el capítulo
monta en el borne señalizado Regulación del alcance).
con L'. El neutro se conecta al 9. Realice la regulación del
borne señalizado con N junta- período de alumbrado
mente con el neutro del cable la regulación crepuscular
Montaje de los soportes esquineros de pared
Funciones
Una vez realizada la conexión instalación. Detrás de la
a la red, cerrada la carcasa cubierta decorativa
y acoplada la lente, puede ocultan dos posibilidades
ponerse en funcionamiento la
de regulación.
Temporización
(regulación del período
de alumbrado)
El período de alumbrado
deseado de la lámpara puede
regularse continuamente
desde aprox. 10 seg. hasta
15 min. como máximo. Girando
el tornillo de regulación hasta
10 seg.-15 min.
el tope izquierdo se obtiene
Regulación crepuscular
(punto de luz ambiental)
El punto de luz ambiental para
conectarse el sensor puede
regularse continuamente des-
de 2 hasta 2000 lux. Girando
el tornillo de regulación hasta
el tope izquierdo se obtiene
funcionamiento a la luz del día
2 - 2000 lux
con aprox. 2000 lux. Girando
(véase el capítulo Funciones).
10. Acople la cubierta decorati-
va y asegúrela con el tornillo
de fi jación para evitar que la
retiren sin autorización.
Importante: La conexión con
los conductores invertidos
puede originar daños en el
aparato.
y
Con los soportes esquineros
de pared adjuntos puede
montarse el IS 2180-2 cómo-
damente en ángulos de pared
interiores y exteriores. Utilice
el soporte esquinero de pared
como plantilla para realizar los
taladros. De ese modo se inicia
el taladro en el ángulo co-
rrecto y el soporte esquinero
de pared puede montarse sin
problemas.
Importante: Realice la regu-
se lación del período de alumbra-
do y la regulación crepuscular
solamente con la lente montada.
el tiempo mínimo de aprox.
10 seg., girándolo hasta el tope
derecho se obtiene el tiempo
máximo de aprox. 15 min. Para
la regulación del campo de
detección y para la prueba de
funcionamiento se recomienda
ajustar el tiempo mínimo.
el tornillo de regulación hasta
el tope derecho se obtiene fun-
cionamiento crepuscular con
aprox. 2 lux. Para la regulación
del campo de detección y para
la prueba de funcionamiento
a la luz del día debe hallarse
el tornillo de regulación girado
hasta el tope izquierdo.
