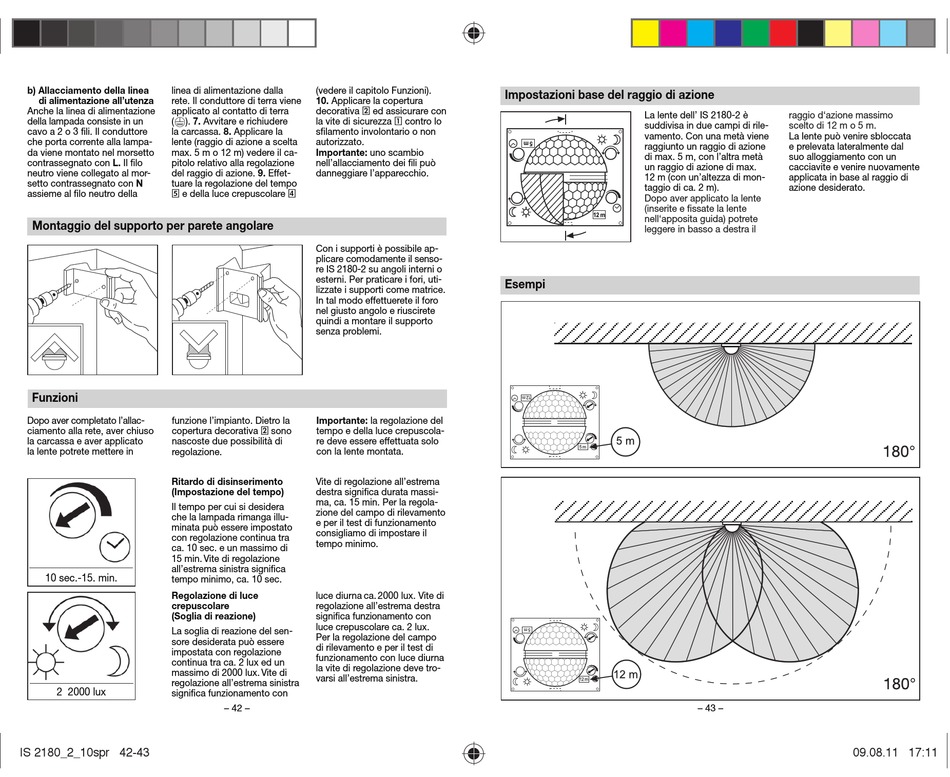

STEINEL IS 2180-2 Bedienungsanleitung Seite 22

b) Allacciamento della linea linea di alimentazione dalla
di alimentazione all'utenza rete. Il conduttore di terra viene
Anche la linea di alimentazione applicato al contatto di terra
della lampada consiste in un ( ). 7. Avvitare e richiudere
cavo a 2 o 3 fi li. Il conduttore la carcassa. 8. Applicare la
che porta corrente alla lampa- lente (raggio di azione a scelta
da viene montato nel morsetto max. 5 m o 12 m) vedere il ca-
contrassegnato con L. Il fi lo pitolo relativo alla regolazione
neutro viene collegato al mor- del raggio di azione. 9. Effet-
setto contrassegnato con N tuare la regolazione del tempo
assieme al fi lo neutro della e della luce crepuscolare
Montaggio del supporto per parete angolare
Funzioni
Dopo aver completato l'allac- funzione l'impianto. Dietro la
ciamento alla rete, aver chiuso copertura decorativa
la carcassa e aver applicato nascoste due possibilità di
la lente potrete mettere in
regolazione.
Ritardo di disinserimento
(Impostazione del tempo)
Il tempo per cui si desidera
che la lampada rimanga illu-
minata può essere impostato
con regolazione continua tra
ca. 10 sec. e un massimo di
15 min. Vite di regolazione
all'estrema sinistra signifi ca
10 sec.-15. min.
tempo minimo, ca. 10 sec.
Regolazione di luce
crepuscolare
(Soglia di reazione)
La soglia di reazione del sen-
sore desiderata può essere
impostata con regolazione
continua tra ca. 2 lux ed un
massimo di 2000 lux. Vite di
regolazione all'estrema sinistra
2 2000 lux
signifi ca funzionamento con
(vedere il capitolo Funzioni).
10. Applicare la copertura
decorativa ed assicurare con
la vite di sicurezza
sfi lamento involontario o non
autorizzato.
Importante: uno scambio
nell'allacciamento dei fi li può
danneggiare l'apparecchio.
Con i supporti è possibile ap-
plicare comodamente il senso-
re IS 2180-2 su angoli interni o
esterni. Per praticare i fori, uti-
lizzate i supporti come matrice.
In tal modo effettuerete il foro
nel giusto angolo e riuscirete
quindi a montare il supporto
senza problemi.
Importante: la regolazione del
sono tempo e della luce crepuscola-
re deve essere effettuata solo
con la lente montata.
Vite di regolazione all'estrema
destra signifi ca durata massi-
ma, ca. 15 min. Per la regola-
zione del campo di rilevamento
e per il test di funzionamento
consigliamo di impostare il
tempo minimo.
luce diurna ca. 2000 lux. Vite di
regolazione all'estrema destra
signifi ca funzionamento con
luce crepuscolare ca. 2 lux.
Per la regolazione del campo
di rilevamento e per il test di
funzionamento con luce diurna
la vite di regolazione deve tro-
varsi all'estrema sinistra.
– 42 –
Impostazioni base del raggio di azione
contro lo
Esempi
La lente dell' IS 2180-2 è raggio d'azione massimo
suddivisa in due campi di rile- scelto di 12 m o 5 m.
vamento. Con una metà viene La lente può venire sbloccata
raggiunto un raggio di azione e prelevata lateralmente dal
di max. 5 m, con l'altra metà suo alloggiamento con un
un raggio di azione di max. cacciavite e venire nuovamente
12 m (con un'altezza di mon- applicata in base al raggio di
taggio di ca. 2 m). azione desiderato.
Dopo aver applicato la lente
(inserite e fi ssate la lente
nell'apposita guida) potrete
leggere in basso a destra il
