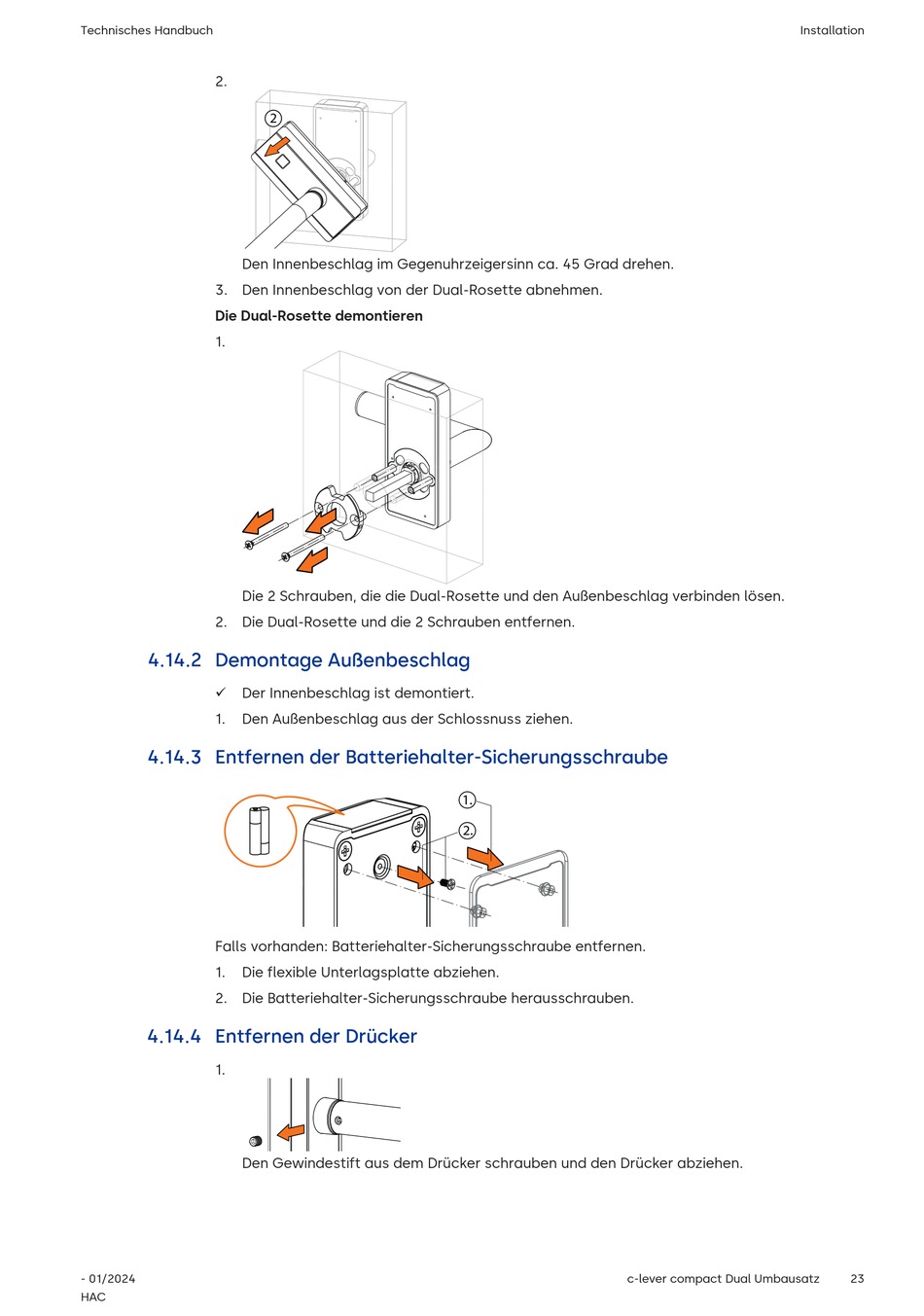

Technisches Handbuch
2.
Den Innenbeschlag im Gegenuhrzeigersinn ca. 45 Grad drehen.
3. Den Innenbeschlag von der Dual-Rosette abnehmen.
Die Dual-Rosette demontieren
1.
Die 2 Schrauben, die die Dual-Rosette und den Außenbeschlag verbinden lösen.
2. Die Dual-Rosette und die 2 Schrauben entfernen.
4.14.2 Demontage Außenbeschlag
Der Innenbeschlag ist demontiert.
ü
1.
Den Außenbeschlag aus der Schlossnuss ziehen.
4.14.3 Entfernen der Batteriehalter-Sicherungsschraube
Falls vorhanden: Batteriehalter-Sicherungsschraube entfernen.
1.
Die flexible Unterlagsplatte abziehen.
2. Die Batteriehalter-Sicherungsschraube herausschrauben.
4.14.4 Entfernen der Drücker
1.
Den Gewindestift aus dem Drücker schrauben und den Drücker abziehen.
- 01/2024
HAC
2
1.
2.
c-lever compact Dual Umbausatz
Installation
