Installation

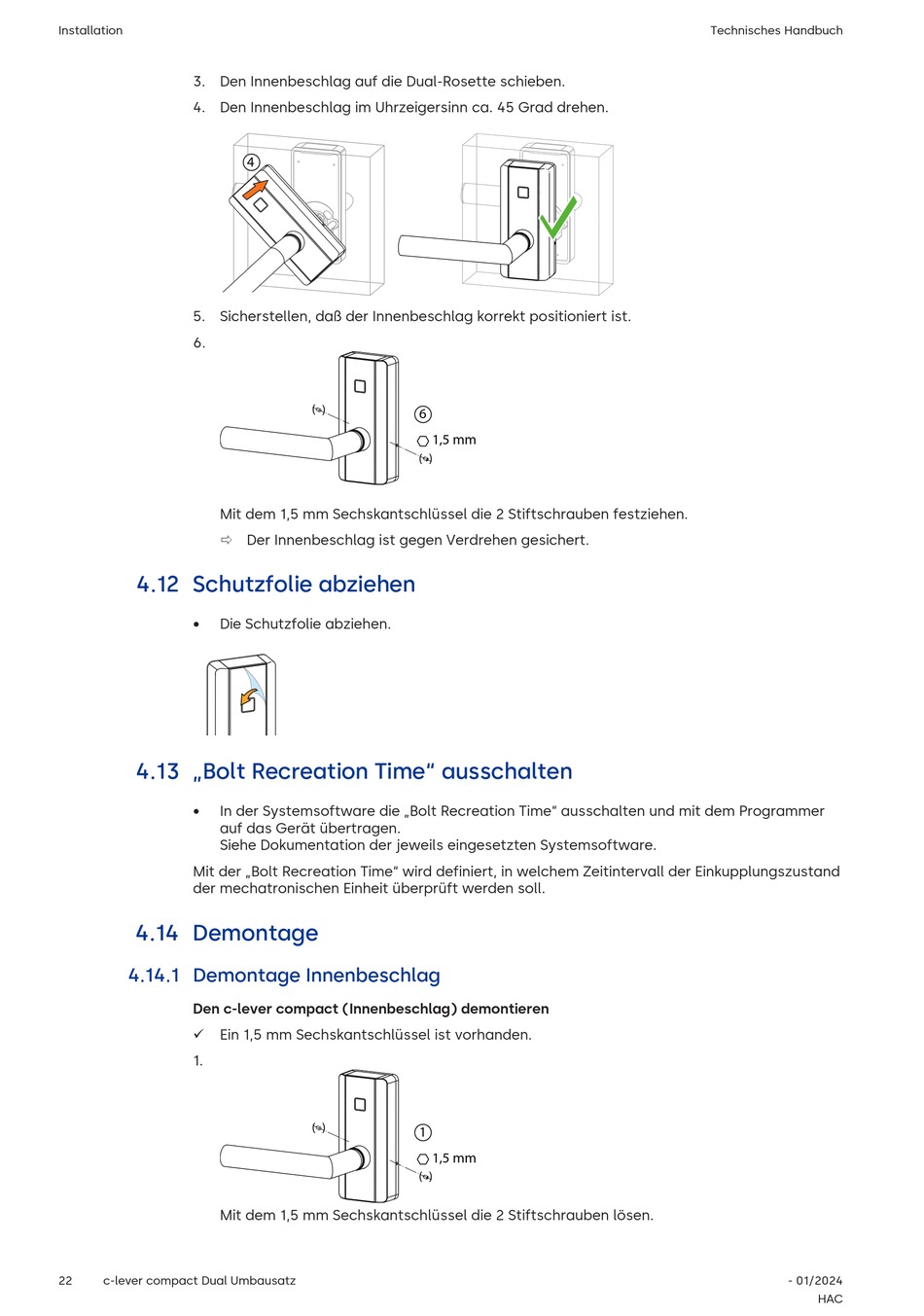

3. Den Innenbeschlag auf die Dual-Rosette schieben.
4. Den Innenbeschlag im Uhrzeigersinn ca. 45 Grad drehen.
5. Sicherstellen, daß der Innenbeschlag korrekt positioniert ist.
6.
Mit dem 1,5 mm Sechskantschlüssel die 2 Stiftschrauben festziehen.
ð Der Innenbeschlag ist gegen Verdrehen gesichert.
4.12 Schutzfolie abziehen
•
Die Schutzfolie abziehen.
4.13 „Bolt Recreation Time" ausschalten
•
In der Systemsoftware die „Bolt Recreation Time" ausschalten und mit dem Programmer
auf das Gerät übertragen.
Siehe Dokumentation der jeweils eingesetzten Systemsoftware.
Mit der „Bolt Recreation Time" wird definiert, in welchem Zeitintervall der Einkupplungszustand
der mechatronischen Einheit überprüft werden soll.
4.14 Demontage
4.14.1 Demontage Innenbeschlag
Den c-lever compact (Innenbeschlag) demontieren
Ein 1,5 mm Sechskantschlüssel ist vorhanden.
ü
1.
Mit dem 1,5 mm Sechskantschlüssel die 2 Stiftschrauben lösen.
22
c-lever compact Dual Umbausatz
4
( (
6
( (
( (
1
( (
1,5 mm
1,5 mm
Technisches Handbuch
- 01/2024
HAC
