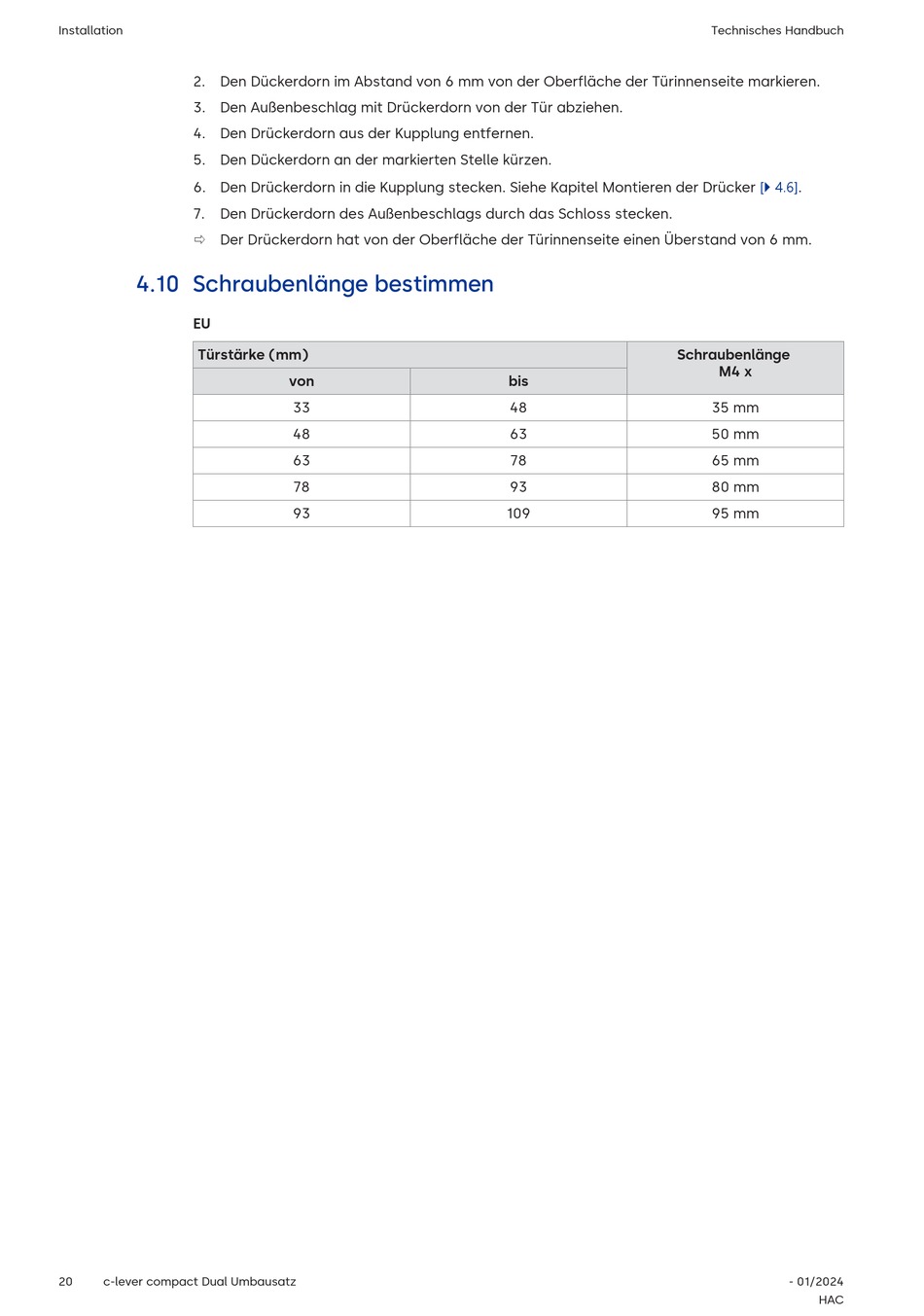

Installation
2. Den Dückerdorn im Abstand von 6 mm von der Oberfläche der Türinnenseite markieren.
3. Den Außenbeschlag mit Drückerdorn von der Tür abziehen.
4. Den Drückerdorn aus der Kupplung entfernen.
5. Den Dückerdorn an der markierten Stelle kürzen.
6. Den Drückerdorn in die Kupplung stecken. Siehe Kapitel Montieren der Drücker [} 4.6].
7.
Den Drückerdorn des Außenbeschlags durch das Schloss stecken.
ð Der Drückerdorn hat von der Oberfläche der Türinnenseite einen Überstand von 6 mm.
4.10 Schraubenlänge bestimmen
EU
Türstärke (mm)
20
c-lever compact Dual Umbausatz
von
33
48
63
78
93
Schraubenlänge
bis
48
63
78
93
109
Technisches Handbuch
M4 x
35 mm
50 mm
65 mm
80 mm
95 mm
- 01/2024
HAC
