Technisches Handbuch

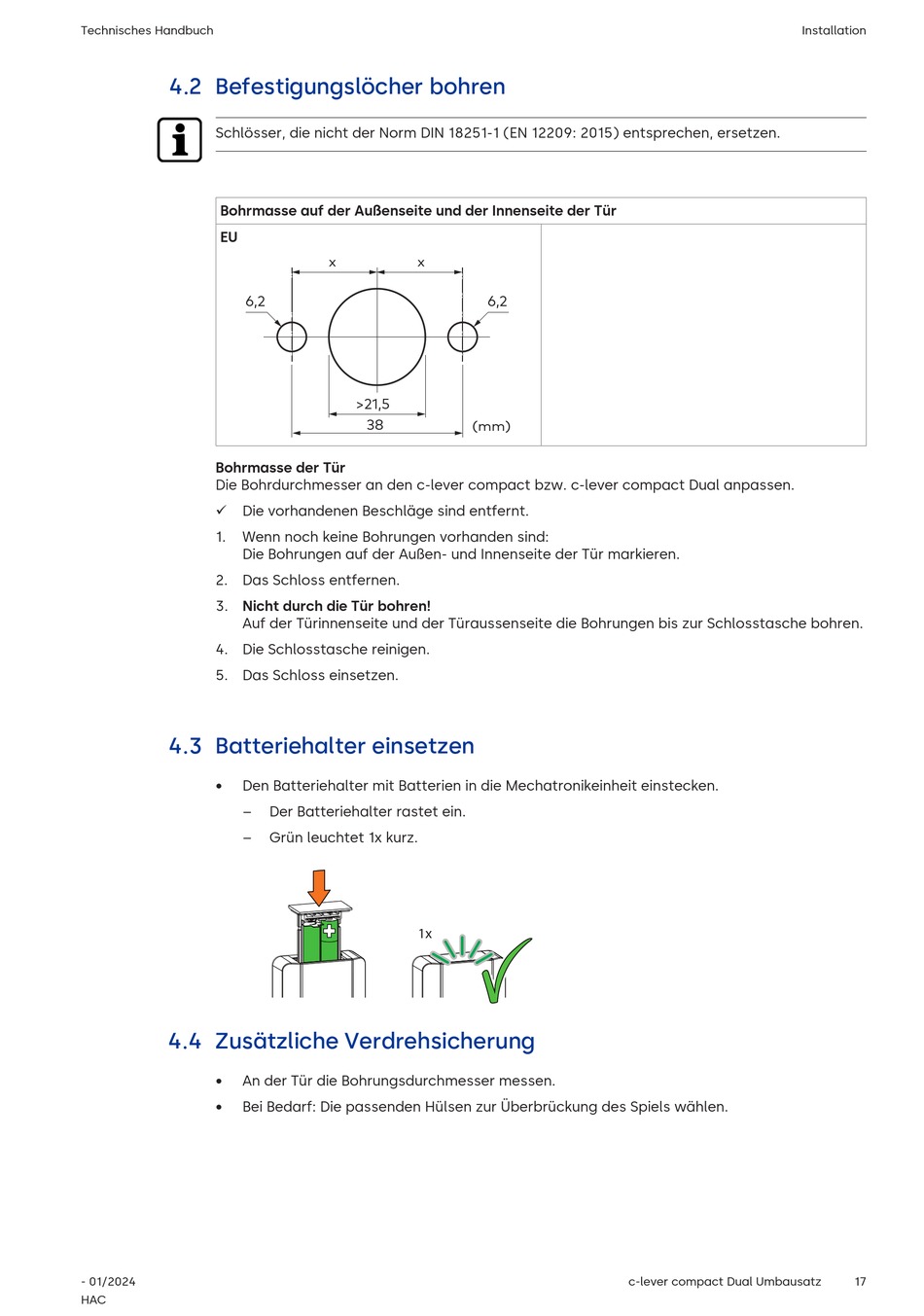

4.2 Befestigungslöcher bohren
Schlösser, die nicht der Norm DIN 18251-1 (EN 12209: 2015) entsprechen, ersetzen.
Bohrmasse auf der Außenseite und der Innenseite der Tür
EU
6,2
Bohrmasse der Tür
Die Bohrdurchmesser an den c-lever compact bzw. c-lever compact Dual anpassen.
Die vorhandenen Beschläge sind entfernt.
ü
1.
Wenn noch keine Bohrungen vorhanden sind:
Die Bohrungen auf der Außen- und Innenseite der Tür markieren.
2. Das Schloss entfernen.
3. Nicht durch die Tür bohren!
Auf der Türinnenseite und der Türaussenseite die Bohrungen bis zur Schlosstasche bohren.
4. Die Schlosstasche reinigen.
5. Das Schloss einsetzen.
4.3 Batteriehalter einsetzen
•
Den Batteriehalter mit Batterien in die Mechatronikeinheit einstecken.
–
–
4.4 Zusätzliche Verdrehsicherung
•
An der Tür die Bohrungsdurchmesser messen.
•
Bei Bedarf: Die passenden Hülsen zur Überbrückung des Spiels wählen.
- 01/2024
HAC
x
x
>21,5
38
Der Batteriehalter rastet ein.
Grün leuchtet 1x kurz.
1x
6,2
(mm)
c-lever compact Dual Umbausatz
Installation
17
