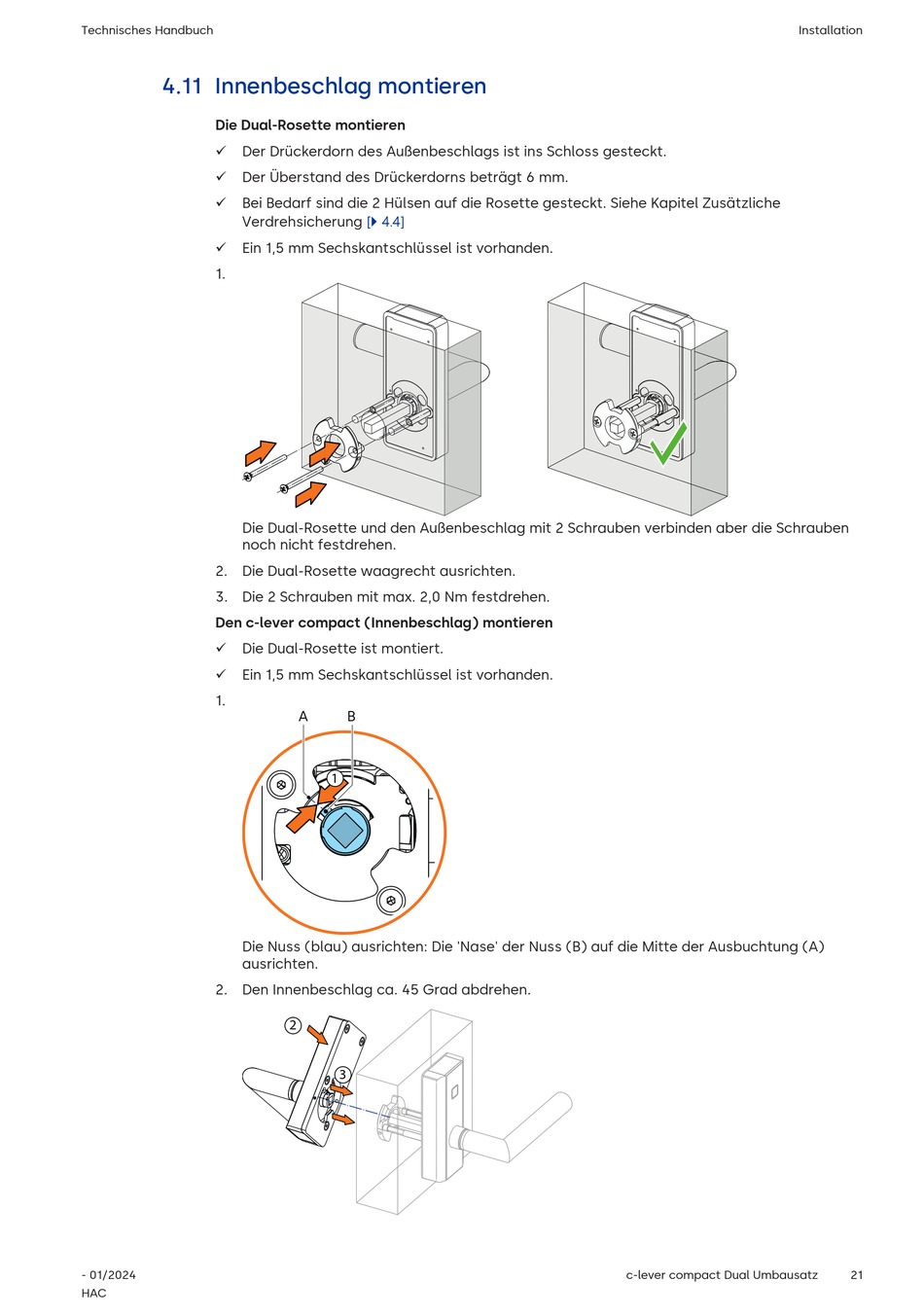

4.11 Innenbeschlag montieren
Die Dual-Rosette montieren
Der Drückerdorn des Außenbeschlags ist ins Schloss gesteckt.
ü
Der Überstand des Drückerdorns beträgt 6 mm.
ü
Bei Bedarf sind die 2 Hülsen auf die Rosette gesteckt. Siehe Kapitel Zusätzliche
ü
Verdrehsicherung
Ein 1,5 mm Sechskantschlüssel ist vorhanden.
ü
1.
Die Dual-Rosette und den Außenbeschlag mit 2 Schrauben verbinden aber die Schrauben
noch nicht festdrehen.
2. Die Dual-Rosette waagrecht ausrichten.
3. Die 2 Schrauben mit max. 2,0 Nm festdrehen.
Den c-lever compact (Innenbeschlag) montieren
Die Dual-Rosette ist montiert.
ü
Ein 1,5 mm Sechskantschlüssel ist vorhanden.
ü
1.
Die Nuss (blau) ausrichten: Die 'Nase' der Nuss (B) auf die Mitte der Ausbuchtung (A)
ausrichten.
2. Den Innenbeschlag ca. 45 Grad abdrehen.
- 01/2024
HAC
[} 4.4]
A
B
1
2
3
Installation
c-lever compact Dual Umbausatz
