Betrieb und Bedienung

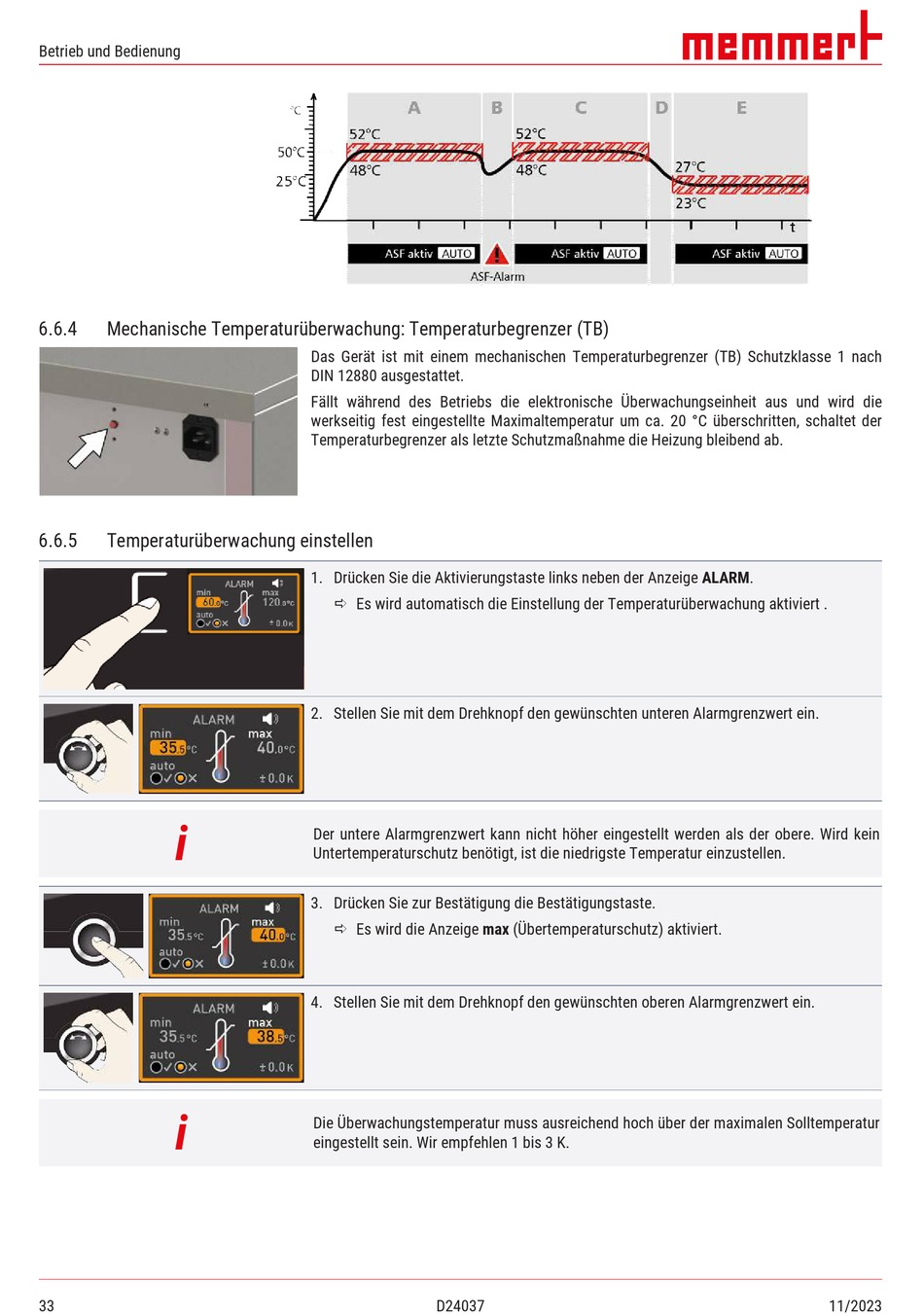

6.6.4
Mechanische Temperaturüberwachung: Temperaturbegrenzer (TB)
6.6.5
Temperaturüberwachung einstellen
i
i
33
Das Gerät ist mit einem mechanischen Temperaturbegrenzer (TB) Schutzklasse 1 nach
DIN 12880 ausgestattet.
Fällt während des Betriebs die elektronische Überwachungseinheit aus und wird die
werkseitig fest eingestellte Maximaltemperatur um ca. 20 °C überschritten, schaltet der
Temperaturbegrenzer als letzte Schutzmaßnahme die Heizung bleibend ab.
1. Drücken Sie die Aktivierungstaste links neben der Anzeige ALARM.
ð Es wird automatisch die Einstellung der Temperaturüberwachung aktiviert .
2. Stellen Sie mit dem Drehknopf den gewünschten unteren Alarmgrenzwert ein.
Der untere Alarmgrenzwert kann nicht höher eingestellt werden als der obere. Wird kein
Untertemperaturschutz benötigt, ist die niedrigste Temperatur einzustellen.
3. Drücken Sie zur Bestätigung die Bestätigungstaste.
ð Es wird die Anzeige max (Übertemperaturschutz) aktiviert.
4. Stellen Sie mit dem Drehknopf den gewünschten oberen Alarmgrenzwert ein.
Die Überwachungstemperatur muss ausreichend hoch über der maximalen Solltemperatur
eingestellt sein. Wir empfehlen 1 bis 3 K.
D24037
11/2023
