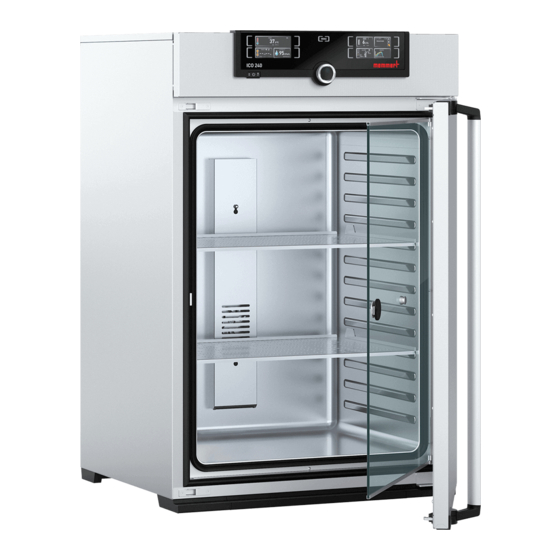

Memmert ICO240 Montageanleitung
Vorschau ausblenden
Andere Handbücher für ICO240:
- Betriebsanleitung (72 Seiten) ,
- Betriebsanleitung (68 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Memmert ICO240
Inhaltszusammenfassung für Memmert ICO240
- Seite 1 MONTAGEANLEITUNG ZUM STAPELN ICO150 UND ICO240 HCP150 UND HCP240...
-
Seite 2: Hersteller Und Kundendienst
Memmert GmbH + Co. KG Kundenservice Willi-Memmert-Str. 90–96 DE-91186 Büchenbach Germany Bitte kontaktieren Sie unseren Kundenservice vor dem Versand von Reparaturgeräten oder Rücklieferungen, anderenfalls müssen wir die Annahme der Sendung verweigern. © 2019 MEMMERT GmbH + Co. KG D39151 | Stand 09/2019 Änderungen vorbehalten... -
Seite 3: Zu Dieser Anleitung
Zu dieser Anleitung Zu dieser Anleitung Zweck und Zielgruppe Diese Anleitung beschreibt das Stapeln zweier baugleicher CO Brutschränken ICO (ICOmed) oder zweier baugleicher Feuchtekammern HCP. Sie ist zur Verwendung durch eingewiesenes Personal des Eigentümers bestimmt. Wenn Sie mit der Montage beauftragt sind, lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Arbeit beginnen. -
Seite 4: Montagevoraussetzungen
Allgemeines Allgemeines Jeweils zwei Brutschränke ICO (ICOmed) bzw. zwei Feuchtekammern HCP gleicher Größe kön- nen aufeinandergestapelt werden. Als Stapelelemente werden dabei auf der Unterseite des oberen Geräts Stapelecken in allen vier Ecken eingedrückt. Das obere Gerät wird aufgrund des Eigengewichts auf dem unteren Gerät befestigt. -
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Sie können sich aufgrund des Gewichts des Geräts verletzen, wenn Sie versuchen, es allein anzuheben. Zum Tragen von Geräten der Größe 50 sind mindestens zwei und bei den Größen 105 und 150 vier Personen erforderlich. Größere Geräte dürfen nicht getragen, son- dern nur mit Hubwagen oder Stapler transportiert werden. -
Seite 6: Vorbereitungen Bei Montage Mit Untergestell
Stapeln ICO / ICOmed / HCP Stapeln ICO / ICOmed / HCP 3.1 Vorbereitungen bei Montage mit Untergestell 3.1.1 Vormontierte Gerätefüße entfernen HINWEIS ► Wenn das untere Gerät auf einem Untergestell montiert wird, müssen die vormontieren Stellfüße entfernt werden. 1. Unteres Gerät auf elektrischen Hubwagen heben. - Seite 7 Stapeln ICO / ICOmed / HCP 3.2 Stapelvorgang 3.2.1 Stapelvorgang Größe150 mit Untergestell 1. Unteres Gerät auf Untergestell heben. ► Die Gerätefüße müssen in die Kunststoffzapfen des Untergestells einrasten. 2. Oberes Gerät anheben. 3. Vier Stapelecken in oberes Gerät eindrücken. 4.
- Seite 8 Stapeln ICO / ICOmed / HCP 3.2.2 Stapelvorgang Größe 240 mit Untergestell 1. Unteres Gerät auf Untergestell heben. ► Die Gerätefüße müssen in die Kunststoffzapfen am Untergestell einrasten. 2. Oberes Gerät mit elektronischen Hubwagen anheben. 3. Erhöhte Stapelecken in oberes Gerät eindrücken. D39151 | Stand 09/2019...
- Seite 9 Stapeln ICO / ICOmed / HCP 4. Gerät langsam und vorsichtig über das untere Gerät fahren ⒶⒷ. HINWEIS ► Stapelecken müssen mit dem Deckel des unteren Gerätes fl uchten. 5. Gerät langsam ablassen Ⓒ. 6. Prüfen, ob das Gerät an allen Ecken aufliegt. 7.
-
Seite 10: Verbindungsblech Montieren
Stapeln ICO / ICOmed / HCP 3.3 Verbindungsblech montieren 1. An den Geräterückseite die eingeschraubten M3x6-Torxschrauben lösen. 2. Verbindungsblech mit M3x6-Torxschrauben (TX15) montieren. D39151 | Stand 09/2019... -
Seite 11: Wandhalterungen Montieren
Stapeln ICO / ICOmed / HCP 3.4 Wandhalterungen montieren HINWEIS Bei den Geräten der Größe 150 und 240 müssen die verstellbaren Wandhalterungen aus dem Stapelset verwendet werden. 1. Entfernen Sie pro Gerät jeweils eine M3x6-Torxschraube, an der linken oder rechten Rah- menseite. - Seite 12 Gestapelte Geräte verschieben Gestapelte Geräte verschieben WARNUNG Die gestapelten Geräte könnten umfallen und jemanden schwer verletzen, wenn sie verschoben werden. Nach der Wandbefestigung dürfen die Geräte lediglich zu Servicezwecken geringfügig verscho- ben werden. Gehen Sie dazu wie folgt vor: 1. Arretierbolzen am Untergestell öffnen 2.
- Seite 16 Montageanleitung ICO / ICOmed / HCP D39151 | Stand 09/2019 deutsch Memmert GmbH + Co. KG Postfach 1720 | D-91107 Schwabach 15.06.2012 Tel. +49 9122 925-0 | Fax +49 9122 14585 E-Mail: sales@memmert.com HPP/IPPplus deutsch facebook.com/memmert.family D24029 Die Experten-Plattform: www.atmosafe.net...
