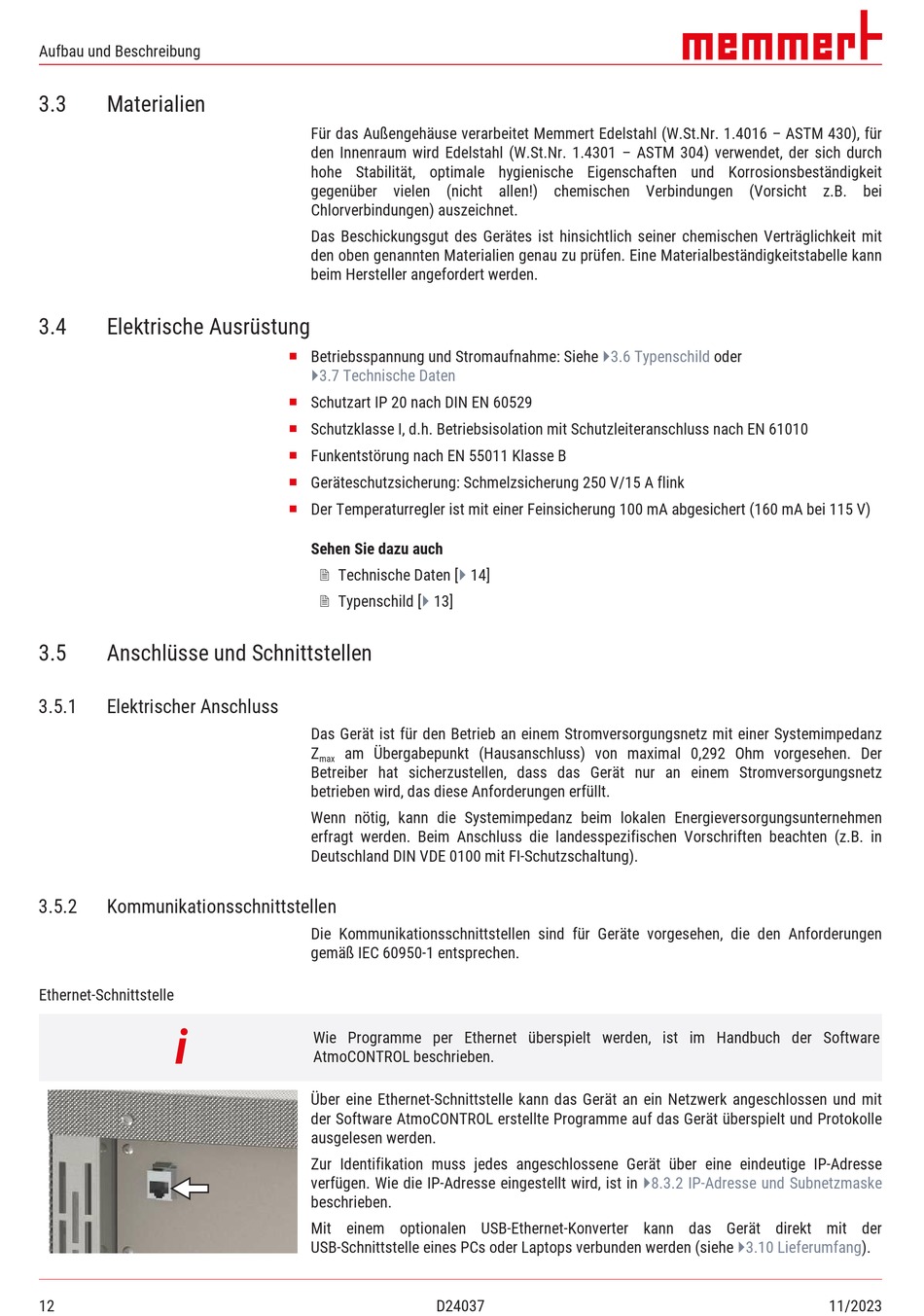

Aufbau und Beschreibung
3.3
Materialien
3.4
Elektrische Ausrüstung
3.5
Anschlüsse und Schnittstellen
3.5.1
Elektrischer Anschluss
3.5.2
Kommunikationsschnittstellen
Ethernet-Schnittstelle
i
12
Für das Außengehäuse verarbeitet Memmert Edelstahl (W.St.Nr. 1.4016 – ASTM 430), für
den Innenraum wird Edelstahl (W.St.Nr. 1.4301 – ASTM 304) verwendet, der sich durch
hohe Stabilität, optimale hygienische Eigenschaften und Korrosionsbeständigkeit
gegenüber vielen (nicht allen!) chemischen Verbindungen (Vorsicht z.B. bei
Chlorverbindungen) auszeichnet.
Das Beschickungsgut des Gerätes ist hinsichtlich seiner chemischen Verträglichkeit mit
den oben genannten Materialien genau zu prüfen. Eine Materialbeständigkeitstabelle kann
beim Hersteller angefordert werden.
■
Betriebsspannung und Stromaufnahme: Siehe
}3.7 Technische Daten
■
Schutzart IP 20 nach DIN EN 60529
■
Schutzklasse I, d.h. Betriebsisolation mit Schutzleiteranschluss nach EN 61010
Funkentstörung nach EN 55011 Klasse B
■
■
Geräteschutzsicherung: Schmelzsicherung 250 V/15 A flink
■
Der Temperaturregler ist mit einer Feinsicherung 100 mA abgesichert (160 mA bei 115 V)
Sehen Sie dazu auch
2 Technische Daten [} 14]
2 Typenschild [} 13]
Das Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer Systemimpedanz
Z
am Übergabepunkt (Hausanschluss) von maximal 0,292 Ohm vorgesehen. Der
max
Betreiber hat sicherzustellen, dass das Gerät nur an einem Stromversorgungsnetz
betrieben wird, das diese Anforderungen erfüllt.
Wenn nötig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen
erfragt werden. Beim Anschluss die landesspezifischen Vorschriften beachten (z.B. in
Deutschland DIN VDE 0100 mit FI-Schutzschaltung).
Die Kommunikationsschnittstellen sind für Geräte vorgesehen, die den Anforderungen
gemäß IEC 60950-1 entsprechen.
Wie Programme per Ethernet überspielt werden, ist im Handbuch der Software
AtmoCONTROL beschrieben.
Über eine Ethernet-Schnittstelle kann das Gerät an ein Netzwerk angeschlossen und mit
der Software AtmoCONTROL erstellte Programme auf das Gerät überspielt und Protokolle
ausgelesen werden.
Zur Identifikation muss jedes angeschlossene Gerät über eine eindeutige IP-Adresse
verfügen. Wie die IP-Adresse eingestellt wird, ist in
beschrieben.
Mit einem optionalen USB-Ethernet-Konverter kann das Gerät direkt mit der
USB‑Schnittstelle eines PCs oder Laptops verbunden werden (siehe }3.10 Lieferumfang).
D24037
}3.6 Typenschild
oder
}8.3.2 IP-Adresse und Subnetzmaske
11/2023
