I/O-Modul auf Backplane montieren

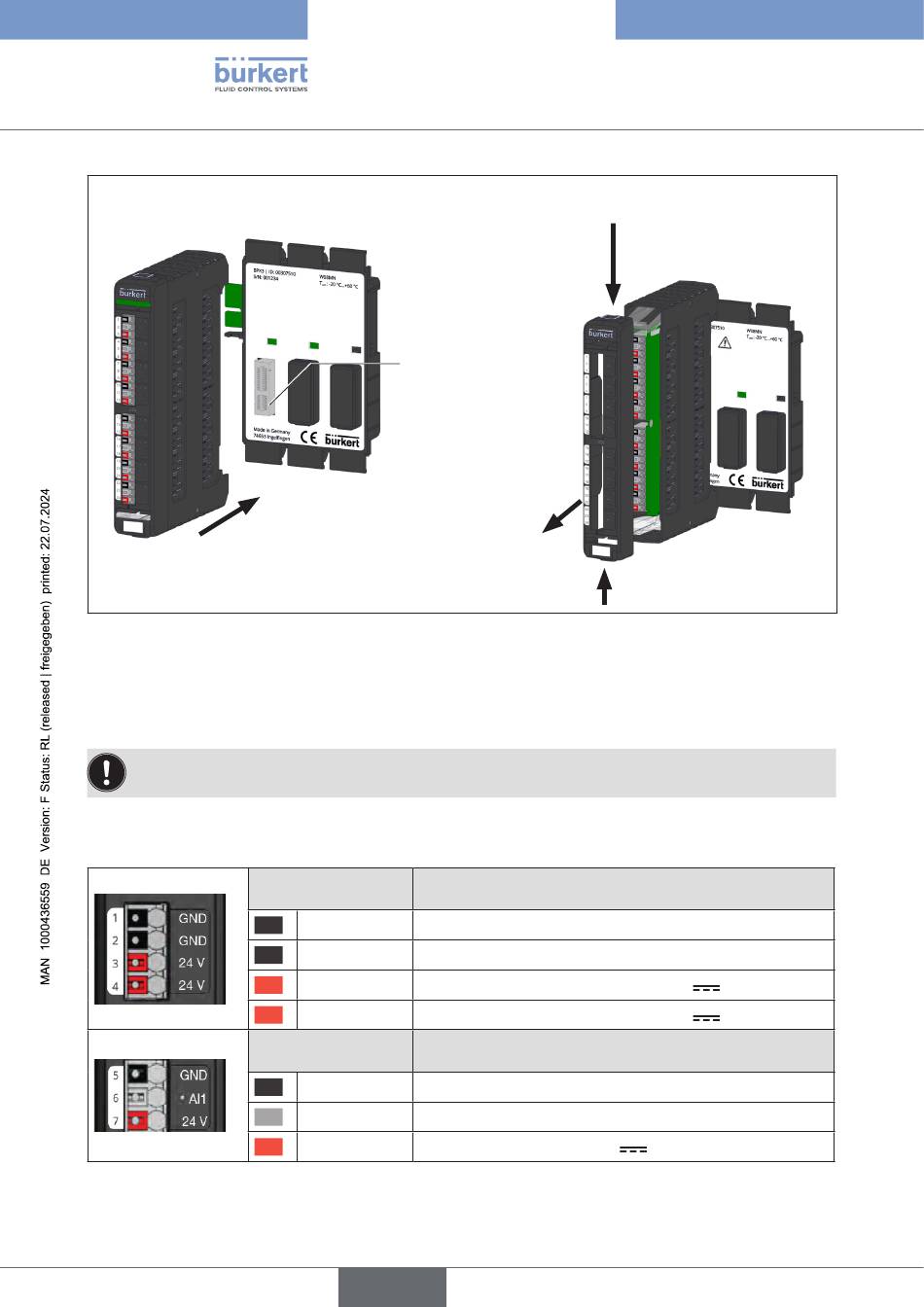

Bild 29: I/O-Modul Typ ME44 auf Backplane montieren
→ I/O-Modul zum Modulsteckplatz der Backplane ausrichten.
→ I/O-Modul auf die Backplane drücken, bis es einrastet.
Das I/O-Modul ist nun an die Versorgungsspannung angeschlossen.
Versorgungsspannung mit ausreichender Leistung verwenden.
Externe Sensoren und Aktoren elektrisch anschließen:
Elektrische Belegung 4AI-Modul:
Tabelle 55: Belegung 4AI-Modul
98
Modulsteck-
platz
Steckerbelegung
Äußere Beschaltung
AUX Power
GND Masse
GND Masse
24 V
Aux Power Versorgungsspannung 24 V
24 V Aux Power Versorgungsspannung 24 V
Steckerbelegung
Äußere Beschaltung
analoge Eingänge
GND Masse
AI1...AI4 Analoger Eingang +
24 V Versorgungsspannung 24 V
deutsch
Wenn erforderlich:
Anschlussblende abnehmen
obere drücken
Arretierung
untere
Arretierung
drücken
Typ ME44
Wartung
±10 %
±10 %
±10 %
