7.4 System auf Normschiene montieren
1.
2.
3.

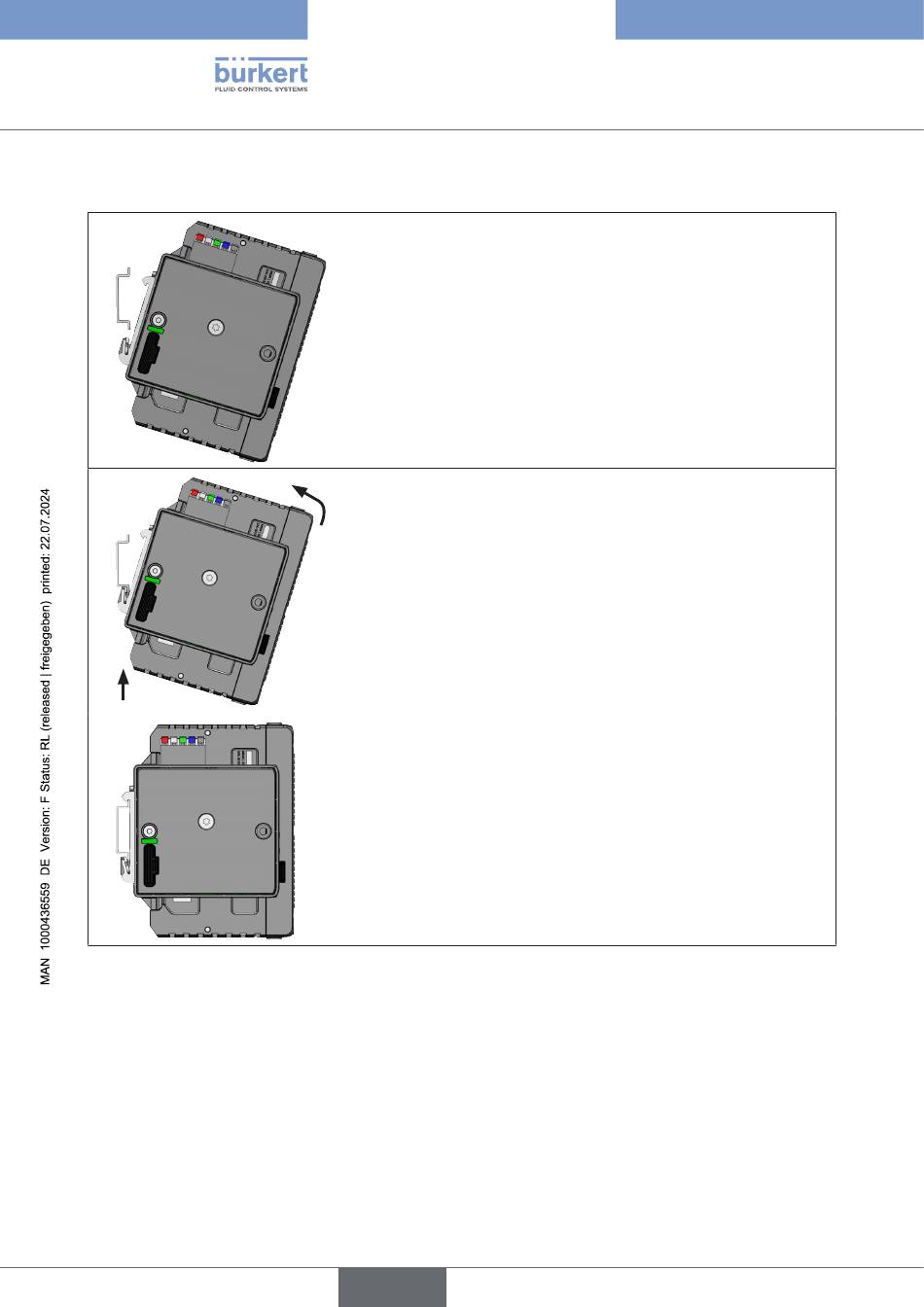

Bild 12: Gerät auf Normschiene montieren
Montageempfehlung für Ausbaustufen mit mehreren Backplanes.
→ Zuerst die minimale Ausbaustufe, bestehend aus Feldbus-Gateway und 1 Backplane in die Normschiene
einhängen.
→ Weitere Backplanes einzeln nacheinander in die Normschiene hängen und an die vorherige Backplane
schieben.
→ I/O-Module und Anschlussblenden montieren.
22
→ System kippen und zur Normschiene ausrichten.
→ System in die untere Führung der Normschiene einhängen.
→ System nach oben drücken, dabei zur Normschiene schwenken und
in obere Führung der Normschiene einrasten.
