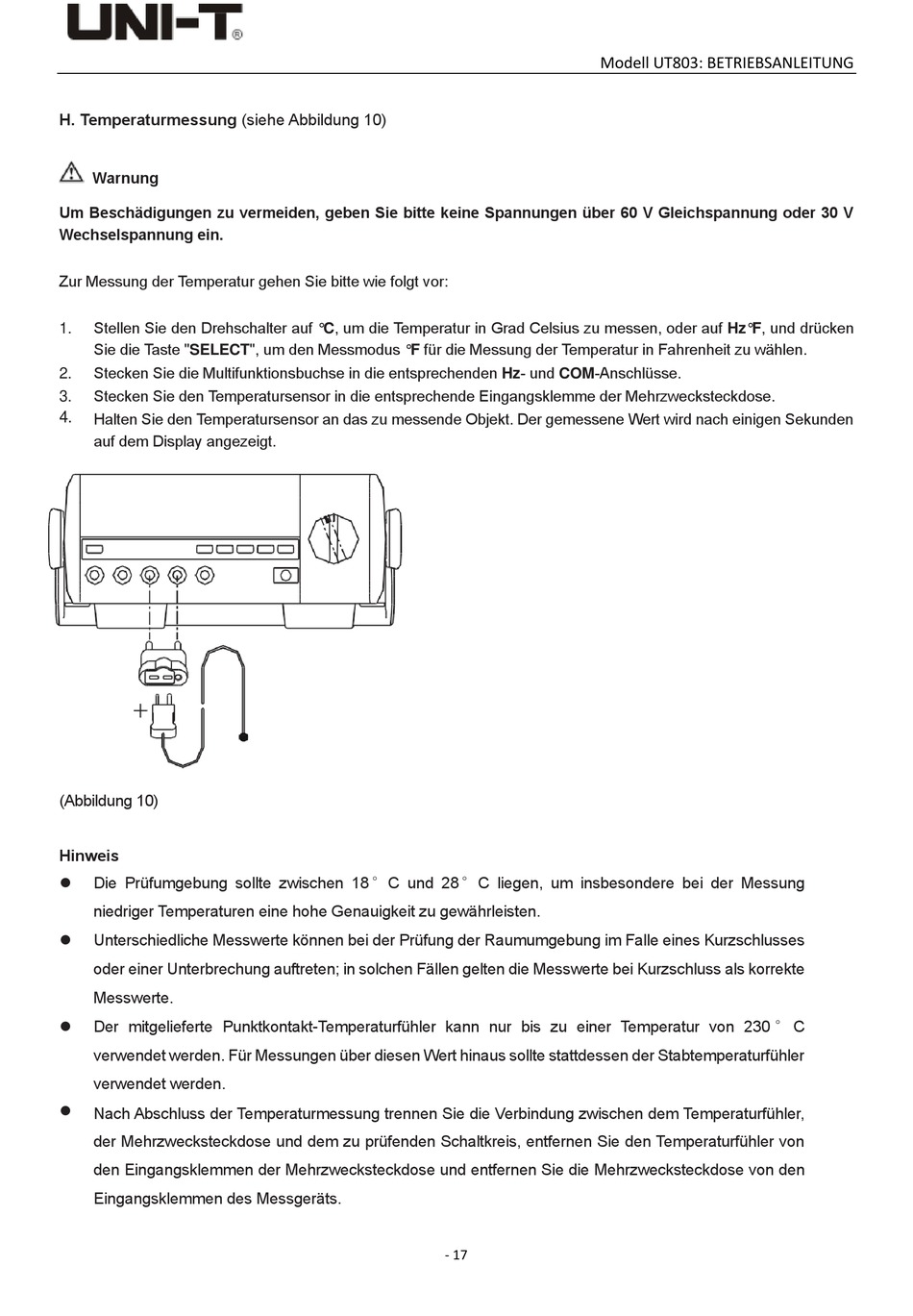

H. Temperaturmessung (siehe Abbildung 10)
Warnung
Um Beschädigungen zu vermeiden, geben Sie bitte keine Spannungen über 60 V Gleichspannung oder 30 V
Wechselspannung ein.
Zur Messung der Temperatur gehen Sie bitte wie folgt vor:
Stellen Sie den Drehschalter auf °C, um die Temperatur in Grad Celsius zu messen, oder auf Hz°F, und drücken
1.
Sie die Taste "SELECT", um den Messmodus °F für die Messung der Temperatur in Fahrenheit zu wählen.
Stecken Sie die Multifunktionsbuchse in die entsprechenden Hz- und COM-Anschlüsse.
2.
Stecken Sie den Temperatursensor in die entsprechende Eingangsklemme der Mehrzwecksteckdose.
3.
4.
Halten Sie den Temperatursensor an das zu messende Objekt. Der gemessene Wert wird nach einigen Sekunden
auf dem Display angezeigt.
(Abbildung 10)
Hinweis
⚫
Die Prüfumgebung sollte zwischen 18°C und 28°C liegen, um insbesondere bei der Messung
niedriger Temperaturen eine hohe Genauigkeit zu gewährleisten.
⚫
Unterschiedliche Messwerte können bei der Prüfung der Raumumgebung im Falle eines Kurzschlusses
oder einer Unterbrechung auftreten; in solchen Fällen gelten die Messwerte bei Kurzschluss als korrekte
Messwerte.
⚫
Der mitgelieferte Punktkontakt-Temperaturfühler kann nur bis zu einer Temperatur von 230 ° C
verwendet werden. Für Messungen über diesen Wert hinaus sollte stattdessen der Stabtemperaturfühler
verwendet werden.
⚫
Nach Abschluss der Temperaturmessung trennen Sie die Verbindung zwischen dem Temperaturfühler,
der Mehrzwecksteckdose und dem zu prüfenden Schaltkreis, entfernen Sie den Temperaturfühler von
den Eingangsklemmen der Mehrzwecksteckdose und entfernen Sie die Mehrzwecksteckdose von den
Eingangsklemmen des Messgeräts.
Modell UT803: BETRIEBSANLEITUNG
- 17 -
