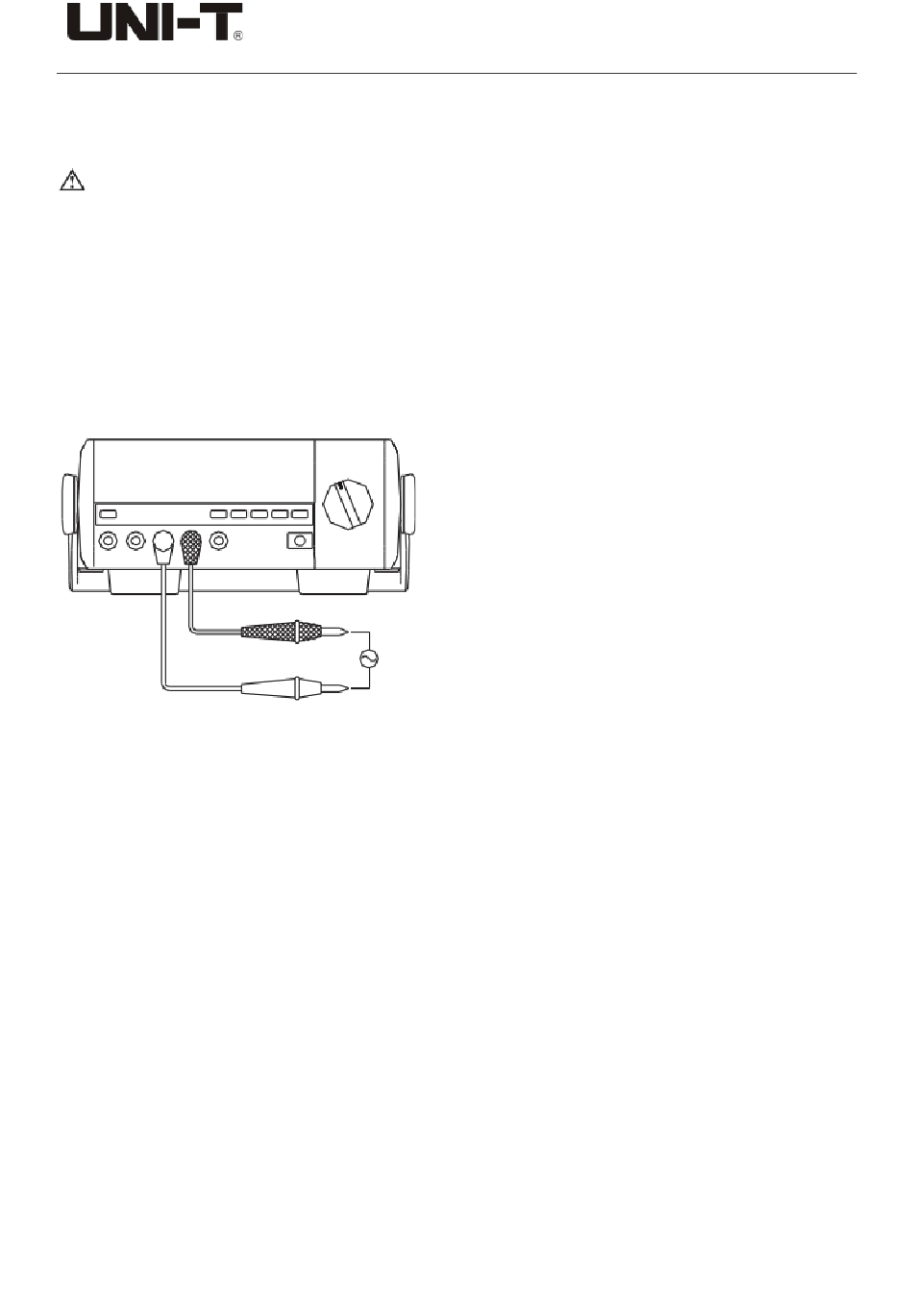

G. Frequenzmessung (siehe Abbildung 9)
Warnung
Um Beschädigungen zu vermeiden, geben Sie bitte keine zu testenden Frequenzen mit einer Spannung von
mehr als 30 V effektiv ein.
Zur Messung der Frequenz gehen Sie bitte wie folgt vor:
Stecken Sie das rote Messkabel in die Hz-Klemme und das schwarze Messkabel in die COM-Klemme.
1.
Stellen Sie den Drehschalter auf Hz ° F und drücken Sie die Taste "SELECT", um den Hz-Messmodus
2.
auszuwählen.
Schließen Sie die Messleitungen an das zu messende Gerät an. Der gemessene Wert wird auf dem Bildschirm
3.
angezeigt.
(Abbildung 9)
Hinweis
Bei der Frequenzmessung müssen die folgenden Anforderungen für den Anwendungsbereich erfüllt sein:
Bei 10 Hz bis 1 MHz: 150 mV ≤ a ≤ 30 V effektiv
Bei mehr als 1 MHz bis 10 MHz: 300 mV ≤ a ≤ 30 V effektiv
Bei mehr als 10 MHz bis 50 MHz: 600 mV ≤ a ≤ 30 V effektiv
Bei mehr als 50 MHz: Nicht spezifiziert
Nach Abschluss der Frequenzmessung trennen Sie die Verbindung zwischen den Messleitungen und dem zu
prüfenden Schaltkreis und entfernen Sie die Messleitungen von den Eingangsklemmen des Messgeräts.
Modell UT803: BETRIEBSANLEITUNG
- 16 -
