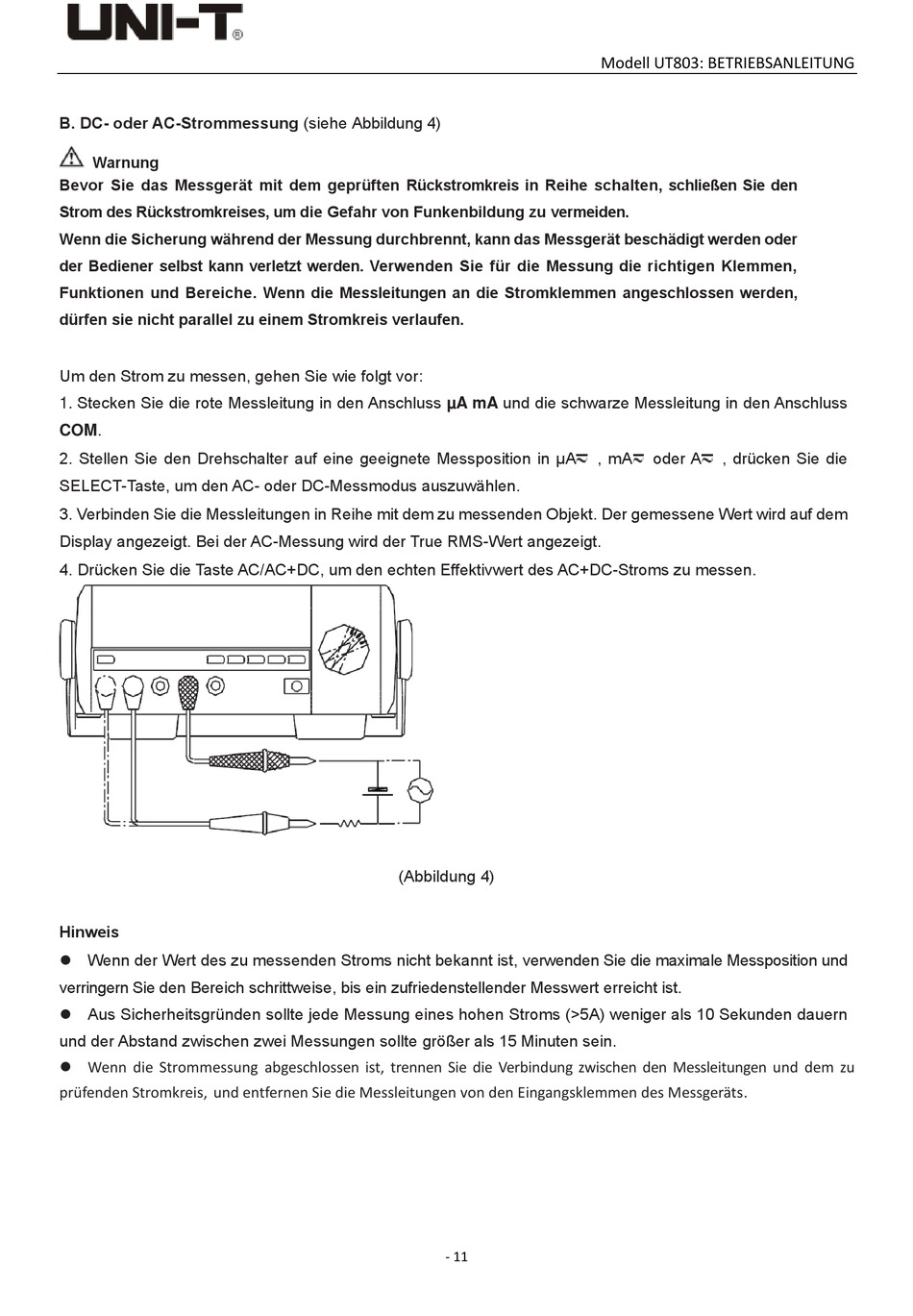

Modell UT803: BETRIEBSANLEITUNG
B. DC- oder AC-Strommessung (siehe Abbildung 4)
Warnung
Bevor Sie das Messgerät mit dem geprüften Rückstromkreis in Reihe schalten, schließen Sie den
Strom des Rückstromkreises, um die Gefahr von Funkenbildung zu vermeiden.
Wenn die Sicherung während der Messung durchbrennt, kann das Messgerät beschädigt werden oder
der Bediener selbst kann verletzt werden. Verwenden Sie für die Messung die richtigen Klemmen,
Funktionen und Bereiche. Wenn die Messleitungen an die Stromklemmen angeschlossen werden,
dürfen sie nicht parallel zu einem Stromkreis verlaufen.
Um den Strom zu messen, gehen Sie wie folgt vor:
1. Stecken Sie die rote Messleitung in den Anschluss µA mA und die schwarze Messleitung in den Anschluss
COM.
2. Stellen Sie den Drehschalter auf eine geeignete Messposition in µA
, mA
oder A
, drücken Sie die
SELECT-Taste, um den AC- oder DC-Messmodus auszuwählen.
3. Verbinden Sie die Messleitungen in Reihe mit dem zu messenden Objekt. Der gemessene Wert wird auf dem
Display angezeigt. Bei der AC-Messung wird der True RMS-Wert angezeigt.
4. Drücken Sie die Taste AC/AC+DC, um den echten Effektivwert des AC+DC-Stroms zu messen.
(Abbildung 4)
Hinweis
⚫ Wenn der Wert des zu messenden Stroms nicht bekannt ist, verwenden Sie die maximale Messposition und
verringern Sie den Bereich schrittweise, bis ein zufriedenstellender Messwert erreicht ist.
⚫ Aus Sicherheitsgründen sollte jede Messung eines hohen Stroms (>5A) weniger als 10 Sekunden dauern
und der Abstand zwischen zwei Messungen sollte größer als 15 Minuten sein.
⚫ Wenn die Strommessung abgeschlossen ist, trennen Sie die Verbindung zwischen den Messleitungen und dem zu
prüfenden Stromkreis, und entfernen Sie die Messleitungen von den Eingangsklemmen des Messgeräts.
- 11 -
