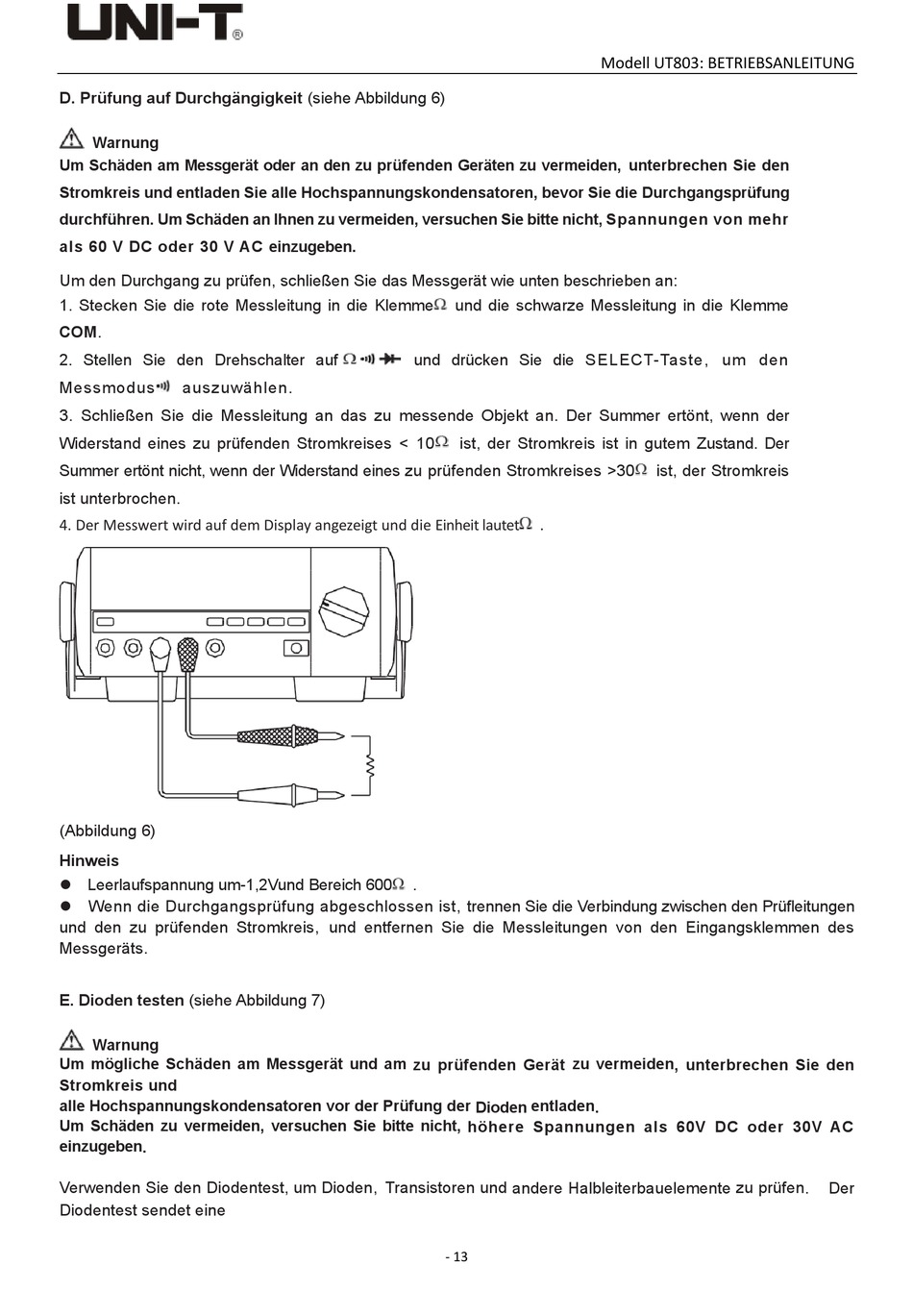

D. Prüfung auf Durchgängigkeit (siehe Abbildung 6)
Warnung
Um Schäden am Messgerät oder an den zu prüfenden Geräten zu vermeiden, unterbrechen Sie den
Stromkreis und entladen Sie alle Hochspannungskondensatoren, bevor Sie die Durchgangsprüfung
durchführen. Um Schäden an Ihnen zu vermeiden, versuchen Sie bitte nicht, Spannungen von mehr
als 60 V DC oder 30 V AC einzugeben.
Um den Durchgang zu prüfen, schließen Sie das Messgerät wie unten beschrieben an:
1. Stecken Sie die rote Messleitung in die Klemme
COM.
2. Stellen Sie den Drehschalter auf
Messmodus
auszuwählen.
3. Schließen Sie die Messleitung an das zu messende Objekt an. Der Summer ertönt, wenn der
Widerstand eines zu prüfenden Stromkreises < 10
Summer ertönt nicht, wenn der Widerstand eines zu prüfenden Stromkreises >30
ist unterbrochen.
4. Der Messwert wird auf dem Display angezeigt und die Einheit lautet
(Abbildung 6)
Hinweis
⚫ Leerlaufspannung um-1,2Vund Bereich 600
⚫
Wenn die Durchgangsprüfung abgeschlossen ist, trennen Sie die Verbindung zwischen den Prüfleitungen
und den zu prüfenden Stromkreis, und entfernen Sie die Messleitungen von den Eingangsklemmen des
Messgeräts.
E. Dioden testen (siehe Abbildung 7)
Warnung
Um mögliche Schäden am Messgerät und am zu prüfenden Gerät zu vermeiden , unterbrechen Sie den
Stromkreis und
alle Hochspannungskondensatoren vor der Prüfung der Dioden entladen .
Um Schäden zu vermeiden, versuchen Sie bitte nicht, höhere Spannungen als 60V DC oder 30V AC
einzugeben .
Verwenden Sie den Diodentest, um Dioden, Transistoren und andere Halbleiterbauelemente zu prüfen .
Diodentest sendet eine
und die schwarze Messleitung in die Klemme
und drücken Sie die SELECT-Taste, um den
ist, der Stromkreis ist in gutem Zustand. Der
.
.
- 13 -
Modell UT803: BETRIEBSANLEITUNG
ist, der Stromkreis
Der
