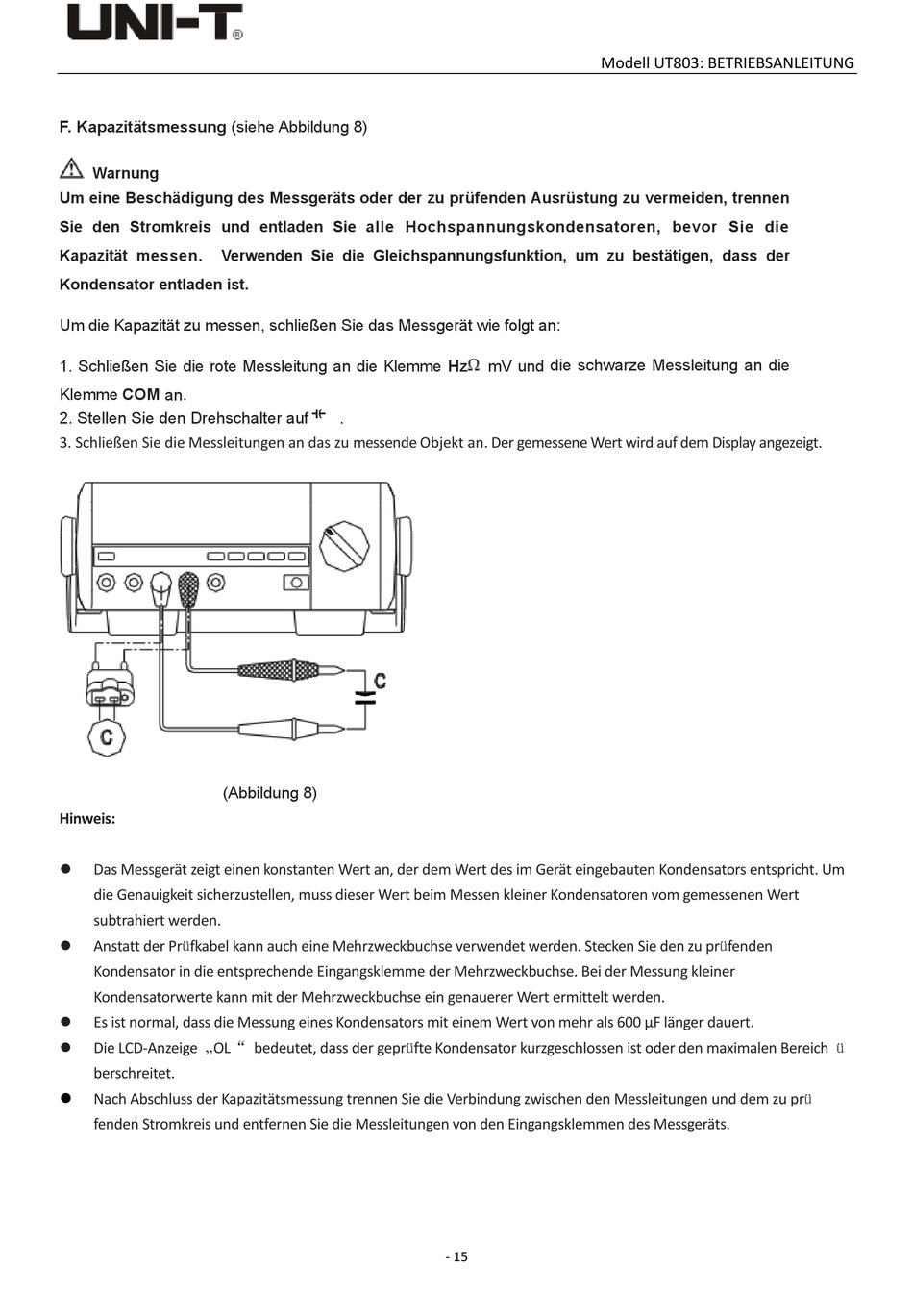

F. Kapazitätsmessung (siehe Abbildung 8)
Warnung
Um eine Beschädigung des Messgeräts oder der zu prüfenden Ausrüstung zu vermeiden, trennen
Sie den Stromkreis und entladen Sie alle Hochspannungskondensatoren, bevor Sie die
Kapazität messen.
Verwenden Sie die Gleichspannungsfunktion, um zu bestätigen, dass der
Kondensator entladen ist.
Um die Kapazität zu messen, schließen Sie das Messgerät wie folgt an:
1. Schließen Sie die rote Messleitung an die Klemme Hz
Klemme COM an .
2. Stellen Sie den Drehschalter auf
3. Schließen Sie die Messleitungen an das zu messende Objekt an. Der gemessene Wert wird auf dem Display angezeigt.
(Abbildung 8)
Hinweis:
⚫
Das Messgerät zeigt einen konstanten Wert an, der dem Wert des im Gerät eingebauten Kondensators entspricht. Um
die Genauigkeit sicherzustellen, muss dieser Wert beim Messen kleiner Kondensatoren vom gemessenen Wert
subtrahiert werden.
⚫
Anstatt der Prüfkabel kann auch eine Mehrzweckbuchse verwendet werden. Stecken Sie den zu prüfenden
Kondensator in die entsprechende Eingangsklemme der Mehrzweckbuchse. Bei der Messung kleiner
Kondensatorwerte kann mit der Mehrzweckbuchse ein genauerer Wert ermittelt werden.
⚫
Es ist normal, dass die Messung eines Kondensators mit einem Wert von mehr als 600 µF länger dauert.
⚫
Die LCD-Anzeige „OL" bedeutet, dass der geprüfte Kondensator kurzgeschlossen ist oder den maximalen Bereich ü
berschreitet.
⚫
Nach Abschluss der Kapazitätsmessung trennen Sie die Verbindung zwischen den Messleitungen und dem zu prü
fenden Stromkreis und entfernen Sie die Messleitungen von den Eingangsklemmen des Messgeräts.
mV und die schwarze Messleitung an die
.
- 15 -
Modell UT803: BETRIEBSANLEITUNG
