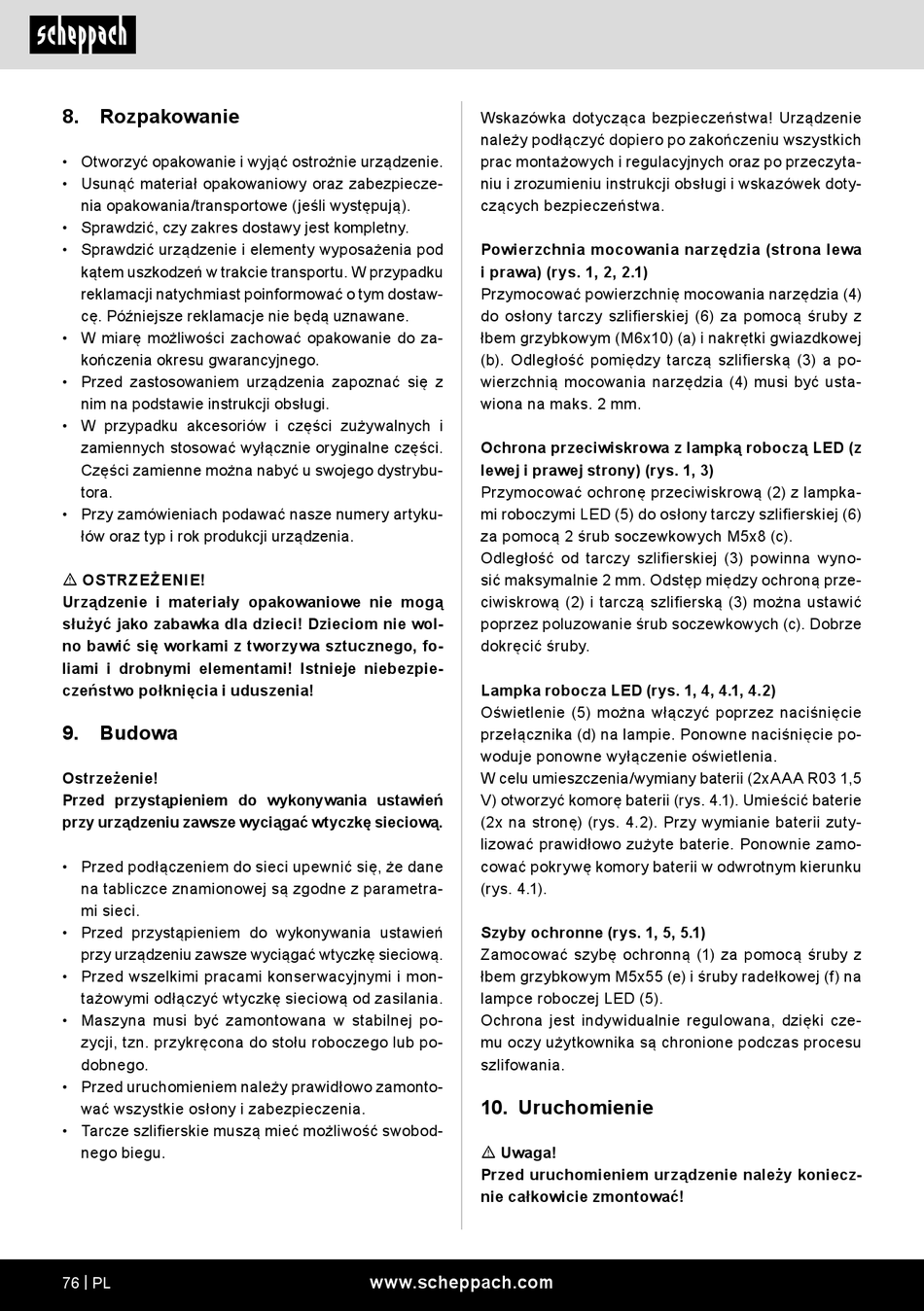

8. Rozpakowanie
• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod
kątem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem urządzenia zapoznać się z
nim na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
Części zamienne można nabyć u swojego dystrybu-
tora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji urządzenia.
m OSTRZEŻENIE!
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie wol-
no bawić się workami z tworzywa sztucznego, fo-
liami i drobnymi elementami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
9.
Budowa
Ostrzeżenie!
Przed przystąpieniem do wykonywania ustawień
przy urządzeniu zawsze wyciągać wtyczkę sieciową.
• Przed podłączeniem do sieci upewnić się, że dane
na tabliczce znamionowej są zgodne z parametra-
mi sieci.
• Przed przystąpieniem do wykonywania ustawień
przy urządzeniu zawsze wyciągać wtyczkę sieciową.
• Przed wszelkimi pracami konserwacyjnymi i mon-
tażowymi odłączyć wtyczkę sieciową od zasilania.
• Maszyna musi być zamontowana w stabilnej po-
zycji, tzn. przykręcona do stołu roboczego lub po-
dobnego.
• Przed uruchomieniem należy prawidłowo zamonto-
wać wszystkie osłony i zabezpieczenia.
• Tarcze szlifierskie muszą mieć możliwość swobod-
nego biegu.
76 | PL
Wskazówka dotycząca bezpieczeństwa! Urządzenie
należy podłączyć dopiero po zakończeniu wszystkich
prac montażowych i regulacyjnych oraz po przeczyta-
niu i zrozumieniu instrukcji obsługi i wskazówek doty-
czących bezpieczeństwa.
Powierzchnia mocowania narzędzia (strona lewa
i prawa) (rys. 1, 2, 2.1)
Przymocować powierzchnię mocowania narzędzia (4)
do osłony tarczy szlifierskiej (6) za pomocą śruby z
łbem grzybkowym (M6x10) (a) i nakrętki gwiazdkowej
(b). Odległość pomiędzy tarczą szlifierską (3) a po-
wierzchnią mocowania narzędzia (4) musi być usta-
wiona na maks. 2 mm.
Ochrona przeciwiskrowa z lampką roboczą LED (z
lewej i prawej strony) (rys. 1, 3)
Przymocować ochronę przeciwiskrową (2) z lampka-
mi roboczymi LED (5) do osłony tarczy szlifierskiej (6)
za pomocą 2 śrub soczewkowych M5x8 (c).
Odległość od tarczy szlifierskiej (3) powinna wyno-
sić maksymalnie 2 mm. Odstęp między ochroną prze-
ciwiskrową (2) i tarczą szlifierską (3) można ustawić
poprzez poluzowanie śrub soczewkowych (c). Dobrze
dokręcić śruby.
Lampka robocza LED (rys. 1, 4, 4.1, 4.2)
Oświetlenie (5) można włączyć poprzez naciśnięcie
przełącznika (d) na lampie. Ponowne naciśnięcie po-
woduje ponowne wyłączenie oświetlenia.
W celu umieszczenia/wymiany baterii (2xAAA R03 1,5
V) otworzyć komorę baterii (rys. 4.1). Umieścić baterie
(2x na stronę) (rys. 4.2). Przy wymianie baterii zuty-
lizować prawidłowo zużyte baterie. Ponownie zamo-
cować pokrywę komory baterii w odwrotnym kierunku
(rys. 4.1).
Szyby ochronne (rys. 1, 5, 5.1)
Zamocować szybę ochronną (1) za pomocą śruby z
łbem grzybkowym M5x55 (e) i śruby radełkowej (f) na
lampce roboczej LED (5).
Ochrona jest indywidualnie regulowana, dzięki cze-
mu oczy użytkownika są chronione podczas procesu
szlifowania.
10. Uruchomienie
m Uwaga!
Przed uruchomieniem urządzenie należy koniecz-
nie całkowicie zmontować!
www.scheppach.com
