PCE Instruments PCE-COM 20 Bedienungsanleitung Seite 20

Beschreibung der Oberfläche

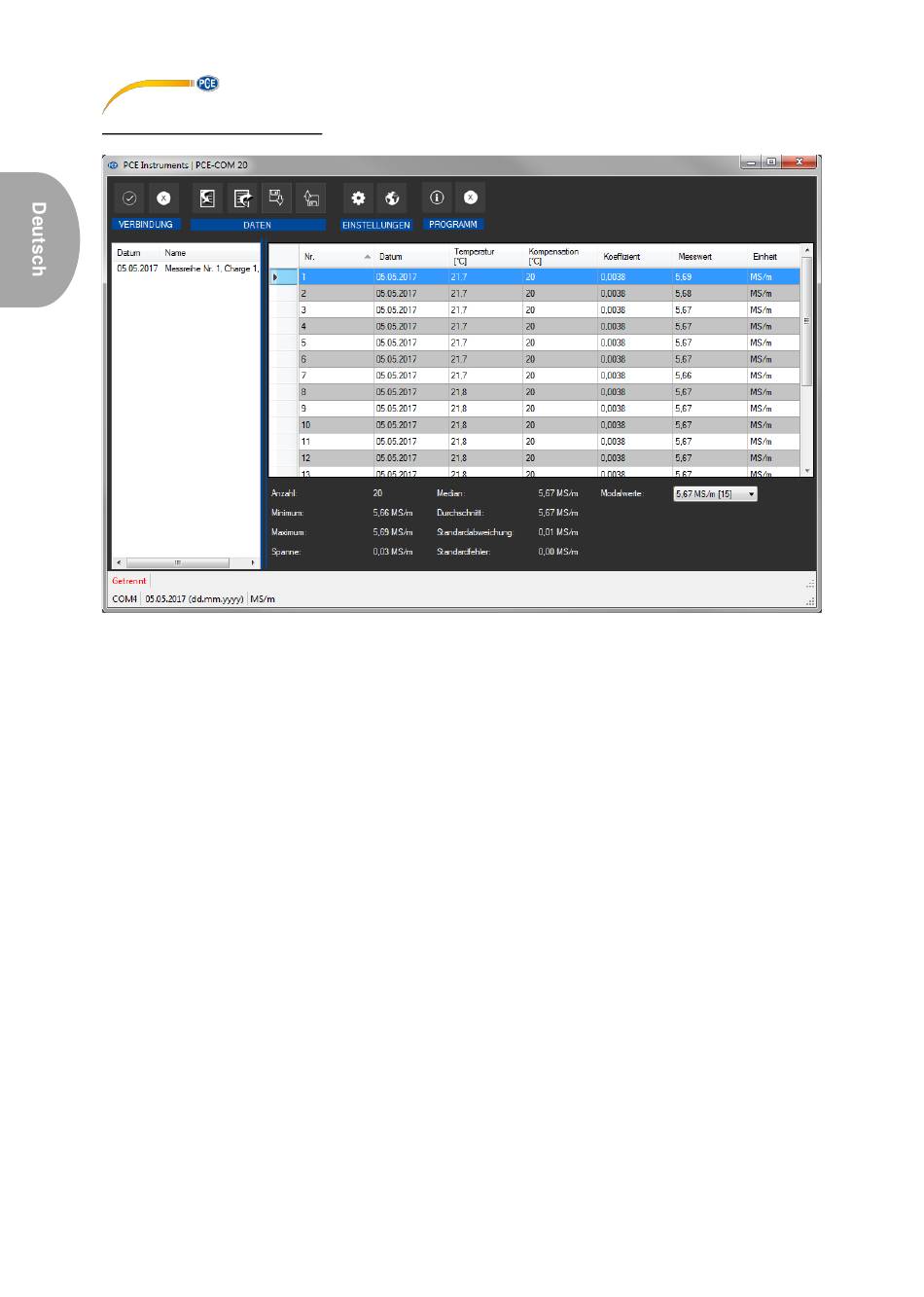

Abb. 1
Das Hauptfenster (Abb. 1) setzt sich aus mehreren Bereichen zusammen:
Unterhalb der Titelleiste befindet sich eine "Symbolleiste" ("Toolbar"), deren Symbole mit der Maus
ausgewählt und angeklickt werden können. Die Symbole sind außerdem noch funktional gruppiert.
Unter dieser Symbolleiste befindet sich im linken Teil des Fensters eine Auflistung von Messreihen.
Der rechte Teil des Fensters gliedert sich in einen oberen und einen unteren Teil.
Im oberen Teil ist der Bereich zur tabellarischen Anzeige von Messwerten.
Der untere Teil hingegen bietet eine Übersicht von statistischen Daten.
Am unteren Rand des Hauptfensters befinden sich zwei Statusleisten ("Statusbars") mit wichtigen
Informationen direkt übereinander.
Die untere der beiden zeigt die statischen Einstellungen des Programms, die über einen
Einstellungs-Dialog festgelegt werden können.
Die obere Statusleiste zeigt dynamische Daten an, wie zum Beispiel den Verbindungsstatus oder
auch einen aktiven Datentransfer vom "PCE-COM 20" zum PC.
