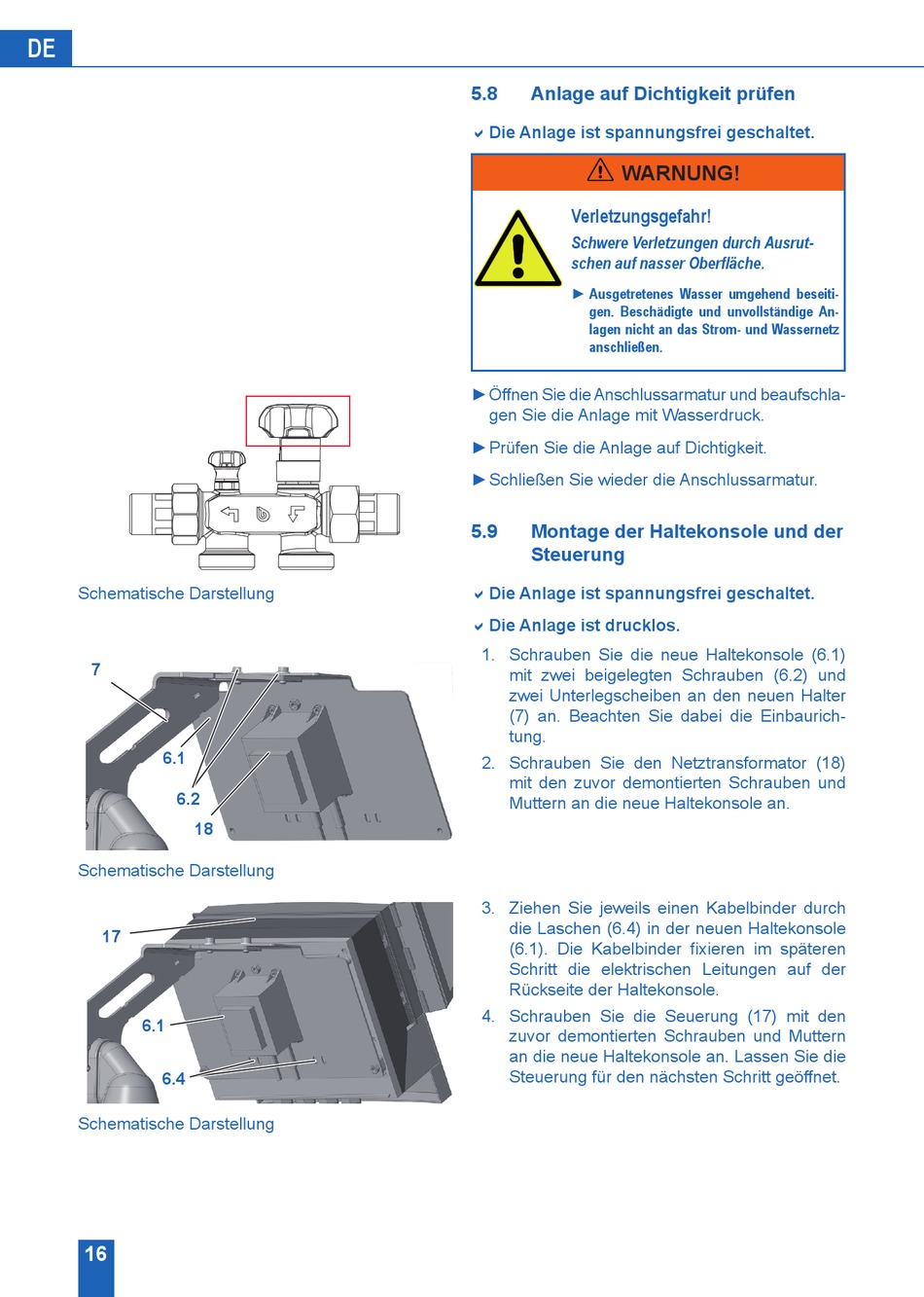

Anlage auf Dichtigkeit prüfen
DDie Anlage ist spannungsfrei geschaltet.
WARNUNG!
Verletzungsgefahr!
Schwere Verletzungen durch Ausrut-
schen auf nasser Oberfläche.
► Ausgetretenes Wasser umgehend beseiti-
gen. Beschädigte und unvollständige An-
lagen nicht an das Strom- und Wassernetz
anschließen.
►Öffnen Sie die Anschlussarmatur und beaufschla-
gen Sie die Anlage mit Wasserdruck.
►Prüfen Sie die Anlage auf Dichtigkeit.
►Schließen Sie wieder die Anschlussarmatur.
5.9
Montage der Haltekonsole und der
Steuerung
DDie Anlage ist spannungsfrei geschaltet.
DDie Anlage ist drucklos.
1. Schrauben Sie die neue Haltekonsole (6.1)
mit zwei beigelegten Schrauben (6.2) und
zwei Unterlegscheiben an den neuen Halter
(7) an. Beachten Sie dabei die Einbaurich-
tung.
2. Schrauben Sie den Netztransformator (18)
mit den zuvor demontierten Schrauben und
Muttern an die neue Haltekonsole an.
3. Ziehen Sie jeweils einen Kabelbinder durch
die Laschen (6.4) in der neuen Haltekonsole
(6.1). Die Kabelbinder fixieren im späteren
Schritt die elektrischen Leitungen auf der
Rückseite der Haltekonsole.
4. Schrauben Sie die Seuerung (17) mit den
zuvor demontierten Schrauben und Muttern
an die neue Haltekonsole an. Lassen Sie die
Steuerung für den nächsten Schritt geöffnet.
