BWT Rondomat Duo 2 Einbau- Und Bedienungsanleitung Seite 14

DE
10.3
14
10
Schematische Darstellung
15
Schematische Darstellung
10.4
9
Schematische Darstellung
Schematische Darstellung
14
9.1
9.2
9.3

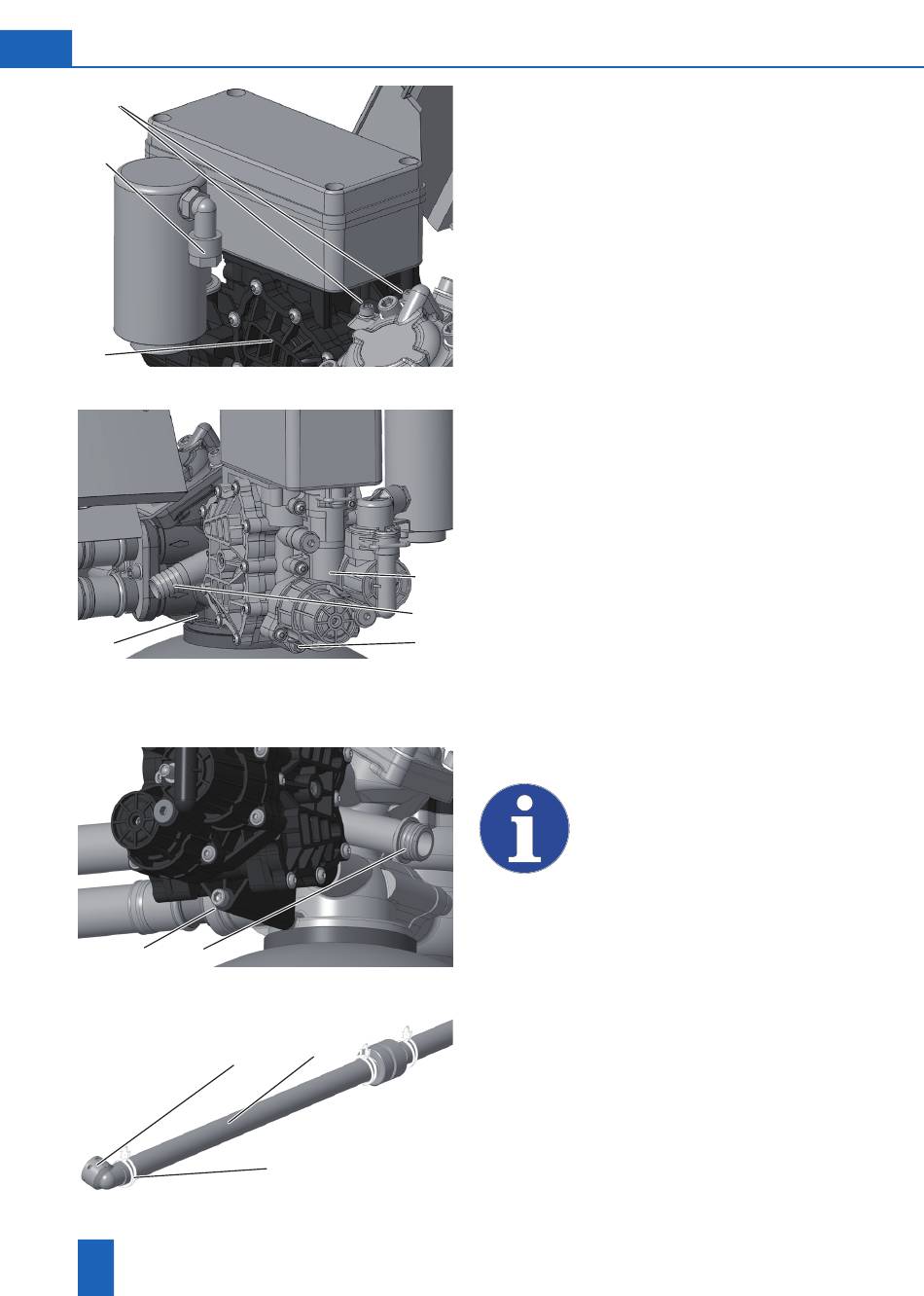

5.6.2 Umbauarbeiten an der
Abwasserkupplung
1. Trennen Sie den Soleschlauch vom Winkel-
stutzen (14) am Ausgasbehälter.
2. Trennen Sie den alten Abwasserspüls-
chlauch von der Schlauchtülle (16).
3. Lösen Sie zwei Schrauben (10.3) am Rege-
nerationsblock (10).
4. Lösen Sie die Schraube (10.4) am Regenera-
tionsblock (10).
5. Entfernen Sie den Regenerationsblock (10)
vom Steuerventil (15).
6. Ersetzen Sie die Schlauchtülle (16) durch Ab-
wasserkupplung (9) und richten Sie die Ab-
wasserkupplung nach außen aus. Verwen-
den Sie den beigelegten O-Ring 20x2.
10
7. Ersetzen Sie die vier O-Ringe 18x2,2
16
und einen O-Ring 14x1,6 am Regenera-
tionsblock (10) und stecken Sie den Re-
10.4
generationsblock
(15) auf.
8. Ziehen Sie die Schrauben am Regenerati-
onsblock (10.3) und (10.4) an.
Den ersetzten Abwasserspül-
schlauch erst nach der Montage
der Dämmung mit der Abwas-
serkupplung (9) verbinden.
►Ersetzen Sie den Abwasserspülschlauch.
1. Ersetzen Sie das alte 60 mm lange Schlauch-
stück durch das beigelegte Schlauchstück
(9.1).
2. Verbinden Sie das neue Schlauchstück (9.1)
mit der Schnellkupplung (9.2)
3. Sichern Sie alle Verbindungsstellen des
Abwasserspülschlauchs mit den Schlauch-
schellen (9.3).
auf das Steuerventil
