Montage und Anschluss

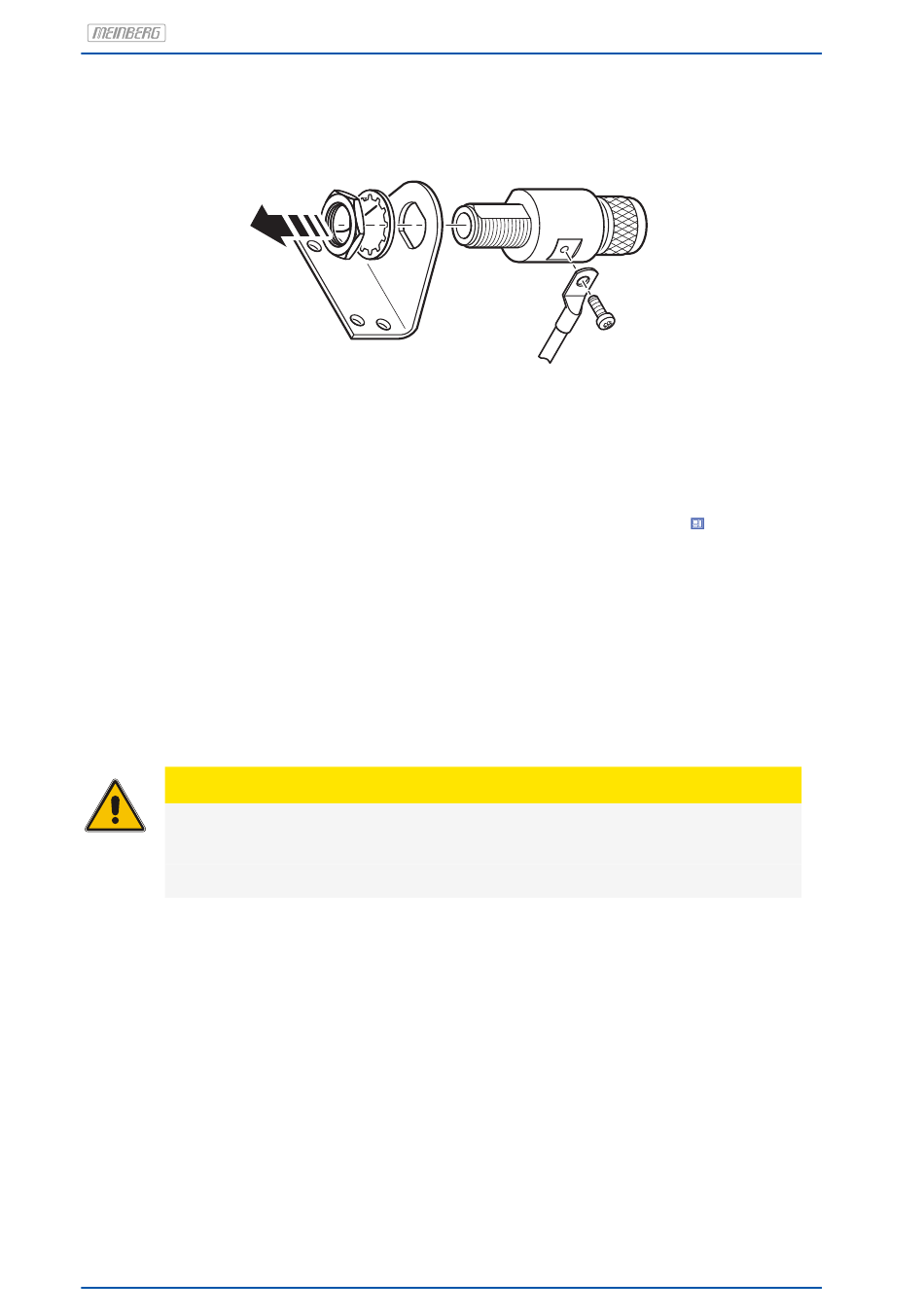

Abbildung 9.1: Montage des MBG-S-PRO-Überspannungsschutzes
1.
Montieren Sie den Montagewinkel an der Wand mit geeigneten Wanddübeln und Schrauben.
2.
Montieren Sie den MBG-S-PRO-Überspannungsschutz am Montagewinkel wie im
gezeigt. Der MBG-S-PRO hat keinen dedizierten Eingang/Ausgang und damit auch keine bevorzugte
Einbaulage.
3.
Kürzen Sie die Erdungsleitung von der Potentialausgleichsschiene zur kleinstmöglichen Länge und
schließen Sie sie an dem MBG-S-PRO mit einem geeigneten Ringkabelschuh an.
4.
Verbinden Sie das andere Ende der Erdungsleitung mit der Potentialausgleichsschiene Ihrer
Potentialausgleichsanlage.
Achtung!
Um zerstörerischen Potenzialunterschiede zu vermeiden, muss der MBG-S-PRO mit derselben Poten-
tialausgleichsschiene wie der angeschlossene Meinberg-Empfänger angeschlossen werden.
5.
Verlegen Sie das Koaxialkabel von der Antenne zur Montagestelle des Überspannungsschutzes und
schließen es an einer Buchse an. Schließen Sie das vom Meinberg-Empfänger (bzw. vom ersten
nachgeschalteten Signalverteiler) kommende Koaxialkabel an der anderen Buchse des
Überspannungsschutzes an.
48
Abb. 9.1
