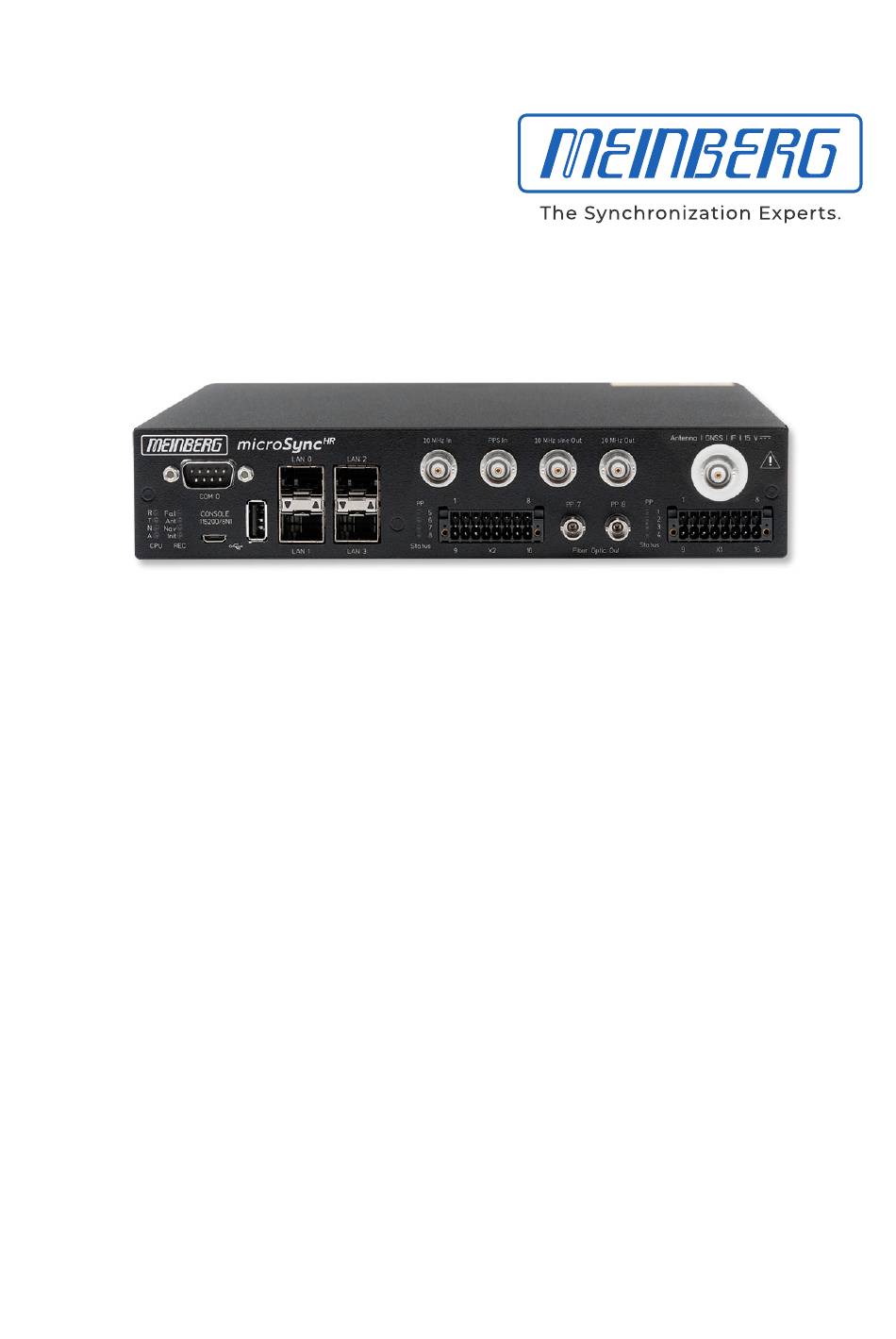

- Seite 1 TECHNISCHE REFERENZ microSync HR311/DC 17. Juni 2020 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
4.10 Rückgabe von Elektro- und Elektronik-Altgeräten ......5 microSync HR311/DC Anschl¨ u sse GPS Antenne . -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 17.06.2020... -
Seite 5: Allgemeines ¨ U Ber Microsync
• Leistungsstarker IEEE 1588 PTP Zeitserver inkl. IEC/IEEE 61850-9-3 & IEEE C.37.238 • Leistungsstarker (S)NTP-Server • Half-Rack-Lösung für ein platzsparendes Design • Verschiedene Oszillatoroptionen für eine verbesserte Holdover-Performance • Meinberg Device Manager zur Konfiguration und Statusüberwachung • Drei Jahre Herstellergarantie • Unbegrenzter technischer Support einschließlich Firmware-Updates Datum: 17. Juni 2020... -
Seite 6: Technische Daten Microsync Geh¨ A Use
3 Technische Daten microSync Gehäuse 3 Technische Daten microSync Geh ¨ a use Schutzart: IP30 Umgebungs- temperatur: -20 bis 55 C Geprüft nach IEC 60068-2-1, Kalt: –40 C (–40 F) Geprüft nach IEC 60068-2-2, trockene Hitze: 85 C (185 F) Lagertemperatur -30 bis 70 C Luftfeuchtigkeit:... -
Seite 7: Wichtige Sicherheitshinweise
Die Nichtbeachtung dieser Sicherheitshinweise bzw. besonderer Warnungen oder Betriebsanweisun- gen in den Handbüchern zum Produkt, verstößt gegen die Sicherheitsstandards, Herstellervorschriften und Sachgemäße Benutzung des Gerätes. Meinberg Funkuhren übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung dieser Richtlinien entstehen. In Abhängigkeit von Ihrem Gerät oder den installierten Optionen können einige Informationen für Ihr Gerät ungültig sein. -
Seite 8: Verwendete Symbole
4 Wichtige Sicherheitshinweise 4.2 Verwendete Symbole In diesem Handbuch werden folgende Symbole und Piktogramme verwendet. Zur Verdeutlichung der Gefahren- quelle werden Piktogramme verwendet, die in allen Gefahrenstufen auftreten können. Symbol Beschreibung / Description IEC 60417-5031 Gleichstrom / Direct current IEC 60417-5032 Wechselstrom / Alternating current IEC 60417-5017 Erdungsanschluss / Earth (ground) terminal... - Seite 9 Die Handbücher zum Produkt sind im Produktumfang des Gerätes auf einem USB-Stick enthalten. Die Hand- bücher können auch über das Internet bezogen werden. Geben Sie im Internet unter https://www.meinberg.de im Suchfeld oben die entsprechende Gerätebezeichnung ein. Dieses Handbuch enthält wichtige Sicherheitshinweise für die Installation und den Betrieb des Gerätes.
-
Seite 10: Sicherheit Beim Installieren
4 Wichtige Sicherheitshinweise 4.3 Sicherheit beim Installieren WARNUNG! Inbetriebnahme vorbereiten Dieses Einbaugerät wurde entsprechend den Anforderungen des Standards IEC 62368-1 "Geräte der Audio-/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungenëntwickelt und geprüft. Bei Verwendung des Einbaugerätes in einem Endgerät (z.B. Gehäuseschrank) sind zusätzliche Anforderungen gem. - Seite 11 Anschließen der Datenkabel Während eines Gewitters dürfen Datenübertragungsleitungen weder angeschlossen noch gelöst werden (Gefahr durch Blitzschlag). Beim Verkabeln der Geräte müssen die Kabel in der Reihenfolge der Anordnung angeschlossen bzw. gelöst werden, die in der zum Gerät gehörenden Benutzerdokumentation beschrieben ist. Fassen Sie alle Leitungen beim Anschließen und Abziehen immer am Stecker an.
-
Seite 12: Schutzleiter-/ Erdungsanschluss
4 Wichtige Sicherheitshinweise 4.4 Schutzleiter-/ Erdungsanschluss ACHTUNG! Um einen sicheren Betrieb zu gewährleisten und um die Anforderungen der IEC 62368-1 zu erfüllen, muss das Gerät über die Schutzleiteranschlussklemme korrekt mit dem Schutzerdungsleiter verbunden werden. Ist ein externer Erdungsanschluss am Gehäuse vorgesehen, muss dieser mit der Potentialausgleichsschiene (Erdungsschiene) verbunden werden. -
Seite 13: Sicherheit Bei Der Wartung
4.6 Sicherheit bei der Wartung WARNUNG! Verwenden Sie bei Erweiterungen des Gerätes ausschließlich Geräteteile, die für das System freigegeben sind. Nichtbeachtung kann zur Verletzung der EMV bzw. Sicherheitsstandards führen und Funktionsstörungen des Geräts hervorrufen. Bei Erweitern bzw. Entfernen von Geräteteilen die für das System freigegeben sind, kann es aufgrund der Auszugskräfte (ca. -
Seite 14: Reinigen Und Pflegen
4 Wichtige Sicherheitshinweise 4.8 Reinigen und Pflegen ACHTUNG! Auf keinen Fall das Gerät nass reinigen! Durch eindringendes Wasser können erheblichen Gefahren für den Anwender entstehen (z.B. Stromschlag). Flüssigkeit kann die Elektronik des Gerätes zerstören! Flüssigkeit dringt in das Gehäuse des Gerätes ein und kann einen Kurzschluss der Elektronik verursachen. Reinigen Sie das Gerät ausschließlich mit einem weichen, trockenen Tuch. -
Seite 15: Rückgabe Von Elektro- Und Elektronik-Altgeräten
Rückgabe- und Sammelsysteme Für die Rückgabe Ihres Altgerätes nutzen Sie bitte die Ihnen zur Verfügung stehenden länderspezifischen Rückgabe- und Sammelsysteme oder setzen Sie sich mit Meinberg Funkuhren in Verbindung. Bei Altgeräten, die aufgrund einer Verunreinigung während des Gebrauchs ein Risiko für die menschliche Gesundheit oder Sicherheit darstellen, kann die Rücknahme abgelehnt werden. -
Seite 16: Microsync Hr311/Dc Anschl¨ U Sse

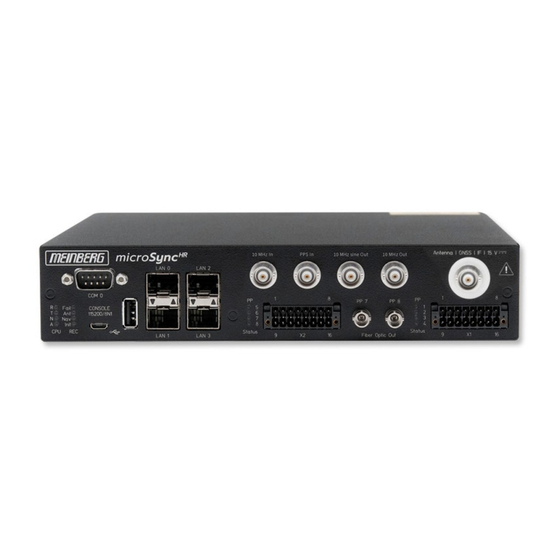

5 microSync HR311/DC Anschlüsse 5 microSync HR311/DC Anschl ¨ u sse PPS In PP 1 Out 10 MHz In PP 2 Out Antenna | GNSS | IF | 15 V LAN 0 LAN 2 COM 0 PP 7 PP 8... -
Seite 17: Programmierbarer Pulsausgang
5.2 Programmierbarer Pulsausgang Ausgangssignal: Programmierbare Impulse Signalpegel TTL, 2,5 V an 50 Ohm PP 1 Out PP 2 Out Verbindungstyp: BNC-Buchse Kabel: Koaxialkabel, geschirmt Pulsausgänge: Pulse Per Second Cyclic Pulse Single Shot Timer Idle All Sync Time Sync Position OK DCF77 Marks Pulse Per Hour Pulse Per Min... -
Seite 18: Sekundenimpuls Eingang
5 microSync HR311/DC Anschlüsse 5.3 Sekundenimpuls Eingang Eingangssignal PPS (Puls pro Sekunde) Signalpegel: Pulslänge: 5 s, aktiv high Verbindungstyp: BNC-Buchse PPS In Kabel: Koaxialkabel, geschirmt 5.4 10 MHz Eingang Eingangssignal 10 MHz Sinus oder TTL Signalpegel: 1,5 V - 5 V... -
Seite 19: Statusanzeige
5.6 Statusanzeige CPU: —————————————————————————– R (Receiver) grün: die Referenzuhr (z.B. eingebaute GNS181) Fail liefert eine gültige Zeit. rot: die Referenzuhr liefert keine gültige Zeit Init T (Time Service) CPU REC grün: NTP ist synchron zur Referenzuhr z.B. eingebaute GNS181. rot: NTP ist nicht synchron oder auf die „local clock“... -
Seite 20: Usb Interface
5 microSync HR311/DC Anschlüsse 5.7 USB Interface Signal Signal-Typ Anschluss —————————————————————————– USB Terminal USB-an- Micro-USB Typ B Serielle Console USB Host USB-Anschluss USB Typ A Management-CPU 5.8 LAN - Netzwerkschnittstellen Gigabit Ethernet (GbE), 100/1000 MBit - SFP LAN 0, 1:... -
Seite 21: Dmc X2 - Terminal-Anschluss
5.9 DMC X2 - Terminal-Anschluss Hinweis: Der geräteseitige Stecker und die Anschlussbuchse des X2-Terminals sind mit Kodierstiften versehen um Verwechslungen mit dem X1 Anschluss-Terminal zu vermeiden. Pin 1 PP 5+ Programm. Puls (Optokoppler) Pin 2 PP 5 Programm. Puls (RS-422A) Pin 3 PP 5 Programm. -
Seite 22: Fiber Optik - Programmierbarer Pulsausgang
5 microSync HR311/DC Anschlüsse 5.10 Fiber Optik - Programmierbarer Pulsausgang Ausgangssignal: Programmierbare Impulse, Fiber Optik Wellenlänge 850nm (multi mode) PP 7 PP 8 Verbindungstyp: ST-Anschluss Kabel/Verbindung: GI 50/125 m oder 62,5/125 m Gradientenfaser Fiber Optic Out Pulsausgänge: Pulse Per Second... -
Seite 23: Dmc X1 - Terminal-Anschluss / Dc-Spannungsversorgung
5.11 DMC X1 - Terminal-Anschluss / DC-Spannungsversorgung Hinweis: Der geräteseitige Stecker und die Anschlussbuchse des X1-Terminals sind mit Kodierstiften versehen um Verwechslungen mit dem X2 Anschluss-Terminal zu vermeiden. Verbindungstyp: DMC Connector Spannungsversorgung: Pin 1: -DC In Pin 9: +DC In Eingangsparameter ————————————————————————- Nennspannung:... - Seite 24 5 microSync HR311/DC Anschlüsse Schema Anschlussbelegung programmierbare Impulse Standard (Opto Coupler) Vier programmierbare Ausgänge (PP 1 - PP 4) galvanische Trennung mittels Optokoppler PP 1 + Channel 1 PP 1 = 55 V CEmax PP 2 + = 50 mA...
-
Seite 25: Gnss Satellitennavigation
6 GNSS Satellitennavigation Die Satellitenfunkuhr GNS181 wurde mit dem Ziel entwickelt, Anwendern eine hochgenaue Zeit- und Frequen- zreferenz zur Verfügung zu stellen. Hohe Genauigkeit und die Möglichkeit des weltweiten Einsatzes rund um die Uhr sind die Haupteigenschaften dieses Systems, welches seine Zeitinformationen von den Satelliten des amerikanischen GPS (Global Positioning System), des russischen GLONASS (GLObal NAvigation Satellite System, des europäischen Galileo und des chinesischen BeiDou empfängt. -
Seite 26: Zeitzone Und Sommer-/Winterzeit
6 GNSS Satellitennavigation 6.1 Zeitzone und Sommer-/Winterzeit Die GPS-Systemzeit ist eine lineare Zeitskala, die bei Inbetriebnahme des Satellitensystems im Jahre 1980 mit der internationalen Zeitskala UTC (Universal Time Coordinated) gleichgesetzt wurde. Seit dieser Zeit wurden jedoch in der UTC-Zeit mehrfach Schaltsekunden eingefügt, um die UTC-Zeit der Änderung der Erddrehung anzupassen. -
Seite 27: Gps Antennenmontage
7 GPS Antennenmontage Die GPS-Satelliten sind nicht geostationär positioniert, sondern bewegen sich in circa 12 Stunden einmal um die Erde. Satelliten können nur dann empfangen werden, wenn sich kein Hindernis in der Sichtlinie von der Antenne zu dem jeweiligen Satelliten befindet. Aus diesem Grund muss die Antennen-/Konvertereinheit an einem Ort angebracht werden, von dem aus möglichst viel Himmel sichtbar ist. -
Seite 28: Antennenkabel
7 GPS Antennenmontage 7.1 Antennenkabel: Kabeltyp Kabel (mm) Dämpfung bei 100 MHz max. Kabellänge (m) verwendet für (db)/100m Empfängertyp RG58/CU GPS/GNS-UC/PZF RG213 10,3 GPS/GNS-UC H155 GNM/GNS H2010 Ultraflex GNM/GNS Weitere Werte können Sie im Datenblatt des eingesetzten Kabels nachschlagen. microSync Datum: 17. -
Seite 29: Antennenmontage Mit Überspannungsschutz
Sicht zum Himmel! GPS Antenne N-Norm Buchse N-Norm Stecker Kabeldurchführung N-Norm Stecker N-Norm Buchse so kurz wie möglich N-Norm Buchse Meinberg GPS N-Norm Stecker N-Norm Stecker Buchse Erdleitung zur PE-Schiene (Protective Earth) oder BNC Stecker Buchse Kabel ca. 1,5 mm Ø... -
Seite 30: Inbetriebnahme
8 Inbetriebnahme Meinberg Device Manager Die Meinberg Device Manager Software ist eine grafische Desktop-Anwendung, mit der Meinberg Module und Baugruppen über eine verschlüsselte Netzwerkverbindung oder eine lokale USB- oder serielle Verbindung kon- figuriert werden können. Ein großer Vorteil des Meinberg Device Managers ist, dass verschiedene Module/Bau- gruppen gleichzeitig konfiguriert und überwacht werden können. -
Seite 31: Herstellen Einer Netzwerk-Verbindung
Auswahl der Authentifizierungsoption Die Option Username & Password wird nur bei Modulen mit MeinbergOS unterstützt. Username (Optional): Geben Sie den Benutzernamen ein, mit dem sich der Meinberg Device-Manager gegenüber Ihrem Meinberg Modul authentifizieren soll. Password: Geben Sie ein Passwort ein, mit dem sich Meinberg Device-Manager gegenüber Ihrem Meinberg Modul authentifizieren soll. -
Seite 32: Verbindung Mit Dem Network Configuration Wizard
Klick auf den Button. Im Folgenden wird die Konfiguration Schritt für Schritt erläutert. MAC Adresse Tragen Sie die 12-stellige MAC Adresse, welche sich auf Ihrem Meinberg Modul befindet, ein. Anschließend bestätigen Sie die Eingabe mit Next, um fortzufahren. Hostname Tragen Sie einen beliebigen Hostname für Ihr Sys-... -
Seite 33: Technischer Anhang
9 Technischer Anhang 9.1 Technische Daten GPS-Empf ¨ a nger Empfänger: 12 Kanal GPS C/A-Code Empfänger Antenne: ferngespeiste Antennen-/Konvertereinheit Betriebsspannung der Antenne: 15 V DC, kurzschlussfest Spannungsfestigkeit 1000 V DC Zuleitung über Antennenkabel Zeit bis zur Synchronisation: max. 1 Minute bei bekannter Empfängerposition und gültigen Almanachs, ca. - Seite 34 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7E1, 7E2, 7N2, 7O1, 7O2, 8E1, 8N1, 8N2, 8O1 Defaulteinstellung: COM0: 19200, 8N1 Meinberg Standard Telegramm, sekündlich Zeitcodeausgänge: Unsymmetrisches AM-Sinussignal: (MARK), 1 V (SPACE) an 50 Ohm PWM-DC-Signal: TTL an 50 Ohm, high- (default) oder low-aktiv microSync Datum: 17.
-
Seite 35: Konfiguration - Optionen
9.2 Konfiguration - Optionen Empfängeroptionen EMPFÄNGERTYP SIGNALTYP WERT ANSCHLUSS Meinberg GPS IF, 12-Kanal IF (Meinberg Antenne) 15 V DC BNC Meinberg GNS-UC GPS/Galileo IF IF (Meinberg Antenne) 15 V DC GNSS (GPS, GLONASS, Galileo, BeiDou), 72-Kanal L1/E1/B1 Band 5 V DC... -
Seite 36: Protokolle Und Profile
9 Technischer Anhang 9.3 Protokolle und Profile NETZWERKPROTOKOLLE IEEE 1588 PROFILE IPv4, IPv6 IEEE 1588v2 Default-Profil NTPv3, NTPv4 IEEE C.37.238-2011 Power-Profil PTPv1, PTPv2 IEEE C.37.238-2017 Power-Profil IEC 62439-3 (PRP) IEC/IEEE 61850-9-3 Power-Utility-Profil DHCP, DHCPv6 Enterprise-Profil DSCP ITU-T G.8265.1, ITU-T G.8275.1, ITU-T G.8275.2 Telecom-Profil IEEE 802.1q VLAN filtering/tagging SMPTE ST 2059-2 Broadcast-Profil IEEE 802.1p QOS... -
Seite 37: Rohs Und Weee
WEEE Status des Produkts Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. Datum: 17. Juni 2020 microSync... -
Seite 38: Konformit¨ A Tserkl¨ A Rung
11 Konformit ¨ a tserkl ¨ a rung Konformitätserklärung Doc ID: microSync HR311/DC-17.06.2020 Hersteller Meinberg Funkuhren GmbH & Co. KG Manufacturer Lange Wand 9, D-31812 Bad Pyrmont erklärt in alleiniger Verantwortung, dass das Produkt, declares under its sole responsibility, that the product...
